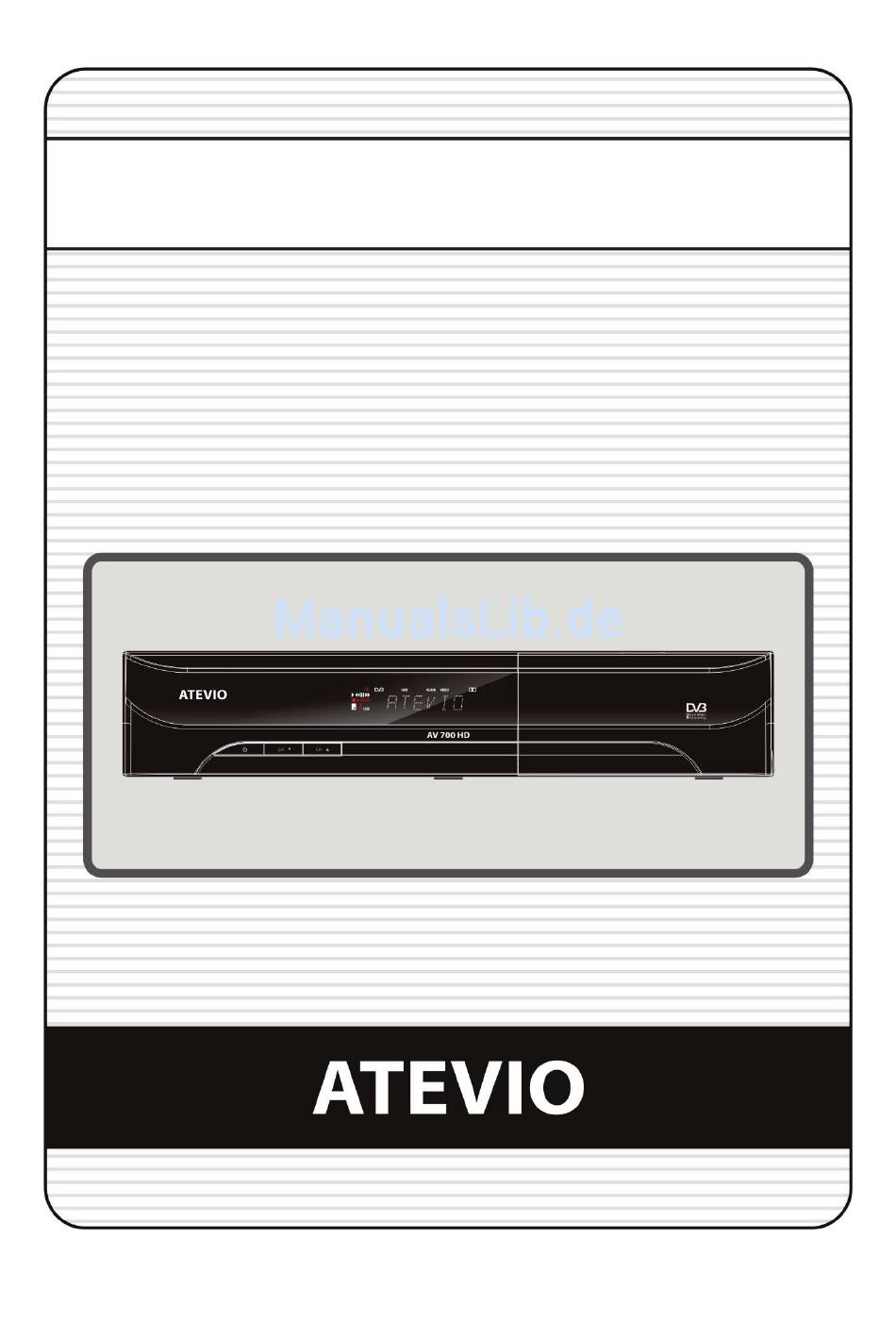

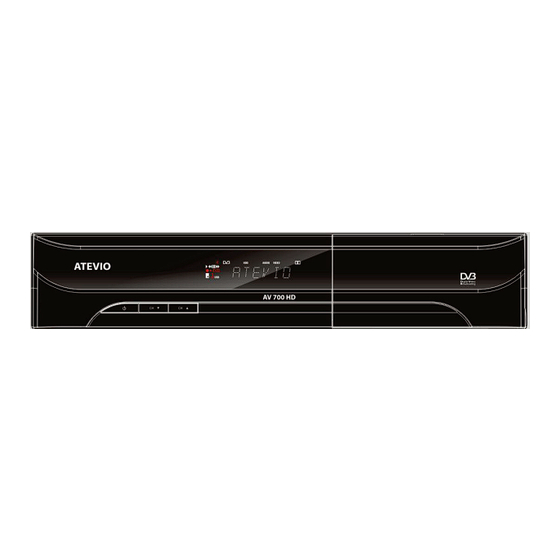

- Seite 1 HD-Satelliten-Receiver Digital Innovation Life Bedienungsanleitung AV 700HD...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS ......................... 2 Wichtige Hinweise ..........................4 1. Wichtige Sicherheitshinweise ......................4 2. Hinweis ..............................4 3. Copyright ..............................5 4. Haftungsausschluss ..........................5 5. Marken ..............................5 Bevor Sie beginnen ..........................6 1. Wichtigste Merkmale ..........................6 2. Zubehör ..............................7 Hardware .............................. - Seite 3 PVR-Funktionen (Persönlicher Videorecorder) ................22 1. Aufnahme ............................... 22 1.1 Aufnahmemethoden ........................22 1.2 Bearbeiten während der Aufnahme ................... 24 1.3 Langzeitaufnahme ........................... 24 1.4 Pause während der Aufnahme ....................24 2. Zeitversetzte Wiedergabe ........................26 3. Wiedergabe (Playlist) .......................... 27 3.1 Aufgenommene Dateien........................
-
Seite 4: Wichtige Hinweise
Wichtige Hinweise 1. Wichtige Sicherheitshinweise • Lesen Sie diese Anleitung gründlich durch. • Bewahren Sie diese Anleitung sorgfältig auf. • Beachten Sie alle Warnhinweise. • Befolgen Sie alle Anweisungen. • Schützen Sie dieses Gerät vor Wasser und Wasserspritzern. • Reinigen Sie das Gerät nur mit einem trockenen Tuch. •... -
Seite 5: Copyright
3. Copyright Diese Anleitung ist urheberrechtlich geschützt. Es ist verboten, diese Anleitung ohne die vorherige schriftliche Genehmigung von ATEVIO ganz oder teilweise zu kopieren, zu benutzen oder zu reproduzieren. 4. Haftungsausschluss Die Hersteller, Vertriebshändler und Vertreter haften für keinerlei Schäden, die durch die Nutzung der in dieser Anleitung enthaltenen Informationen entstehen. -
Seite 6: Bevor Sie Beginnen
Bevor Sie beginnen 1. Wichtigste Merkmale HDTV PVR-ready Receiver ( H.264/ MPEG4 HD ) Unterstützt MPEG4 /MPEG2 - HD/SD, DVB-S2 /DVB-S Eingebettetes Linux-Betriebssystem und Ethernet-Port Aufnahme und Wiedergabe mit externen Speichermedien (USB 2.0) Aufnahme und zeitversetztes Fernsehen gleichzeitig ... -
Seite 7: Zubehör
2. Zubehör Bedienungsanleitung Fernbedienung AAA-Batterien 2x HDMI-Kabel Durchschleifkabel HINWEIS: Sollten oben abgebildete Zubehörteile fehlen, wenden Sie sich bitte an den Verkäufer des Geschäfts, bei dem Sie dieses Gerät gekauft haben. -
Seite 8: Hardware
Hardware 1. Vorderseite Stanby-Taste: Zum Umschalten zwischen STANDBY- und BETRIEBS-Modus drücken. Standby LED-Anzeige (rot): Die LED leuchtet im Standby-Modus auf. Kanal Hoch/Runter-Taste: Im normalen Modus zum Umschalten zwischen Kanälen und im Menü-Modus zum Verschieben des hervorgehobenen Balkens. VFD-Display: Das VDF-Display kann achtstellige Buchstabenkombinationen und verschiedene Symbole anzeigen. -
Seite 9: Vfd-Display (Vakuumfluoreszenz-Display)
2. VFD-Display (Vakuumfluoreszenz-Display) Euro: Leuchtet auf, wenn verschlüsselte Kanäle angesehen werden. Play-Symbol: Das Symbol leuchtet auf, wenn eine Aufnahme wiedergegeben wird. Rücklauf-Symbol: Das Symbol leuchtet auf, wenn im Wiedergabemodus zurückgespult wird. Pause-Symbol: Leuchtet auf, wenn die Aufnahme / der Sender pausiert wird. Schnell-Vorlauf-Symbol: Das Symbol leuchtet auf, wenn im Wiedergabemodus vorgespult wird. -
Seite 10: Rückseite
3. Rückseite LNB IN: Sat-Eingangsbuchse zum Anschluss eines Satantennenkabels. LNB OUT: Sat-Ausgangsbuchse zum Durchschleifanschluss an eine zweites Gerät. SPDIF: Zum Anschluss an das Audiosystem mit einem S/PDIF-Kabel. (DigitalesAudiosignal) VIDEO: Zum Anschluss an TV oder VCR mit einem RCA-Kabel. (Composite Video-Ausgang / Gelb) AUDIO L/R: Zum Anschluss an TV oder VCR mit einem RCA-Kabel. -
Seite 11: Fernbedienung
4. Fernbedienung 1. EIN/AUS: Schaltet die STB (Set-Top-Box) ein bzw. aus. 2. TV/RADIO: Zum Umschalten zwischen Fernsehen und Radio. 3. Stumm: Schaltet den Ton an oder aus. 4. Resolution: Zur Auswahl der Auflösung. Mit jedem Drücken der Resolution-Taste ändert sich die Auflösung in der folgenden Reihenfolge: 576i >... - Seite 12 11. Farbige Tasten: a. ROT: Für Sonderfunktionen im Menü. Die ROTE Taste wird zum Sortieren von Listen in Kanallisten oder zum Aufrufen der Vortagssuche im EPG oder zum Anlegen/Löschen der aktuellen Position als Lesezeichen verwendet. b. GRÜN: Für Sonderfunktionen im Menü. Die GRÜNE Taste wird benutzt, um die Favoriteneinstellung in der Kanalliste vorzunehmen oder zur nächsten Lesezeichen-Position zu gehen.
- Seite 13 19. Lautstärke höher und niedriger: Zum Einstellen der Lautstärke. 20. Kanal nach oben und nach unten: Zum Umschalten des Fernseh- oder Radioservicekanals. 21. Aufnahme: Aufnahme beginnen. 22. Wiedergabe / zeitversetzte Wiedergabe: Anzeige des Fortschrittsbalkens für die Wiedergabe, wenn kein Fortschrittsbalken angezeigt wird. Wiedergabe mit normaler Geschwindigkeit beginnen. Aus dem Trickmodus zur normalen Geschwindigkeit zurückkehren.
-
Seite 14: Anschlussdiagramm
Anschlussdiagramm 1. Anschluss des Receivers an den Fernseher über den digitalen A/V-Ausgang • Stecken Sie das Satellitenantennenkabel in den LNB IN-Eingang. • Stecken Sie das HDMI-Kabel in die HDMI-Buchse des Fernsehers ein. • Schließen Sie den SPDIF-Ausgang an den digitalen Audioeingang des Geräts an (Digital Audio). HINWEIS: Abhängig von Ihrer A/V-Anlage gibt es verschiedene Methoden zum Anschluss der STB (Digitalempfänger). -
Seite 15: Anschluss Des Receivers An Den Fernseher Über Den Analogen A/V-Ausgang
2. Anschluss des Receivers an den Fernseher über den analogen A/V-Ausgang • Stecken Sie das Satellitenantennenkabel in den LNB IN-Eingang. • Schließen Sie den Component-Ausgang an den Component-Eingang des Fernsehers an. • Schließen Sie den RCA-Ausgang an den RCA-Eingang des Fernsehers an. HINWEIS: Für digitales Fernsehen wird der Component-Anschluss (YpbPr) empfohlen. -
Seite 16: Anschluss Des Antennenkabels Mit Diseqc-Schalter (Empfohlen)
3.2 Anschluss des Antennenkabels mit DiSEqC-Schalter (empfohlen) 3.3 Anschluss des Antennenkabels mit einem Motor... -
Seite 17: Funktionen
Funktionen 1. Auswahl eines Kanals Zur Auswahl des gewünschten Kanals siehe Anweisungen weiter unten. 1.1 Verwendung der Tasten KANAL NACH OBEN /NACH UNTEN Sie können zwischen den Kanälen navigieren, indem Sie die Tasten KANAL NACH OBEN /NACH UNTEN drücken. Jedes Mal, wenn Sie die Taste KANAL NACH OBEN (NACH UNTEN) drücken, wird der Kanal auf den nächsten/vorherigen Kanal umgeschaltet. -
Seite 18: Zuletzt Angesehene Kanäle
1.4 Zuletzt angesehene Kanäle • Drücken Sie die Taste RECALL (Wiederaufruf) kurz, um zu dem Kanal zurückzukehren, den Sie zuvor angesehen haben. • Um die Liste mit den zuletzt angesehenen Kanälen anzuzeigen, drücken Sie die Taste RECALL etwas länger. • Wählen Sie den Kanal aus der Liste mit den zuletzt angesehenen Kanälen, indem Sie ihn mit der PFEIL-Taste auswählen und anschließend die OK-Taste drücken. -
Seite 19: Favoritengruppe
• Drücken Sie die EPG-Taste, um das EPG-Menü anzuzeigen. • Gehen Sie mit den PFEIL-Tasten zu anderen Kanälen oder zeigen Sie den vorherigen/nächsten Führer an. • Drücken Sie die EPG-Taste einmal, um den vollständigen EPG mit der Multikanalliste anzuzeigen, und zweimal, um die zusätzlichen EPG-Informationen eines bestimmten Kanals anzuzeigen. Halten Sie die EPG-Taste gedrückt, um zwischen den vollständigen und detaillierten Menüs des EPG umzuschalten. -
Seite 20: Audiotitel
• Wählen Sie die gewünschte Untertitelsprache und drücken Sie anschließend die OK-Taste. • Die Untertitel werden in der gewählten Sprache unten auf dem Bildschirm angezeigt. • Zum Ausblenden der Untertitel auf dem Bildschirm, wählen Sie „Off“ (Aus) auf der Untertitelsprachliste. HINWEIS: Wenn das Programm nicht mit Untertitelinformationen gesendet wird, ist die UNTERTITEL-Taste nicht aktiv. - Seite 21 • Im PIP-Modus können Sie das Haupt- und das Vorschaubild mit der PIP-TAUSCH-Taste vertaus chen. • Wenn Sie die Taste SEITE NACH OBEN/NACH UNTEN drücken, ändert sich die Position des Vorschaubilds. • Wenn Sie die Taste PIP-KANALLISTE drücken, wird die Liste der Kanäle des Vorschaubilds angezeigt.
-
Seite 22: Pvr-Funktionen (Persönlicher Videorecorder)
PVR-Funktionen (Persönlicher Videorecorder) 1. Aufnahme Mit der folgenden Sequenz können Sie ein Aufnahmespeichergerät auswählen: Menü > Konfiguration > Aufnahme Option > Aufnahmemedium. Die Standardeinstellung ist USB. 1.1 Aufnahmemethoden Es gibt drei Aufnahmemethoden. (Sofortige Aufnahme / zeitabhängige Aufnahme/ sendungsabhängige Aufnahme). • Sofortige Aufnahme: Sie können die Taste RECORD jederzeit drücken, um die Aufnahme unverzüglich zu beginnen. - Seite 23 • Sendungsabhängige Aufnahme über EPG: Im EPG-Menübildschirm können Sie die Sendung auswählen, die Sie abspielen oder aufnehmen möchten. - Drücken Sie während der Anzeige des LIVE-TV-Bildschirms die EPG-Taste, um den EPG-Menü-Bildschirm aufzurufen. - Gehen Sie zu der Sendung, die Sie zu der im EPG angegebenen Zeit anschauen möchten und drücken Sie OK.
-
Seite 24: Bearbeiten Während Der Aufnahme
1.2 Bearbeiten während der Aufnahme Drücken Sie die AUFNAHME-Taste während der Aufnahme, um das Aufnahmemeldungsfenster unten anzuzeigen. • Pause: Wählen Sie Pause Recording und anschließend OK, um die aktuelle Aufnahme zu unterbrechen. • Dauer: Stellen Sie die Dauer der Aufnahme ein. Drücken Sie die LINKS-/RECHTSPFEIL-Taste, um die Aufnahmedauer zu ändern. - Seite 25 • Drücken während Aufnahme Taste WIEDERGABE/ZEITVERSETZTE WIEDERGABE, um den Wiedergabebalken-Bildschirm anzuzeigen. • Während Wiedergabebalken Ihrem Bildschirm angezeigt wird, können Sie mit der LINKS-/RECHTSPFEIL- Taste frei innerhalb der aufgezeichneten Zeitspanne wandern (vorwärts und rückwärts). • Wenn Sie die STOP-Taste drücken, wird auf LIVE-Wiedergabe umgeschaltet, und durch Drücken der Taste VORHERIGE DATEI wird die aufgenommene Datei von Anfang an abgespielt.
-
Seite 26: Zeitversetzte Wiedergabe
2. Zeitversetzte Wiedergabe Sie können mit der folgenden Sequenz ein Speichergerät für eine temporäre Datei der zeitversetzten Wiedergabe auswählen: Menü > Konfiguration > Aufnahme Option > TimeShift Medium. Das Standardspeichermedium ist USB. • Wird die PAUSE-Taste während der zeitversetzten Wiedergabe gedrückt, wird die LIVE-Videowiedergabe angehalten, die temporäre Aufnahme für die zeitversetzte Wiedergabe jedoch auf dem ausgewählten Speichergerät fortgesetzt. -
Seite 27: Wiedergabe (Playlist)
3. Wiedergabe (Playlist) Sie können viele Dateien über die Playlist abspielen, die Sie über die Taste PLAYLIST (Wiedergabeliste) aufrufen. In der Playlist können Sie aufgenommene Dateien, Multimedia-Filmdateien, MP3-Musikdateien und Bilddateien überprüfen und abspielen. Mit der LINKS-RECHTSPFEIL-Taste gehen Sie zu den Kategorien Recorded Files (aufgenommene Dateien), Imported Files (importierte Dateien), Music and Photo (Musik und Fotos). -
Seite 28: Importierte Dateien
3.2 Importierte Dateien • Wenn Sie in Aufgenommene Dateien die RECHTSPFEIL- Taste drücken, gehen Sie zum Menü Importierte Dateien. • Machen Sie mit der AUFWÄRTS-/ABWÄRTS-Taste die Datei(en) ausfindig, die Sie abspielen möchten, und drücken Sie die OK-Taste, um den Film anzuschauen. •... -
Seite 29: Trickmodus
• Wenn der Wiedergabebalken angezeigt wird, kann der Benutzer durch Drücken der GRÜNEN Taste zwischen den Lesezeichen hin- und hergehen bzw. springen. • Wenn Sie Lesezeichen löschen möchten, gehen Sie mit der GRÜNEN Taste zu einem bestimmten Lesezeichen und drücken anschließend die ROTE Taste, um das aktuelle Lesezeichen zu löschen. -
Seite 30: Menü-Übersicht
Menü-Übersicht Hauptmenü 1. Speichermedien 2. Timer Einstellung 3. Senderlisten Manager 4. Datentransfer Systemeinstellungen 1. Aufnahme Option 2. Kindersicherung 3. Sonst. Einstellungen 4. Zeit Einstellungen 5. Spracheinstellungen 6. A/V Ausgänge Konfiguration 1. Antenneneinstellung 2. Positionierereinstellung 3. Programmsuche 4. Netzwerkeinstellungen 5. System Wiederherstellen Installation 6. -
Seite 31: Hauptmenü
Hauptmenü Wenn Sie das Menü anzeigen möchten, können Sie jederzeit die Taste MENU drücken. Mit Hilfe der PFEIL-Tasten können Sie die Untermenüs wählen. Die gewählten Untermenüs werden markiert. Nach der Auswahl (Markierung) des Untermenüs, das Sie aufrufen möchten, drücken Sie die OK-Taste. Wenn Sie zum vorherigen Menü zurückkehren möchten, drücken Sie die Taste MENU. -
Seite 32: Senderlisten Manager
1.3 Senderlisten Manager Wenn Sie die OK-Taste drücken, wird das Menü Senderlisten Manager angezeigt. Durch Drücken der GELBEN Taste wählen Sie den Einstellmodus aus. • Sperren von Kanälen: Alle Kanallisten werden auf der linken Seite des Fensters angezeigt, und in der Mitte wird die Liste der zu sperrenden Kanäle angezeigt. -
Seite 33: Datentransfer
• Favoriten: Wählen Sie mit den PFEIL-Tasten und der OK- Taste Ihre gewünschte Favoritengruppe. Sobald Favoritengruppe ausgewählt worden ist, zeigt das linke Fenster alle Kanallisten und das mittlere Fenster nur die ausgewählten Kanäle der gewählten Favoritengruppe. Mit den PFEIL-Tasten und der OK-Taste können Sie die gewünschten Kanäle einer Favoritengruppe HINZUFÜGEN oder... -
Seite 34: Konfiguration
2. Konfiguration 2.1 Aufnahme Option • Bestätigungsmeldung beim Anhalten Ihrer Aufnahme: - Auf Ein gestellt: Wenn Sie während der Aufnahme die STOP-Taste drücken, wird ein Bestätigungsfenster angezeigt. - Auf Aus gestellt: Wenn Sie während der Aufnahme die STOP-Taste drücken, hält die STB die Aufnahme sofort/unverzüglich ohne weitere Bestätigungsmeldung an. -
Seite 35: Sonst. Einstellungen
2.3 Sonst. Einstellungen • Info Box Position: Stellen Sie eine Position für das Informationsfeld ein. • Info Box Anzeigedauer: Stellen Sie die Dauer ein, über die das Informationsfenster nach dem Umschalten von Kanälen auf dem Bildschirm angezeigt wird. • Lautstärkebalken Anzeigedauer: Stellen Sie die Dauer ein, über die der Lautstärkebalken nach dem Ändern der Lautstärke auf dem Bildschirm angezeigt wird. -
Seite 36: Spracheinstellungen
2.5 Spracheinstellungen • Menüsprache: Wählen Sie die gewünschte Menüsprache mit Hilfe der PFEIL-Tasten aus. HINWEIS: Die Menü- und Bedienungssprachen können abhängig von dem Land, in dem das Gerät verkauft wird, geändert werden. verfügbaren Sprachen unterliegen unangekündigten Änderungen. • Audiosprache: Wählen Sie die Audio-Standardsprache beim Umschalten von Kanälen. -
Seite 37: Installation
3. Installation 3.1 Antenneneinstellung Wählen Sie für jede Kanalsuche den Satelliten, die Antenne und die LNB-Einstellungen aus. Die in diesem Menü eingestellten Werte sind in anderen Kanalsuchmenüs zur Auswahl verfügbar. • Satellit: Wählen Sie den Satelliten, unter dem Sie suchen möchten. -
Seite 38: Programmsuche
- USALS: Verstellen: Verstellung Antenne Taste LINKS/RECHTS drücken. Feineinstellung: Zur Verstellung der Antenne in kleineren Schritten die LINKS-/RECHTSPFEIL-Taste drücken. Schritt: Auf Positionierereinstellschritte 1, 2, 3, 4 stellen Längengrad Antennen: Geben Sie die Längengradposition der Antenne mit den ZIFFERN-Tasten ein. Breitengrad Antennen: Geben Sie den Breitengrad mit den ZIFFERN-Tasten ein. -
Seite 39: Netzwerkeinstellungen
durchsuchen, Manuell, um nur die gewünschte Frequenz zu durchsuchen. - Polarität: Wählen Sie die Polarität. (Alle Polarität / Vertikal / Horizontal) - Auswahl: Wählen Sie den Suchtyp. - Antenneneinstellung: Drücken Sie die OK-Taste, um direkt zum Menü Antenneneinstellung zu gehen. - Übertragung: Sie können „DVB“... -
Seite 40: System Wiederherstellen
3.5 System Wiederherstellen • Auf Werkseinstellung zurücksetzen: Dieses Menü erlaubt Ihnen, die werkseitig eingestellten Werte wiederherzustellen, falls dem Benutzer nach dem (möglicherweise fälschlichen) Ändern neuer Parameter der Kanaldaten und anderer Parameter Probleme entstanden sind. Drücken Sie die OK-Taste, um alle Services löschen Standardeinstellungen... - Seite 41 - Smartcard Information Sie können den aktuellen Status der Smart Card anzeigen. Wählen Sie den gewünschten Steckplatz mit Hilfe der PFEIL-Tasten aus. Drücken Sie anschließend die OK-Taste. • CAM wird initialisiert Zum Ansehen verschlüsselter Kanäle benötigen Sie ein Common Interface (Conditional Access Module (CAM)) und eine entsprechende Smart Card vom Dienstanbieter.
-
Seite 42: Fehlerbehebung
Fehlerbehebung Problem Lösung Auf dem Anzeigefeld Prüfen Sie das Hauptnetzkabel und achten Sie darauf, dass auf der Vorderseite es in eine geeignete Steckdose eingesteckt ist. Prüfen Sie, dass der STB-Hauptnetzschalter auf der werden keine Rückseite der STB eingeschaltet ist. Meldungen angezeigt. -
Seite 43: Technische Daten
Technische Daten Tuner und Kanaldecoder Typ F, IEC 169-24-Buchse Eingangsbuchse Typ F, IEC 169-24-Buchse Durchschleifausgang 950 MHz ~ 2150 MHz Frequenzbereich 75 Ω unbalanciert Eingangsimpedanz -65 bis –25 dBm Signalstärke 13/18 VDC, max. 400 mA LNB-Stromversorgung (22±2) KHz, (0,6±0,2) V 22KHz Tone V1.0/1.2/USALS-kompatibel DiSEqC-Steuerung... - Seite 44 Audio- / Video- & Daten-EIN-/AUSGANG CVBS-Video-Ausgang, Audio L/R-Ausgang Component YpbPr-Video-Ausgang HDMI Video & Audio-Ausgang OPTISCH Dolby Digital (SPDIF) RS-232C Typ 9-Pin-D-SUB (Stecker), Übertragungsrate 115 Kbps USB 2.0 Host hinten (5V DC 500mA Max.) Ethernet RJ45-Stecker, 100 Mbps Vorderseite Steckplatz 2 Common Interface-PCMCIA-Steckplätze 1 Conax SmartCard-Steckplatz Display VFD-Display (Vakuumfluoreszenz-Display) –...
