Montageanleitung Spielhaus „brevi"
Artikel - Nr. 51 8020 601
432
408
te
erial
B-B

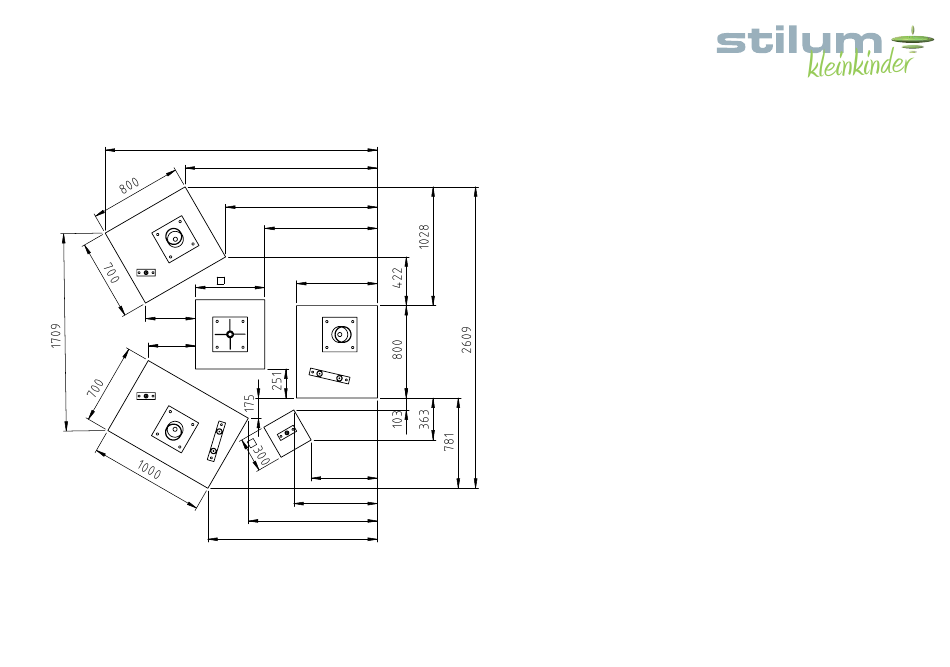

Skizze 3: Draufsicht auf Fundamente mit Vermaßung
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
2357
1665
1315
976
700
600
574
724
1118
1468
B
8. Den gesamten Mindestraum mit einem der ausgeschriebenen Fallhöhe ent-
sprechenden Fallschutz nach EN 1176-1 abdecken.
Freie Fallhöhe: 0mm
Empfohlener Boden: Rasen, synthetischer Fallschutz (Wir empfehlen die
Verwendung unserer Spielpunktunterlage mit einem Durchmesser von
3,80 m, muss separat bestellt werden)
(Der Boden sollte eben und kantenfrei sein)
9. Schrauben an den Verbindungsstellen nach 1/4-Jahr kontrollieren und
ggf. nachziehen.
10. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Achtung: Eine unvollständige Installation des Spielgerätes oder dessen teilweise
Zerlegung bei Reparaturarbeiten kann zu besonderen Verletzungsgefahren für
die Benutzer führen! Daher in solchen Fällen das Gerät deutlich sichtbar sperren!
EDELSTAHL
Zuschnitt
HINWEIS: Spielgeräte, die Bauteile aus rostfreiem Edelstahl enthalten, sollten
Oberflächen nach
keinesfalls mit „normalen" Stahlteilen in Kontakt kommen. Von diesen Stahlteilen
DIN ISO 1302
Reihe 2
reiben sich möglicherweise kleine Stahlpartikel ab und hinterlassen in Verbindung
mit Feuchtigkeit braune Rostflecken.
PFLEGE: Sollten solche Korrosionsstellen an Edelstahlteilen auftreten, so sind
diese mit einem feinen Schleifmittel (Korn 240) zu entfernen.
A Fundamentdicke geändert
Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bauteile aus
Rev
Änderung
Edelstahl keinesfalls mit „normalen" Stahlteilen in Berührung kommen.
Um ein gutes optisches Erscheinungsbild Ihrer stilum-Spielgeräte über einen
langen Zeitraum zu erhalten sollte den Edelstahloberflächen trotz Ihrer Korrosi-
onsbeständigkeit ein gewisses Maß an Pflege zukommen.
Werkstoff
Name
Zul. Abweichung
DIN 2768 - mH
Gez.
Schramm
22.09.17
Gepr.
Gewerbegebiet Larsheck
07.12.18 ES
56271 Kleinmaischeid
Datum
Name
Deutschland
toddlers
Gewicht
1327.19
Benennung
Datum
Fundamentplan
Projekt
brevi
Zeichnungsnummer
1215-00-00
