Installation und Wartung

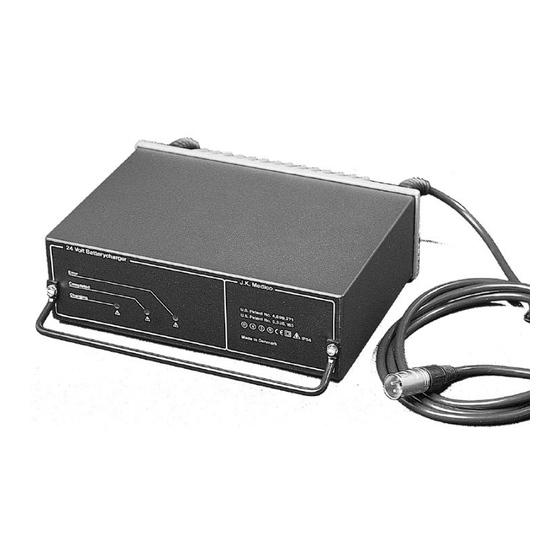

Das Ladegerät CCC 931 (24V/5A) ist in erster Linie für elektrisch betriebene Fahrzeuge in
Innenräumen.
Das Ladegerät CCC 932 (24V/10A) ist für betriebene Fahrzeuge im Freien ausgelegt.
Die Laderzuleitung darf nicht verlängert werden.
Das Ladegerät darf ausschließlich zur Ladung von in Fahrzeugen o.ä. eingebauten Batterien
benutz werden.
Achtung:
Nicht wiederaufladbare Batterien dürfen unter keinen Umständen geladen werden!
Die Ladegeräte CCC 931 und CCC 932 dürfen nicht zur Aufladung von KFZ-Batterien
herangezogen werden.
ZUR BEACHTUNG:
1:
Die Netzleitung hat ein integriertes Netzentstörfilter und darf nur durch dazu befugtes
Personal ausgewechselt werden.
2:
Das Ladegerät darf nur mit angeschlossenem Ladestecker betrieben werden.
Netzstecker dürfen nicht als Ladestecker Verwundung finden, d.h. der Ladestecker
darf nicht den Richtlinien IEC 83 oder EN 60320 entsprechen und darf nicht mit den
genannten Steckertypen verwechselt werden können. Der Ladestecker darf nur durch
dazu befugtes Personal montiert bzw. ausgewechselt werden.
3:
Jegliche Änderung der Ladereigenschaften (Programmoptionen) darf nur
durch dazu befugtes Personal vorgenommen werden.
Außer einer normalen Reinigung mit einem angefeuchteten Lappen bedarf dem Ladegerät
keiner weiteren Wartung.
Das Ladegerät ist gegen direktes Sonnenlicht zu schützen.
Das Ladegerät darf nicht, weder ganz noch teilweise, ins Wasser getaucht oder mit Schnee
zugedeckt werden.
Bezüglich der temperaturkompensierten Erhaltungsladung:
Falls das Ladegerät mit einer temperaturkompensierten Erhaltungsladung ausgestattet ist, muß
dem Ladegerät nahe der zu ladenden Batterie angebracht sein. (Gleiche Temperatur!)
Das Ladegerät vor Direkteinstrahlung von Sonne, Heizkörper oder anderen Wärmquellen
schützen!
7

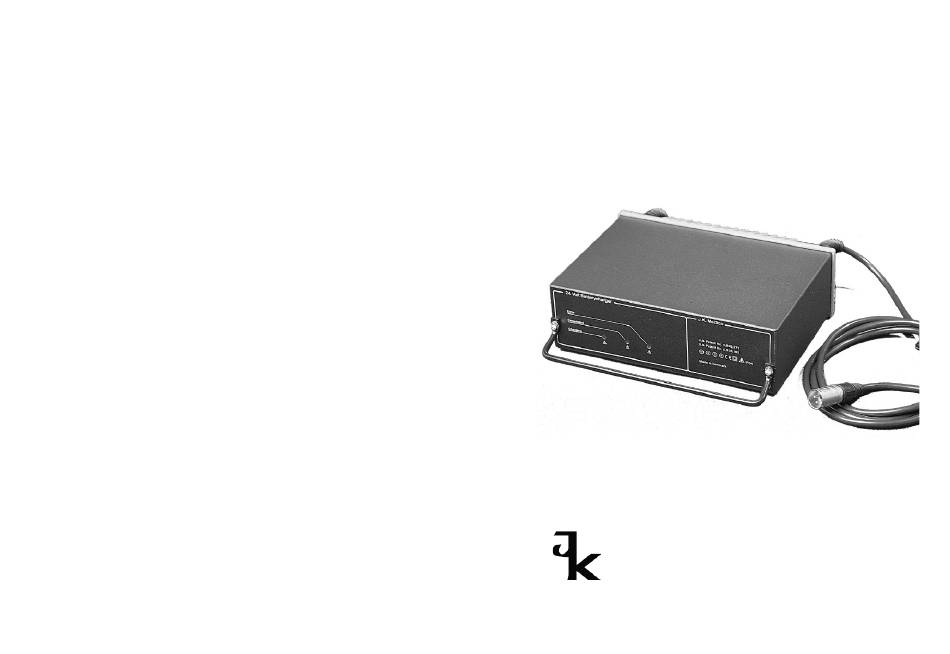

Gebrauchsanleitung
für die Ladegeräte
CCC 931 og CCC 932
24 V/5 A
24 V/10 A
J.K. Medico ApS
J. K. Medico ApS, Dam Enge 30, DK-3660 Stenløse
Telefon: 47 17 19 00; Telefax: 47 10 73 50
www.jk-medico.dk - email: jk-medico@jk-medico.dk
