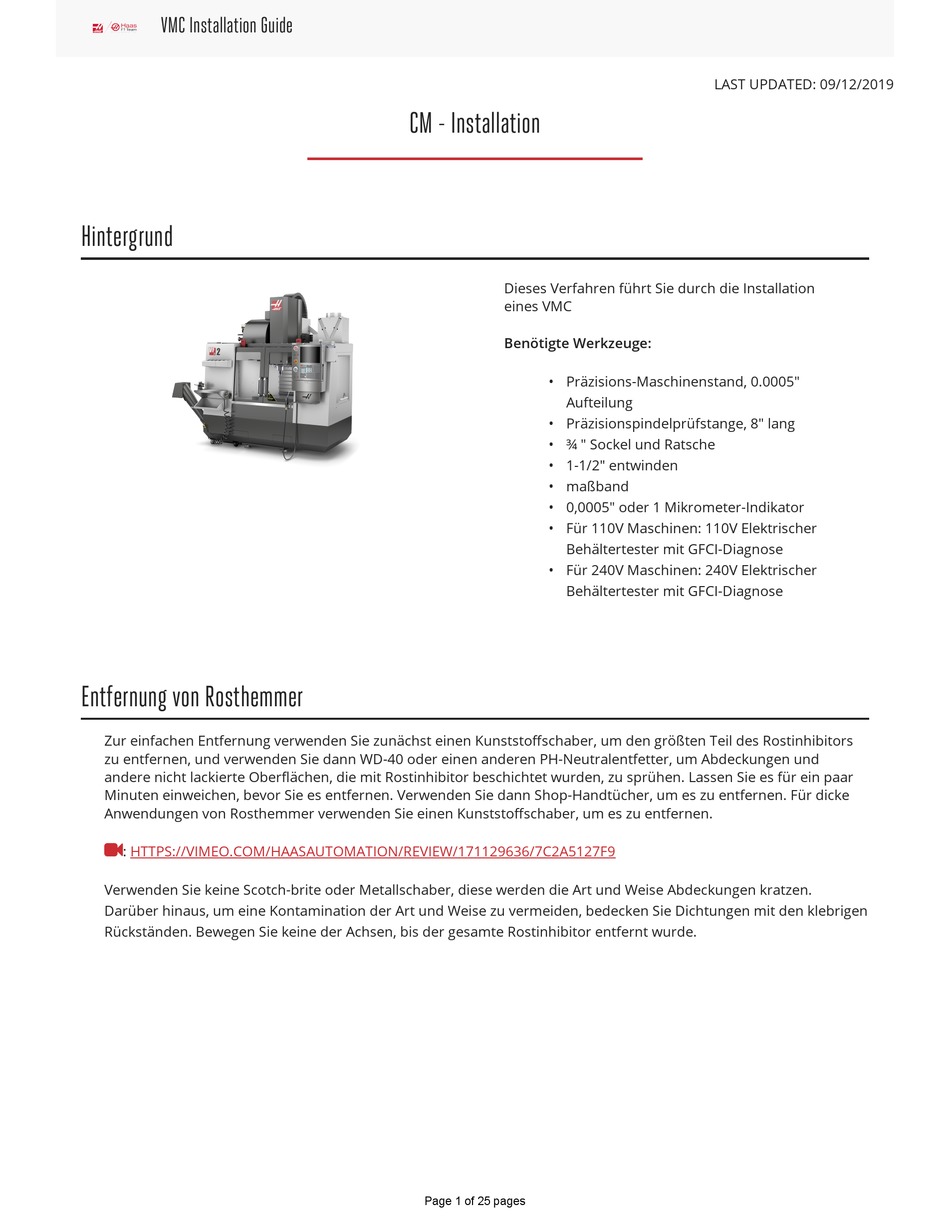

VMC Installation Guide
Hintergrund
Entfernung von Rosthemmer
Zur einfachen Entfernung verwenden Sie zunächst einen Kunststoffschaber, um den größten Teil des Rostinhibitors
zu entfernen, und verwenden Sie dann WD-40 oder einen anderen PH-Neutralentfetter, um Abdeckungen und
andere nicht lackierte Oberflächen, die mit Rostinhibitor beschichtet wurden, zu sprühen. Lassen Sie es für ein paar
Minuten einweichen, bevor Sie es entfernen. Verwenden Sie dann Shop-Handtücher, um es zu entfernen. Für dicke
Anwendungen von Rosthemmer verwenden Sie einen Kunststoffschaber, um es zu entfernen.
:
HTTPS://VIMEO.COM/HAASAUTOMATION/REVIEW/171129636/7C2A5127F9
Verwenden Sie keine Scotch-brite oder Metallschaber, diese werden die Art und Weise Abdeckungen kratzen.
Darüber hinaus, um eine Kontamination der Art und Weise zu vermeiden, bedecken Sie Dichtungen mit den klebrigen
Rückständen. Bewegen Sie keine der Achsen, bis der gesamte Rostinhibitor entfernt wurde.
CM - Installation
Dieses Verfahren führt Sie durch die Installation
eines VMC
Benötigte Werkzeuge:
• Präzisions-Maschinenstand, 0.0005"
Aufteilung
• Präzisionspindelprüfstange, 8" lang
• ¾ " Sockel und Ratsche
• 1-1/2" entwinden
• maßband
• 0,0005" oder 1 Mikrometer-Indikator
• Für 110V Maschinen: 110V Elektrischer
Behältertester mit GFCI-Diagnose
• Für 240V Maschinen: 240V Elektrischer
Behältertester mit GFCI-Diagnose
Page 1 of 25 pages
LAST UPDATED: 09/12/2019
Werbung
Verwandte Anleitungen für Haas VMC
Inhaltszusammenfassung für Haas VMC
- Seite 1 VMC Installation Guide LAST UPDATED: 09/12/2019 CM - Installation Hintergrund Dieses Verfahren führt Sie durch die Installation eines VMC Benötigte Werkzeuge: • Präzisions-Maschinenstand, 0.0005" Aufteilung • Präzisionspindelprüfstange, 8" lang • ¾ " Sockel und Ratsche • 1-1/2" entwinden • maßband •...
- Seite 2 VMC Installation Guide Luftanschluss Schließen Sie die Luftzufuhr an der Schmierplatte notiz: Für Den Luftbedarf beziehen Sie sich auf das Aufkleber, das sich auf der Schmierschranktür befindet. Anhänger-Installation Nachdem Sie den Anhänger aus der Verpackung entfernt haben, können Sie ihn nun auf Ihrem Computer installieren.
-
Seite 3: Elektrische Anschlüsse
VMC Installation Guide Elektrische Anschlüsse Page 3 of 25 pages... - Seite 4 VMC Installation Guide gefahr: ARBEITEN MIT ELEKTRISCHEN DIENSTLEISTUNGEN ERFORDERLICH FÜR EINE CNC SIND EXTREMELY HAZARDOUS. ALLE POWER TO CNC MUSS AUS LOCKOUT-TAGOUT AN DER QUELLE AUSGESCHALTET WERDEN, BEVOR DIE LEITUNGSDRÄHTE AN CNC ANGESCHLOSSEN WERDEN. HOWEVER, WENN DIES NICHT DIE CASE ODER SIND NICHT, WIE DIESES ZU TUN, CHECK MIT APPROPIATE PERSONNEL ODER OBTAIN THE NECESSARY HELP BEFORE CONTINUING.
- Seite 5 VMC Installation Guide Erstkontrolle gefahr: An dieser Stelle sollte es keinen elektrischen Anschluss an die Maschine geben. Elektrische Platte muss geschlossen und gesichert werden. Wenn der Hauptleistungsschalter eingeschaltet ist, liegt in der gesamten elektrischen Schalttafel (einschließlich der Schaltplatinen und Logikschaltkreise) Hochspannung vor und einige Komponenten arbeiten bei hohen Temperaturen.
- Seite 6 VMC Installation Guide Nachdem die Leitungsspannung an die Maschine angeschlossen ist, stellen Sie sicher, dass der Hauptschutzschalter (oben rechts vom hinteren Schrank) AUS ist. Entfernen Sie das Lockout / Tagout und schalten Sie die Stromversorgung an der Quelle ein. Verwendung eines digitalen...
- Seite 7 VMC Installation Guide Wichtig: Schalten Sie den Hauptschutzschalter aus. Überprüfen Sie die Transformatorarmaturen in der rechten unteren Ecke des hinteren Schranks. 1-Phasen-Maschinen: Das Eingangsspannungskabel muss an den Stecker verschoben werden, der entspricht der im obigen Schritt gemessenen Durchschnittsspannung. 3-Phasen-Maschinen: Die drei schwarzen Drähte mit den Beschriften 74, 75 und 76 müssen in den...
- Seite 8 VMC Installation Guide Transformator T5 liefert 24VAC, die zum Antrieb des Hauptschützs verwendet werden. Es gibt zwei Versionen dieses Transformators für den Einsatz auf einer 240 und 400V Maschinen. Der 240V- Transformator verfügt über zwei Eingangsanschlüsse, die sich etwa zwei Zoll vom...
- Seite 9 VMC Installation Guide Tragen Sie die Steuerung mit Strom ein, indem Sie den Einschaltschalter auf der Frontplatte drücken. Überprüfen Sie die Gleichspannungs- und AC- Leitungsspannungsmessgeräte in diagnose. Das GLEICHspannungsmessgerät muss zwischen 310 - 360V ablesen. Die AC-Leitungsspannung muss zwischen 90 und 105 Prozent liegen. Wenn die Spannung außerhalb dieser Grenzwerte liegt,...
- Seite 10 VMC Installation Guide Entfernung von Versandbügeln Page 10 of 25 pages...
-
Seite 11: Installation
VMC Installation Guide • Entfernen Sie die Reißverschlussbinde, die die Chipschnecke an Ort und Stelle hält, und entfernen Sie die Schnecke [1] • Entfernen Sie den Kartonschlauch, der zum Schutz der Schnecke verwendet wird. 2. • Entfernen Sie die Halterung und den Karton, um die Kabelführung auf der... - Seite 12 VMC Installation Guide Zusätzliche Optionsklammern • Wenn Sie ein Gerät mit dem Wireless Intuitive Probing System (WIPS) erworben haben, entfernen Sie die halterung, die an der Tabelle befestigt ist [10] • Wenn Sie eine Maschine mit einem Multi-Auger Chip Förderer gekauft...
- Seite 13 VMC Installation Guide Maschinennivellierung Page 13 of 25 pages...
- Seite 14 VMC Installation Guide • Stellen Sie die vier Eckausgleichsschrauben auf die gleiche Höhe ein, um den Basisguss 3-1/2 zu heben" aus dem Boden. • Lösen Sie die mittleren Nivellierungsschrauben, damit sie die Pads nicht berühren • Jog die Tabelle, so dass es in der Maschine zentriert ist.
- Seite 15 Nivellierungsschrauben vor. • Die Toleranz sowohl für den Twist als auch für den Bogen ist N.T.E 0.0002"/10" Eine ausführlichere Anleitung zum Nivellieren Ihres VMC, einschließlich des Nivellierens von Maschinen mit Auslegern, finden Sie unter: VMC-NIVELLIERUNG Page 15 of 25 pages...
- Seite 16 Anpassungen an den Ntellschrauben wieder in Die Toleranz kommen, müssen die Drehung und der Bogen nicht erneut überprüft werden. Eine ausführlichere Anleitung zur Durchführung eines Spindel-Sweep-Tests an Ihrem VMC finden Sie unter: VMC SPINDEL SWEEP Page 16 of 25 pages...
- Seite 17 VMC Installation Guide Schmierungsprüfung Page 17 of 25 pages...
- Seite 18 VMC Installation Guide Maschinenbedienung Page 18 of 25 pages...
- Seite 19 VMC Installation Guide Testspindelbetrieb • Spindellauf im Programm 009221 ausführen im Ordner 009000. • Bei ungewöhnlichem Spindelrauschen ein Schwingungstest Eine Anleitung zur Durchführung eines Spindelschwingungstests finden Sie unter: SCHWINGUNGSANALYSE - ETHERNET-SCHNITTSTELLE SCHWINGUNGSANALYSE - RS-232 SCHNITTSTELLE Testkühlmittelbetrieb • Schließen Sie die Kühlmittelpumpe an und wenn Ihre Maschine mit der TSC- Option ausgestattet ist, schließen Sie...
- Seite 20 VMC Installation Guide Tragbares Bedienpult (RJH) Wenn Ihre Maschine mit der Remote-Jog-Handle- Option kam: • Befestigen Sie das Holster mit der mitgelieferten Hardware an der Maschine. • Heben Sie den RJH-C aus dem Holster und überprüfen Sie, ob sich der Bildschirm einschaltet.
- Seite 21 VMC Installation Guide Test Remote Jog Handle (RJH-Touch) Wenn Ihre Maschine mit der Remote-Jog-Handle- Option kam: • Befestigen Sie das Holster mit der mitgelieferten Hardware an der Maschine • Hängen RJH auf Holster • Drücken Sie auf dem Control- Anhänger [MDI] Und dann [HAND JOG].
- Seite 22 VMC Installation Guide Testen Sie die Türverriegelungen drücken. eintippen S500 M3; drücken [ENTER]. Stellen Sie sicher, dass die Maschine NICHT in SETUP MODE ist, indem Sie den KEY SWITCH an der Seite ◦ Wenn die Tür geöffnet ist, drücken Sie [ZYKLUSSTART].
- Seite 23 VMC Installation Guide Test durch Spindelluftstrahl (TAB) Wenn Ihr Gerät mit der TAB-Option kam: Hinweis: PERFORM DIESE NACH TESTING TSC • drücken [MDI] und geben Sie folgendes ein: M73; S[ Einsetzen Sie hier maximale Spindeldrehzahl ] M03; G04 P60. ;...
- Seite 24 • Versuchen Sie, Tür zu öffnen, Die Türlücke ist nicht zu überschreiten 0.25". • Wenn die Maschine alarmiert, nicht richtig schließt, fest schließt oder der Türspalt 0.25" wenden Sie sich an Haas, um Unterstützung zu erhalten Z-Achsen Werkzeugwechselversatz Eine Anleitung zur Überprüfung des Parameters Z-Achsen-Werkzeugwechseloffset für...
- Seite 25 VMC Installation Guide Testsicherheitsmerkmale • Drehen Sie den Tastenschalter (Ausführen / Einrichten) in den Set-up- Modus • Test Speichersperrenschalter, indem Sie überprüfen, ob in der ON-Position keine Änderungen an Einstellungen oder Programmen vorgenommen werden können. eingeben und dann drücken. • Tür offen drücken [CYCLE START] die Spindel sollte nicht starten.
