Inhaltszusammenfassung für Rascal Mobility Rascal Vecta Sport
- Seite 1 Rascal Vecta Sport Scooter Bedienungsanleitung und Serviceaufzeichnung Electric Mobility Euro Limited, Canal Way, Ilminster, Somerset TA19 9DL Telefon : 01460 258100 www.electricmobility.co.uk E.and 0.E. Issue 2EX: 03/2018...
- Seite 2 Wir empfehlen, dass Sie diese Bedienungsanleitung an einem aufmerksam. Diese zu ignorieren könnte Sie oder andere sicheren Ort aufbewahren, da diese wichtige in Gefahr bringen. Sicherheitshinweise und Betriebs- und Wartungsinformationen für diesen Scooter enthält. Rascal Vecta Sport Scooter Betriebsanleitung und Serviceaufzeichnungen...
-
Seite 3: Inhaltsverzeichnis
Inhalt Händlerinformationen Eigenschaften und Form Sicherheitsinformationen Bestimmungsgemäße Verwendung des Fahrzeugs Sicherheitsinformationen Steuerung Freilaufvorrichtung Bremsen Armlehneneinstellung Winkeleinstellung der Rückenlehne Drehsitz Einstellung der Sitzposition Pflüger falten Ein- und Aussteigen vom Scooter Betrieb Fahren des Fahrzeugs Fahren des Fahrzeugs - Gefahren Transport des Scooters Zusammenbau Ihres Scooters nach dem Transport Laden der Batterie Benutzerwartung... -
Seite 4: Händlerinformationen

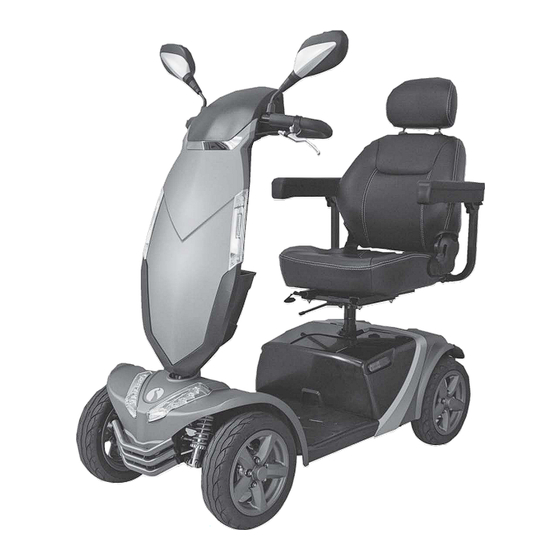

Hersteller : Electric Mobility Euro Limited Canal Way, Ilminster, Somerset TA19 9DL Company Registriertin England Nr. 2419231 Eigenschaften und Form Das Foto zeigt den Rascal Vecta Sport Scooter. Sehen Sie technische Spezifikationen für weitere Details. Einklappbarer Hebel mit verstellbarer Rückspiegel Rückenlehne... -
Seite 5: Sicherheitsinformationen
Verwendung des Fahrzeugs Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Fahrzeug fahren oder in Betrieb nehmen. Der Rascal Vecta Sport Scooter wurde für Erwachsene (bis zum empfohl nen Höchstgewicht - siehe Technisches Wenn Sie Zweifel über den Inhalt dieses Handbuchs haben,... -
Seite 6: Sicherheitsinformationen
Warnhinweis : Ladezustand der Batterie. Bevor Sie losfahren, überprüfen Sie immer die Batterieanzeige. Wenn Sie Zweifel haben, vergewissern Sie sich, dass alle Batterien vollständig aufgeladen sind, bevor Sie mit der Reise beginnen. Den Scooter NICHT mit leeren Batterien betreiben. Rascal Vecta Sport Scooter Betriebsanleitung und Serviceaufzeichnungen... - Seite 7 Warnhinweis : Wegrollen. Beachten Sie, dass die Warnhinweis : Rolltreppen. Fahren Sie niemals den Scooter anfängliche Bewegung teilweise seitwärts verlaufen kann, auf einer Rolltreppe, da dies zum Umkippen des Scooters und wenn Sie loslegen, wenn die Vorderräder nicht gerade sind. zu schweren Verletzungen führen kann.
-
Seite 8: Steuerung
Hasen markiert wird. Stellen Sie die Geschwindigkeit ein, bevor das Gerät eingeschaltet ist. Lassen Sie los und das Horn wird Sie losfahren. Stellen Sie die Geschwindigkeitssteuerung nicht aufhören. ein, wenn sich das Fahrzeugbewegt. Rascal Vecta Sport Scooter Betriebsanleitung und Serviceaufzeichnungen... - Seite 9 5. Zündschlüssel : Denken Sie daran, den Schlüssel zu 12. USB- Zubehörsockel Der Rascal Vecta Sport ist mit einer entfernen, wenn Sie ihn nicht benutzen.Lassen Sie die hinterleuchteten USB-Steckdose ausgestattet, über die Zündung nicht eingeschaltet, wenn sie nicht benutzt wird, Telefone, Tablet-Computer usw.
-
Seite 10: Freilaufvorrichtung
Hebel. Wenn er hinter dem Scooter steht, befindet er sich auf Sie können feststellen, dass dieses System einen Widerstand der rechten Seite des Fahrzeughecks (Abb. 6). verursacht, wenn Sie den Scooter im Freilaufmodus fahren. Rascal Vecta Sport Scooter Betriebsanleitung und Serviceaufzeichnungen... -
Seite 11: Armlehneneinstellung
Das dritte Bremssystem ist eine mechanische Um sicherzustellen, dass der Benutzer in der Mitte sitzt, sollten Scheibenbremse, die in Notfällen eingesetzt werden kann. die Armlehnen immer so eingestellt werden, dass sie von der Dieses Bremssystem wird durch Ziehen / Drücken des Hebels Mitte des Sitzes gleich weit entfernt sind. -
Seite 12: Winkeleinstellung Der Rückenlehne
Überprüfen Sie immer, ob der Sitz in der vorderen Position vor dem Fahren des Fahrzeugs verriegelt ist. Achtung ! Stellen Sie sicher, dass Sie bereit sind, die Rückenlehne zu lösen, da Sie bei Überraschung leicht umkippen könnten! Rascal Vecta Sport Scooter Betriebsanleitung und Serviceaufzeichnungen... -
Seite 13: Einstellung Der Sitzposition
Einstellung der Sitzposition Pflugfalten Der Abstand zwischen dem Sitz und der Deichsel kann für Die Deichsel kann für Transport und Lagerung optimalen Komfort / Beinfreiheit eingestellt werden. Um dies heruntergeklappt werden. Achten Sie beim Absenken der zu tun: Deichsel darauf, dass Sie sich nicht die Finger einklemmen. Setzen Sie sich auf den Scooter und ziehen Sie den Drücken Sie den Deichselfreigabehebel wie... -
Seite 14: Ein- Und Aussteigen Vom Scooter
Mit dem Rücken zum Sitz können Sie sich mit der oder Dunkelheit zu benutzen. anderen Armlehne abstützen und sich dann sanft in den Sitz senken. • Nun senken Sie die Armlehne wieder in Position. Rascal Vecta Sport Scooter Betriebsanleitung und Serviceaufzeichnungen... -
Seite 15: Fahren Des Fahrzeugs
Fahren des Fahrzeugs 10. Stellen Sie sicher, dass Ihre Füße sicher in den Bereichen der Fußstütze sind. 11. Überprüfen Sie, ob Sie den Sitz gemäß den Achtung ! Lesen Sie dies, bevor Sie das Anweisungen in diesem Handbuch eingestellt haben. Fahrzeug fahren ! Ob dies Ihr erstes Mobilitätsfahrzeug ist oder nicht, lesen Sie bitte diese Richtlinien, da sich alle Fahrzeuge unterscheiden. -
Seite 16: Fahren Des Fahrzeugs - Gefahren
Hinweis: Überprüfen Sie immer, dass der Batteriestand NIEMALS Ihre Reifen durch nicht vom Herstellerempfohlene. hoch ist; Berg hinauf zu gehen braucht viel Energie. Wenn das Niveau zu niedrig fällt, wird das Fahrzeug abgeschnitten und Sie bleiben gestrandet. Rascal Vecta Sport Scooter Betriebsanleitung und Serviceaufzeichnungen... -
Seite 17: Transport Des Scooters
11. Bürgersteige : Es ist illegal, mehr als zu Achtung ! Stellen Sie den Scooter nicht an seinen 6.4 kmh auf dem Bürgersteig zu fahren. Achten Sie beim Fahren auf Gehwegen und in Fußgängerzonen darauf, dass Sie Enden oder Seiten auf, da er instabil werden und den Schalter „Schildkröte“... -
Seite 18: Zusammenbau Ihres Scooters Nach Dem Transport
Position erreicht ist. 2. Nehmen Sie den Sitz auf beiden Seiten und setzen Sie diesen in die Sitzstange des Gehäuses ein (Abb. 20). 3. Klappen Sie die Rückenlehne in die vertikale Position (Abb. 21). Rascal Vecta Sport Scooter Betriebsanleitung und Serviceaufzeichnungen... -
Seite 19: Laden Der Batterie
Laden der Batterie Achtung ! Verwenden Sieniemalsverschiedene Batterie Ladegerätealsdasvom Händlergelieferte. Eskannzu Schäden oder Verletzungenführen! Achtung ! Beim Laden der Batterie NIEMALS rauchenoder Batterien niemals beieinemoffenen Feueraufladen,z.B. bei gasbeheizten Heizgeräten, da Batterien unter außergewöhnlichen Umständen Gase Die Scooter-Ladebuchse befindet sich an der oberen rechten abgeben,die sich entzünden und explodieren können Seite der Deichsel. - Seite 20 1. Nachdem Sie Ihr Fahrzeug benutzt haben, laden Sie es immer am Ende des Tages, auch nach einer kurzen Fahrt. 2. Wenn Sie Ihr Fahrzeug längere Zeit nicht benutzen, stellen Sie es einmal pro Woche über Nacht auf. Rascal Vecta Sport Scooter Betriebsanleitung und Serviceaufzeichnungen...
-
Seite 21: Benutzerwartung
Benutzerwartung Servicierung und Wartung 1. Dieses Fahrzeug ist auf minimale Wartung ausgelegt. Für die Sicherheit ist es wichtig, dass Sie vor dem Gebrauch folgende Kontrollen durchführen. Es wird empfohlen, dass Ihr Fahrzeug mindestens einmal jährlich von einem zugelassenen Händler für Elektromobilität gewartet wird. -
Seite 22: Diagnose Der Scooter-Funktionen
Händler an und erklären Sie genau, was das Problem ist, und schildern Sie alles so detailliert wie möglich. Erzählen Sie ihnen von der Blitzfolge an der LED-Anzeige, dies hilft dem Techniker, das Problem zu identifizieren, bevor er es beheben kann. Ihr Händler ist da, um Ihnen behilflich zu sein. Rascal Vecta Sport Scooter Betriebsanleitung und Serviceaufzeichnungen... -
Seite 23: Anleitung Zur Fehlerbehebung
Anleitung zur Fehlerbehebung Diese Tabelle ist eine Anleitung zur Fehlersuche. Der Fehler kann eine einfache Lösung sein. Wenn Sie irgendwelche Zweifel haben, wenden Sie sich an ihren Händler. Symptom Lösung • Batterie ist leer - prüfen Sie denStatus. Scooter bewegt sich nicht •... -
Seite 24: Zusätzliche Sicherheitshinweise
Produkt ist nur für den Gebrauch durch eine Person bestimmt. Halten Sie alle Verpackungen von Kindern fern. Sie könnten sich verletzen. Zusätzliche Informationen Bedienungsanleitung: Ersatzkopien sind erhältlich von: Electric Mobility Euro Ltd. Canal Way, Ilminster, Somerset, TA19 9DL Telephone: 01460 258100. Rascal Vecta Sport Scooter Betriebsanleitung und Serviceaufzeichnungen... -
Seite 25: Techniker Checkliste
• Letzter Straßentest Techniker Checklistefür den • Reinigen Sie das Fahrzeug Rascal Vecta Sport Scooter • Kunden-Straßentest Wichtiger Hinweis für den Ingenieur Erkundigen Sie sich, ob der Kunde mit dem Produkt Beziehen Sie alle Kommentare des Kunden über den Zustand und die Gebrauchstauglichkeit des Scooters und führen Sie... -
Seite 26: Technische Informationen Betreffend Emi
Beachten sie, dass es zu Interferenzen kommen kann, wenn Sie sich in der Nähe von Krankenwagen oder Feuerwachenbefinden. Wenn Ihr Fahrzeug von selbst in Betrieb geht, schalten Sie es aus und melden Sie das Ihrem Händler. Rascal Vecta Sport Scooter Betriebsanleitung und Serviceaufzeichnungen... -
Seite 27: Technische Spezifikationen
Technische Spezifikationen - Rascal Vecta Sport Scooter Rollstuhl Typen-Klasse Klasse A, B oder C Klasse C Abteilung für Verkehrsklasse Klasse 1, 2 oder 3 Klasse 3 Gesamtabmessungen komplett zusammengebaut Länge x Breite x Höhe in mm 1320 x 600 x 1160... - Seite 28 Hinweise Rascal Vecta Sport Scooter Betriebsanleitung und Serviceaufzeichnungen...
-
Seite 31: Serviceheft
Serviceheft Anmerkungen für den Servicetechniker. Stellen Sie sicher, dass dieser Teil nach jedem Service mit einem Stempel und Datum versehenist. - 1. Service - 2. Service Händlerstempel Händlerstempel - 3. Service - 4. Service Händlerstempel Händlerstempel - 5. Service - 6. Service Händlerstempel Händlerstempel - 7. - Seite 32 Rascal Vecta Sport Scooter Hergestellt von Electric Mobility Euro Limited, Canal Way, Ilminster, Somerset TA19 Telefon: 01460 258100 www.electricmobility.co.uk E.and 0.E. Issue 2EX: 03/2018...
