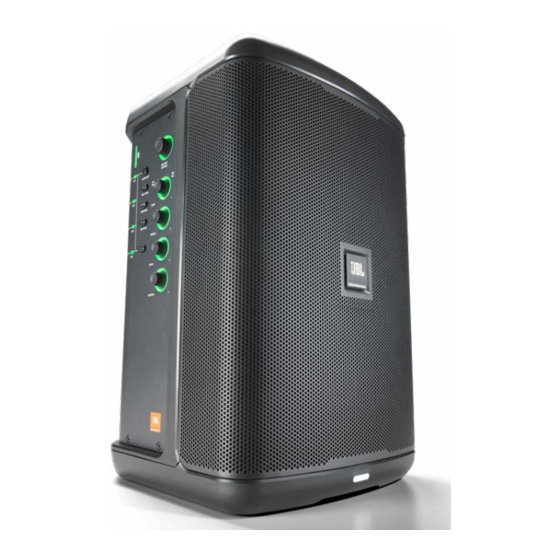

- Seite 1 EON ONE Compact ALL-IN-ONE WIEDERAUFLADBARE PERSONAL PA-ANLAGE BEDIENUNGSHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
Abschnitt 3: EON ONE Compact Konformitätserklärung �������������������������������� 5 Abschnitt 4: Einführung zur EON ONE Compact-Anlage �������������������������������� 6 Erste Schritte ������������������������������������������������������������������������������������������������������������������������������������������������������6 PA Grundlagen ����������������������������������������������������������������������������������������������������������������������������������������������������7 Machen Sie sich mit dem EON ONE Compact Aktiven Mischpult vertraut� �������������������������������������������������������� 7 Audioeingänge ����������������������������������������������������������������������������������������������������������������������������������������������������8 Umschaltmodi & Kanalparameter bearbeiten ������������������������������������������������������������������������������������������������8 Phantomspannung Haftungsausschluss ��������������������������������������������������������������������������������������������������������9 Bluetootheingang �����������������������������������������������������������������������������������������������������������������������������������������10... -
Seite 3: Abschnitt 1: Wichtige Sicherheitshinweise
Abschnitt 1: Wichtige Sicherheitshinweise Die EON ONE Compact-Anlage, die in dieser Anleitung beschrieben wird, ist nicht für den Gebrauch in Umgebungen mit hoher Feuchtigkeit vorgesehen. Feuchtigkeit kann die Lautsprechermembran und Einfassung beschädigen und die elektrischen Kontakte und Metallteile korrodieren. Vermeiden Sie den direkten Kontakt der Lautsprecher mit Feuchtigkeit.. Schützen Sie die Lautsprecher vor längerer oder intensiver Sonneneinstrahlung. - Seite 4 LESEN Sie diese Anleitung. BEWAHREN Sie diese Anleitung gut auf. BEACHTEN Sie alle Warnhinweise. BEFOLGEN Sie alle Anweisungen. VERWENDEN Sie dieses Gerät NICHT in der Nähe von Wasser. Verwenden Sie zur REINIGUNG NUR ein trockenes Tuch. Achten Sie darauf, dass die Lüftungsöffnungen NICHT BLOCKIERT werden. Beachten Sie beim Installieren die Anweisungen des Herstellers.
-
Seite 5: Abschnitt 2: Vorsichtsmaßnahmen
Abschnitt 2: Vorsichtsmaßnahmen ACHTUNG: Dieses Gerät darf NUR mit den auf der Rückseite angegebenen Spannungen betrieben werden. Wird dieses Gerät mit einer anderen als den angegebenen Spannungen betrieben, kann dies dazu führen, dass das Gerät irreparabel beschädigt wird und die Produktgarantie erlischt. Von der Verwendung von Wechselstromadaptern wird abgeraten, da das Gerät damit an Spannungen angeschlossen werden kann, für die es nicht ausgelegt ist. -
Seite 6: Abschnitt 3: Eon One Compact Konformitätserklärung
être co-situé ou operant en liaison avec toute autre antenne ou transmetteur. INFORMATIONEN ZU EU-KONFORMITÄT: Hiermit erklärt HARMAN Professional, Inc., dass der Gerätetyp EON ONE Compact den folgenden Anforderungen entspricht: Richtlinie 2011/65/EG der Europäischen Union zur Beschränkung der Neufassung gefährlicher Stoffe (RoHS2); Europäische Union WEEE (Neufassung) Richtlinie 2012/19/EU;... -
Seite 7: Abschnitt 4: Einführung Zur Eon One Compact-Anlage
Abschnitt 4: Einführung zur EON ONE Compact-Anlage Danke, dass Sie sich für die JBL EON ONE Compact Anlage entschieden haben� Der EON ONE Compact ist ein batteriebetriebenes, ultraportables All-in-One-PA-System mit wiederaufladbarer Batterie, Bluetooth -Audio- ® Streaming und -Steuerung und einem 4-Kanal-Mixer mit individuellen Klangregelungen, Ducking und Reverb�... -
Seite 8: Pa Grundlagen
Das Signal wird dann vom Mischpult an die Verstärker und so weiter zu den Lautsprechern geliefert� Das EON ONE Compact ist eine eigenständiges PA-Anlage die ein Mischpult, Verstärker und Lautsprecher beinhaltet� MACHEN SIE SICH MIT DEM EON ONE COMPACT AKTIVEN MISCHPULT VERTRAUT�... -
Seite 9: Audioeingänge
Gebrauch der Phantom Power� UMSCHALTMODI & KANALPARAMETER BEARBEITEN Der EON ONE Compact kann in einem von zwei verschiedenen Modi betrieben werden: CHANNEL MODE or MIX MODE� Der Modus kann durch Drücken der CH SELECT-Taste ausgewählt werden, bis alle CHANNEL-LEDs leuchten. Wenn Sie sich im KANALMODUS befinden, drücken Sie die Taste CH SELECT, um den zu bearbeitenden Kanal auszuwählen, der durch die LEDs CH1-CH4 angezeigt wird�... -
Seite 10: Phantomspannung Haftungsausschluss
ACHTUNG! Um Schäden an den EON ONE Compact oder externen Geräten bei Verwendung eines Kondensatormikrofons zu vermeiden, schalten Sie immer alle EON ONE Compact MASTER VOLUME Regler herunter und vergewissern Sie sich, dass die PHANTOM-Taste ausgeschaltet ist, bevor Sie das Mikrofon anschließen� Sobald das Kondensatormikrofon angeschlossen ist, aktivieren Sie die PHANTOM-Taste und stellen Sie die MASTER VOLUME-Regler auf die gewünschten... -
Seite 11: Bluetootheingang
Halbplayback� Um ein Bluetooth-Gerät zu verbinden, aktivieren Sie zunächst Bluetooth auf Ihrem Gerät� Drücken und halten Sie die BLUETOOTH-Taste auf dem EON ONE Compact für ~3 Sekunden� Die LED blinkt, wenn sich der EON ONE Compact im Kopplungsmodus befindet. Wählen Sie „EON ONE Compact“... -
Seite 12: Audioausgänge
AUDIOAUSGÄNGE Die EON ONE Compact-Anlage verfügt über einen 1/4" PASS THRU-Ausgang zum Anschluss an weitere EON ONE Compact-Lautsprecher� Ein 3,5 mm (1/8") HEADPHONE-Ausgang ist ebenfalls für zusätzliche Überwachungsmöglichkeiten vorgesehen� Der PASS THRU-Ausgang kann an den Line-Eingang eines anderen JBL EON ONE... -
Seite 13: Auswechseln Der Batterie
AUSWECHSELN DER BATTERIE 1� Lösen Sie die Schraube am Batteriefachdeckel� 2� Ziehen Sie den Deckel des Batteriefachs ab� 3� Entnehmen Sie die Batterie� 4� Setzen Sie nun eine identische Batterie ein� 5� Legen Sie das Batteriefach über die Batterie und ziehen Sie die Schraube wieder an� Batterie... -
Seite 14: Abschnitt 5: Herunterladen, Installieren Und Verwenden Der App
2� Bitte befolgen Sie die Anweisungen auf dem Bildschirm, um die App zu installieren� VERWENDUNG VON BLUETOOTH BROADCAST Führen Sie die folgenden Schritte aus, um ein Bluetooth-Gerät zur Steuerung anzuschließen und Bluetooth-Audio an bis zu vier EON ONE Compact-Lautsprecher zu übertragen� 1� Starten Sie die App JBL Compact Connect� Es... - Seite 15 3� Wenn die Eingabeaufforderung erscheint, wählen Sie BT BROADCAST� 4� Überprüfen Sie die Lautsprecher, mit denen Sie sich verbinden möchten�...
- Seite 16 5� Wählen Sie für jeden Lautsprecher den gewünschten Hörmodus aus, der der Anwendung entspricht� 6� Es erscheint eine Eingabeaufforderung, die anzeigt, dass die Bluetooth-Broadcast- Verbindung erfolgreich hergestellt wurde� Drücken Sie auf OK�...
- Seite 17 7� Wählen Sie HOST für den in Schritt 2 ausgewählten Lautsprecher� The REMOTE option will automatically be selected for any remaining speakers� 8� Es erscheint eine Eingabeaufforderung, die anzeigt, dass alle Lautsprecher erfolgreich zugeordnet wurden� Drücken Sie auf OK� 9� Wenn die Master- Verstärkung auf einen niedrigen Pegel eingestellt...
-
Seite 18: Home Screen
HOME SCREEN Settings Menu Locate (Lokalisieren): (Einstellungen): Lässt alle Lichter auf dem Zugriff auf Bluetooth Lautsprecher zur einfachen Broadcast und Identifizierung aufleuchten. Demo-Modus Mixer: Zugriff auf den Eingangsmixer des Lautsprechers Link/Linked: Verbindet und trennt den Lautsprecher für die Bluetooth- Steuerung Master Fader: Regelt Battery Level Indicator die Master-Lautstärke... -
Seite 19: Input Mixer Screen (Eingangsmischer)
INPUT MIXER SCREEN (EINGANGSMISCHER) Mic/Line Switch Navigation Menu (Navigationsmenü) Bluetooth/Aux Input Selection (Auswahl des Bluetooth/ Aux-Eingangs) Phantom Power (Phantomspeisung) On/Off (Ein/Aus) Ducking On/Off (Ducking Ein/Aus) Access Channel EQ Channel Gain Fader (Zugangskanal (EQ)) (Kanalverstärkungs-Fader) Channel Sensor for Ducking Threshold (Kanalsensor für die Ducking-Schwelle): Wenn EIN, löst dieser Kanal das Musikducken aus;... -
Seite 20: Fx Screen (Fx-Bildschirm)
FX SCREEN (FX-BILDSCHIRM) FX Sends (FX-Senden): Bestimmt den Umfang des Signals, das an die Effekt-Engine gesendet wird FX Name and On/Off Switch (FX-Name und Ein-/Ausschalter) FX Bypass FX Controls (FX-Regler): Wenn ein Abschnitt blau markiert ist, ist er der aktive Abschnitt (Senden wird nur für blau markierte Abschnitte reflektiert) FX Return Level: Bestimmt die Anzahl der Effekte,... -
Seite 21: Abschnitt 6: Zubehör
Der optionale Rucksack ist verfügbar, um die EON ONE PRO Anlage mühelos zu transportieren� STÄNDER Der JBLTRIPOD-GA Stativständer ist für die sichere Montage eines EON ONE Compact Systems erhältlich� Besuchen Sie jblpro�com oder kontaktieren Sie Ihren JBL Pro Händler für mehr Informationen�... -
Seite 22: Abschnitt 7: Systemspezifikationen
Abschnitt 7: Systemspezifikationen System Systemtyp: Selbstversorgender Zweiwege-8"-Tieftöner, 1"-Hochtöner mit eigener Stromversorgung Empfindlichkeit (SPL): 112 dB Frequenzgang: 37,5 Hz – 20 kHz Bluetooth: Audio-Streaming und volle Kontrolle; Reichweite: 10 m (30 ft) USB: 2x externe Ladeports: Port 1 = 5V, 2A; Port 2 = 5V, 1A Verstärker Nennleistung: 120W (100W bis 8"... -
Seite 23: Abschnitt 8: Kabel & Anschlüsse
Abschnitt 8: Kabel & Anschlüsse Das Standardkabel für die Verbindung von Mikrofonen und XLR/F zu XLR/M Mikrofonkabel Line-Pegelsignalen in professionellen Audiosystemen� Beispiel: Mikrofon zu Mischpult� Um ein symmetrisches Gerät mit 1/4" Klinke zu verbinden; TRS (symmetrisch) 1/4" Klinke zu XLR/M Kabel kann austauschbar verwendet werden Für die Verbindung von Instrumenten mit unsymmetrischen TRS (unsymmetrisch) 1/4"... -
Seite 24: Abschnitt 9: Kontaktinformationen
Abschnitt 9: Kontaktinformationen Postanschrift: JBL Professional 8500 Balboa Blvd� Northridge, CA 91329 Versandadresse: JBL Professional 8500 Balboa Blvd�, Dock 15 Northridge, CA 91329 (Schicken Sie keine Produkte an diese Adresse zurück ohne zuvor die Erlaubnis von JBL eingeholt zu haben) -
