Inhaltszusammenfassung für EasyLine RM-LV 8

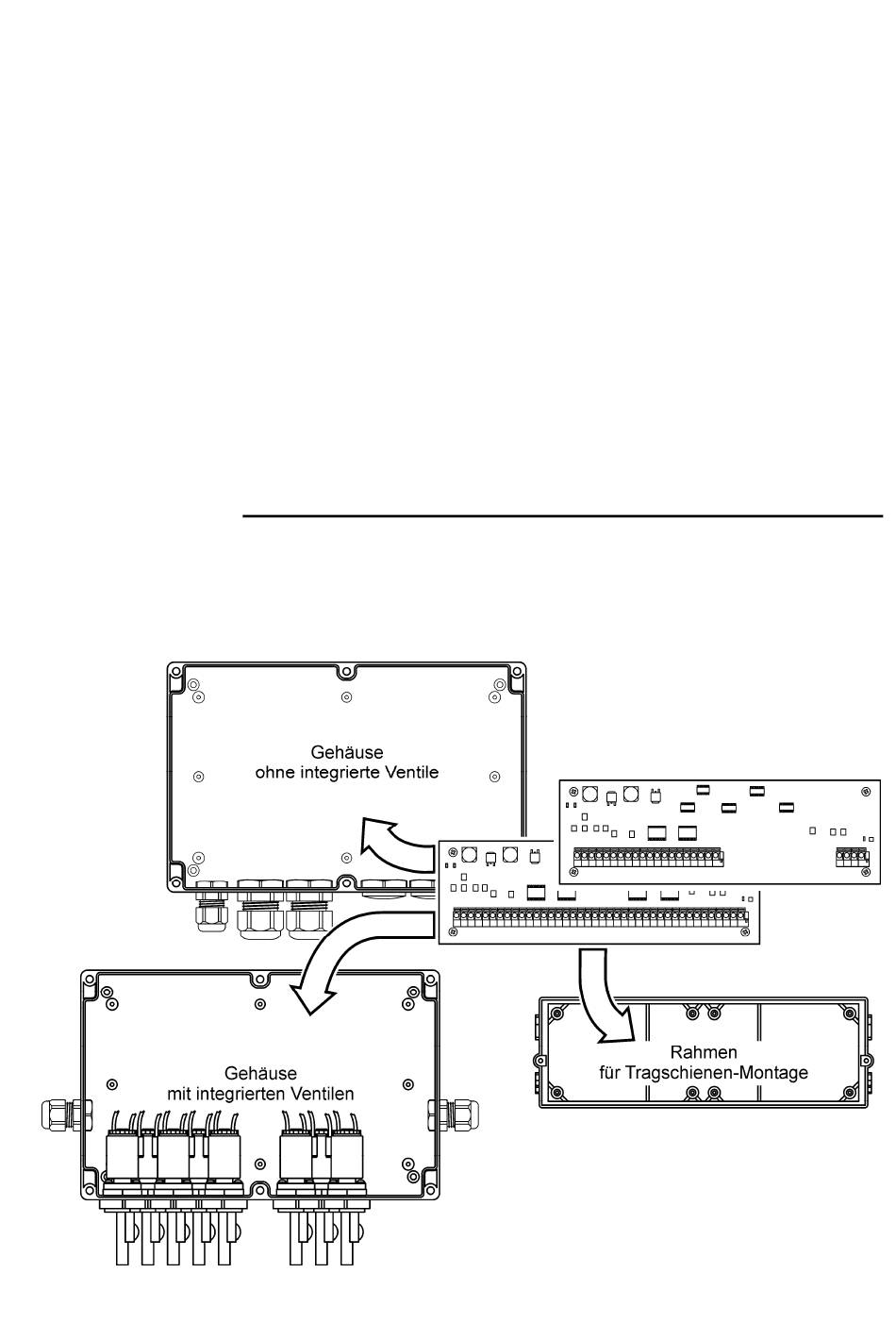

- Seite 1 Betriebs- und Installationsanleitung Erweiterungs-Modul RM-LV 8 / RM-LV 16 EasyLine...
-
Seite 2: Inhaltsverzeichnis
Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line Inhalt 1 Sicherheitshinweise...........................3 2 Gerätebeschreibung..........................3 3 Montage..............................3 4 Installation „step by step“ ..........................5 5 Einstellungen „step by step“ ........................7 5.1 Funktion im Auslieferungszustand....................7 5.2 Einstellung ............................7 6 Fehlerbehebeung ............................7 7 Details zur Gerätefunktion.........................7 8 Glossar ..............................9 9 Technische Daten .............................9 Vorschriften VDE 0160... -
Seite 3: Sicherheitshinweise
Befolgen Sie daher neben den allgemeinen Sicherheitsregeln für Betriebsmittel in industriellen Stromanlagen insbesondere die nachstehenden Punkte: Die Installation des RM-LV 8 / RM-LV 16 darf nur durch qualifiziertes Fachpersonal gemäß den Be- stimmungen IEC 364, DIN VDE 0105 für elektrische Betriebsmittel durchgeführt werden. - Seite 4 Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line RDN 10000127 19.09.2011...
-
Seite 5: Installation „Step By Step
Schutzerde (PE) verbunden sein. Signalkabel dürfen nicht parallel zu Starkstromkabeln verlegt werden. Anschluss Magnetventile RM-LV 8-Module können mit RM-LV 16-Modulen kombiniert werden. Die Ventilausgänge müssen der Reihe nach belegt werden (siehe Beispiel auf der folgenden Seite). Es müssen nicht alle Ventilausgänge eines Moduls belegt sein. - Seite 6 Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line Beispiel Bei älteren Filtersteuerungen mit den Typenbezeichnungen 208 C.01.## und 216 C.01.## ist der gemeinsame Ventilanschluss (COM) das 24-V-Pus-Potenzial. Bei den Erweiterungsmodu- len ist der gemeinsame Ventilanschluss das Masse-Potenzial (GND). Diese Potentiale dürfen auf keinen Fall elektrisch miteinander verbunden werden. Dies würde zur Beschädigung der Geräte führen! Alle belegten Kabelverschraubungen fest anziehen, damit alle Kabel fest umschlossenen sind und kein Wasser eindringen kann.
-
Seite 7: Einstellungen „Step By Step
Über die 4-polige Bus-Leitung können bis zu sieben Erweiterungs-Module mit der Filtersteuerung RM-208 C bzw. RM-216 C in Serie verbunden werden. RM-LV 16- und RM-LV 8-Module können mitein- ander kombiniert werden. Die Bus-Leitung dient sowohl der Spannungsversorgung, als auch dem Sig- nalaustausch. - Seite 8 Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line Ausführungen RDN 10000127 19.09.2011...
-
Seite 9: Glossar
Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line 8 Glossar Begriff Erklärung Bus-Leitung 4-polige Leitung zwischen Filtersteuerung und Erweiterungs-Modul oder zwischen zwei Erweiterungs-Modulen. Dient der Spannungsversorgung und dem Daten-Austausch. Erweiterungs-Modul Modul, das an die Filtersteuerung RM-208 C bzw. RM-216 C ange- schlossen wird und zusätzliche Ventilausgänge bereitstellt. Impulszeit Zeitdauer eines Steuer-Impulses der Ventilausgänge Magnetventil... - Seite 10 Dokumentation RM-LV8.10 / RM-LV16.10 Easy Line Haftungsausschluss Der Inhalt dieser Dokumentation wurde auf Richtigkeit und Vollständigkeit geprüft. Dennoch können Abweichungen nicht ausge- schlossen werden, so dass für die vollständige Übereinstimmung keine Gewähr übernommen wird. Änderungen sind jederzeit mög- lich. RDN 10000127 19.09.2011...
