Inhaltszusammenfassung für myGekko SLIDE 2
- Seite 1 SLIDE 2 SLIDE 2 Technisches Handbuch Technisches Handbuch...
-
Seite 2: Inhaltsverzeichnis
Technische Daten................7 Comport 1..................9 ComPort 2..................9 LAN....................10 USB....................10 Digitaler Eingang................11 Digitaler Ausgang.................11 Audio Line-Out................12 Montage..................13 Zubehör für SLIDE 2..............14 Hohlwandmontage............... 15 Konfiguration.................. 16 Netzwerk Einstellungen..............17 Geräteeinstellungen............... 18 Display...................18 Slider Buttons................18 VoIP-Sprechstelle................. 20 7.3.1 Einstellungen Video............ -
Seite 3: Sicherheit Und Garantie
Sicherheit und Garantie Die Geräte sind nach den derzeit gültigen Regeln der Technik gebaut und be- triebssicher. Sie wurden geprüft und haben das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinwei- se, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt die Ekon GmbH keine Haftung. - Seite 4 GEFAHR Elektrische Spannung ! Lebensgefahr und Brandgefahr durch elektrische Spannung Im Innern des Geräts befinden sich ungeschützte spannungsführende Bau- teile. Die VDE-Bestimmungen beachten. Alle zu montierenden Leitungen spannungslos schalten und Sicherheitsvorkehrungen gegen unbeabsichtig- tes Einschalten treffen. Das Gerät bei Beschädigung nicht in Betrieb neh- men.
-
Seite 5: Allgemein

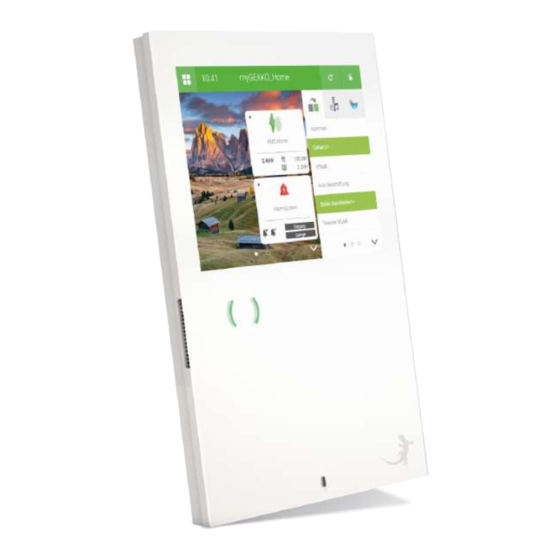

Allgemein Der myGEKKO SLIDE 2 ist ein Displaycontroller für die Umsetzung sämtlicher Bereiche der modernen Gebäuderegelung. Die Kombination von zahlreichen komplexen Regelalgorithmen mit einer be- nutzerfreundlichen und leicht verständlichen Oberfläche ermöglicht die Visua- lisierung und Bedienung der verschiedenen Gebäudefunktionen. Sämtliche An- passungen kann der Kunde selbst direkt am Display vornehmen. - Seite 6 Informationen über Verbrauch und Kosten und können sofort entsprechend reagieren. Mensch - Haus - Mit myGEKKO bekommen Sie ein System in die Hand, das Sie verstehen und Technik mit dem es leicht ist Erfahrungen zu sammeln. Die Touch-Bedienung, die fle- Teamwork mit xible Konfiguration und die transparente Darstellung der Vorgänge motivieren,...
-
Seite 7: Technische Daten
Technische Daten Parameter Wert Gehäuse Glas Farbe Weiß Montage Hohlwand, Unterputz Abmessungen BxHxT 220 x 320 x 20 mm Gewicht ca. 1,5 kg Betriebstemperatur +10°C bis +35°C Lagertemperatur -20°C bis 50°C Umgebungsluftfeuchtigkeit max. 65% r.F. (ohne Betauung) Betriebsdauer Dauerbetrieb Spannungssversorgung 24V DC Stromverbrauch Ruhezu- 180mA... -
Seite 8: Anschluss
Parameter Wert Schutzart IP20 Verschmutzungsgrad CE gemäß 2004/108/EG Zertifizierungen EN60529 EN60664 EN62262 EN55022 EN55024 EN61000-6-2 EN60730-1 EN60950-1 Anschluss... -
Seite 9: Comport 1
RS486 oder RS232 Baudrate 9.600, 19.200, 38.400, 57.600 und 115.200 Parität einstellbar ComPort 2 Der Com Port 2 ist eine RS485 Schnittstelle am myGEKKO. Es können alle mit myGEKKO kompatible RS485 Geräte angeschlossen werden. Parameter Wert Schnittstelle RS485 Baudrate 9.600, 19.200, 38.400, 57.600 und 115.200... -
Seite 10: Lan
Über die LAN Schnittstelle kann der myGEKKO mit dem Netzwerk verbunden werden Parameter Wert Ethernet-Typ 10 / 100 Base T Der myGEKKO SLIDE 2 besitzt an der Unterseite 2 USB Schnittstellen zu je 500mA. An der Rückseite ist eine weitere USB Schnittstelle mit 500mA vor- handen. Parameter Wert USB-Typ... -
Seite 11: Digitaler Eingang
Digitaler Eingang Der digitale Eingang kann mit 24VDC Eingangsspannung genutzt werden. Parameter Wert Eingangsart Optisch getrennt Isolationsspannung Eingangsspannung 24V DC Schaltpunkt <5V DC Digitaler Ausgang Der digitale Ausgang kann als potentialfreier Kontakt genutzt werden. Parameter Wert Ausgangsspannung 24V DC Dauerbelastungsstrom Isolation... -
Seite 12: Audio Line-Out
Audio Line-Out Es kann ein LineOut Signal (links und rechts) entnommen werden. HINWEIS Achtung, um Störungen am LineOut Signal zu vermeiden, muss die Masse am LINEOUT_GND angeschlossen werden. -
Seite 13: Montage
Montage Ideale Das Display wird im besten Fall auf Augenhöhe des Benutzers montiert, um ei- Montagehöhe ne einfache Bedienung zu ermöglichen. Zu tiefes Montieren kann zu Rücken- problemen führen. Unterputzmontage Befestigen Sie den Halter mit entspre- chenden Schrauben an die UP Dose. Hängen Sie das Display am Halter ein. -
Seite 14: Zubehör Für Slide 2
B x H x T: 169 x 308 x 70 Artikel: GEK.EBC.MOS.5101 Hohlwanddose Die Hohlwanddose wird für den senk- für den myGEKKO rechten Einbau des myGEKKO Slide 2 SLIDE 2 im Trockenbau benötigt. B x H x T: 200 x 320 x 75 Artikel: GEK.EBC.HWS.5101 Flächenbündige... -
Seite 15: Hohlwandmontage
Hohlwandmontage Installation Beschreibung zur Hohlwandmontage Zur Hohlwandnmontage muss ein Loch in der Größe 200mm x 320mm x 75mm geschaffen werden, in welchem das Gehäuse eingeführt wreden kann. 1. Die Hohlwanddose wird mit vier an den Seiten vorhandenen Klemmschrau- ben bzw. Metallkrallen befestigt. 2. -
Seite 16: Konfiguration
Konfiguration Zugriff Benutzer: w Verwalter: ww Konfigurator: mygekko Es gibt folgenden Möglichkeiten um auf den myGEKKO Slide 2 zuzugreifen: Direkt über das Display Viewer Live Viewer Live Web DI & DO am In der IO Konfiguration finden Sie alle Ein- und Ausgänge, die sich dirket am myGEKKO SLIDE 2 myGEKKO Slide 2 befinden, unter dem Menüpunkt "ONBORD". -
Seite 17: Netzwerk Einstellungen
Bei Rücksetzen auf Werkseinstellungen (Factory Reset) wird die I/O Konfigu- ration nicht verändert. Netzwerk: LAN DHCP Lokaler Webzugang HTTP/ HTTPS: Gesperrt VNC: Gesperrt myGEKKO Viewer: Gesperrt myGEKKO Net: Gesperrt LAN Static Wird der Netzwerktyp auf LAN Static gesetzt, so wird folgende IP Adresse stan- dardmäßig übernommen. -
Seite 18: Geräteeinstellungen
Geräteeinstellungen Display 1. Definieren Sie den gewünschten Display-Kontrast bei Ein- und Abschal- tung. Wenn Sie keinen Wert angeben, so wird das Display bei Abschaltung ausgeschaltet. Sie können hier außerdem einstellen nach welcher Zeit die Abschaltung ausgeführt wird und auch das Abschaltverhalten definieren. 2. - Seite 19 Nach oben Nach un- System: In die Mitte tippen wischen ten wischen Licht Sie gelangen in Sie schalten die Sie gelangen in das Menü der Lampe ein und das Menü der Lampe bzw. Sie Lampe bzw. Sie können die Dimm- können die Dimm- stufe erhöhen stufe reduzieren...
-
Seite 20: Voip-Sprechstelle
VoIP-Sprechstelle VOIP (Voice over IP) steht für das Telefonieren über das Netzwerk / Internet. myGEKKO kann als VOIP Videotelefon genutzt werden und mit anderen VOIP- fähigen Geräten kommunizieren. Hauptanwendungszweck ist die Anbindung von VOIP Haussprechstellen zur Realisierung einer Video-Gegensprechanla- Nachfolgend wird immer Bezug auf die VoIP Haussprechstelle genommen, wobei aber auch mit anderen VOIP fähigen Geräten kommuniziert werden... -
Seite 21: Einstellung Kingel
Folgende Einstellungen können Sie hier treffen: Sie können einen Klingelton inklusive maximaler Klingelzeit, sowie die Laut- stärke der Sprachausgabe und des Kingeltons am myGEKKO definieren. Tippen Sie auf das Feld Klingelton um einen der vordefinierten Klingeltöne aus- zuwählen. Weiters können Sie eine maximale Klingelzeit sowie die gewünsch-... -
Seite 22: Anschlussliste
Anschlussliste Anschlussklemme Beschreibung Notiz ComPort 1 RS485 / RS232 ComPort 2 RS485 Digitaler Eingang DI 24V DC Digitaler Ausgang DO 24VDC Audio Line-Out L Audio Line-Out R ... -
Seite 23: Notizen
Notizen... - Seite 24 Technisches Handbuch SLIDE 2 MRK.THB.SLI.0001 - Version 1.3 - Stand 2019-11-06 myGEKKO | Ekon GmbH St. Lorenznerstr. 2 I-39031 Bruneck (BZ) Tel. +039 0474 551820 info@my.gekko.com www.my-gekko.com Ekon Vertriebs GmbH Fürstenrieder Str. 279a, D-81377 München Vertriebsbüro Eislingen Schillerstr. 21, D-73054 Eislingen...
