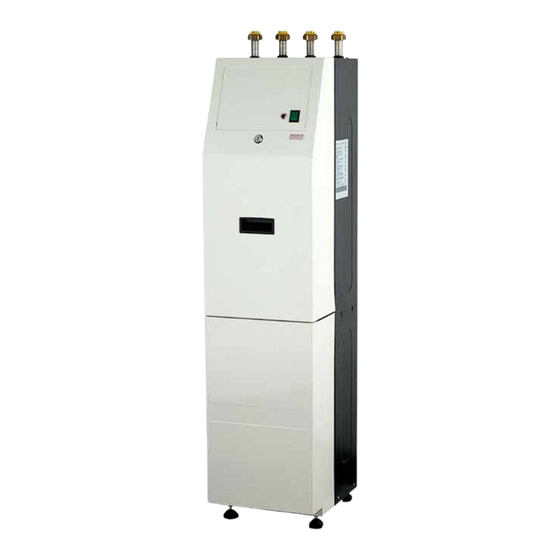

PEWO pewoTitan Montage- Und Gebrauchsanweisung
Inhaltszusammenfassung für PEWO pewoTitan

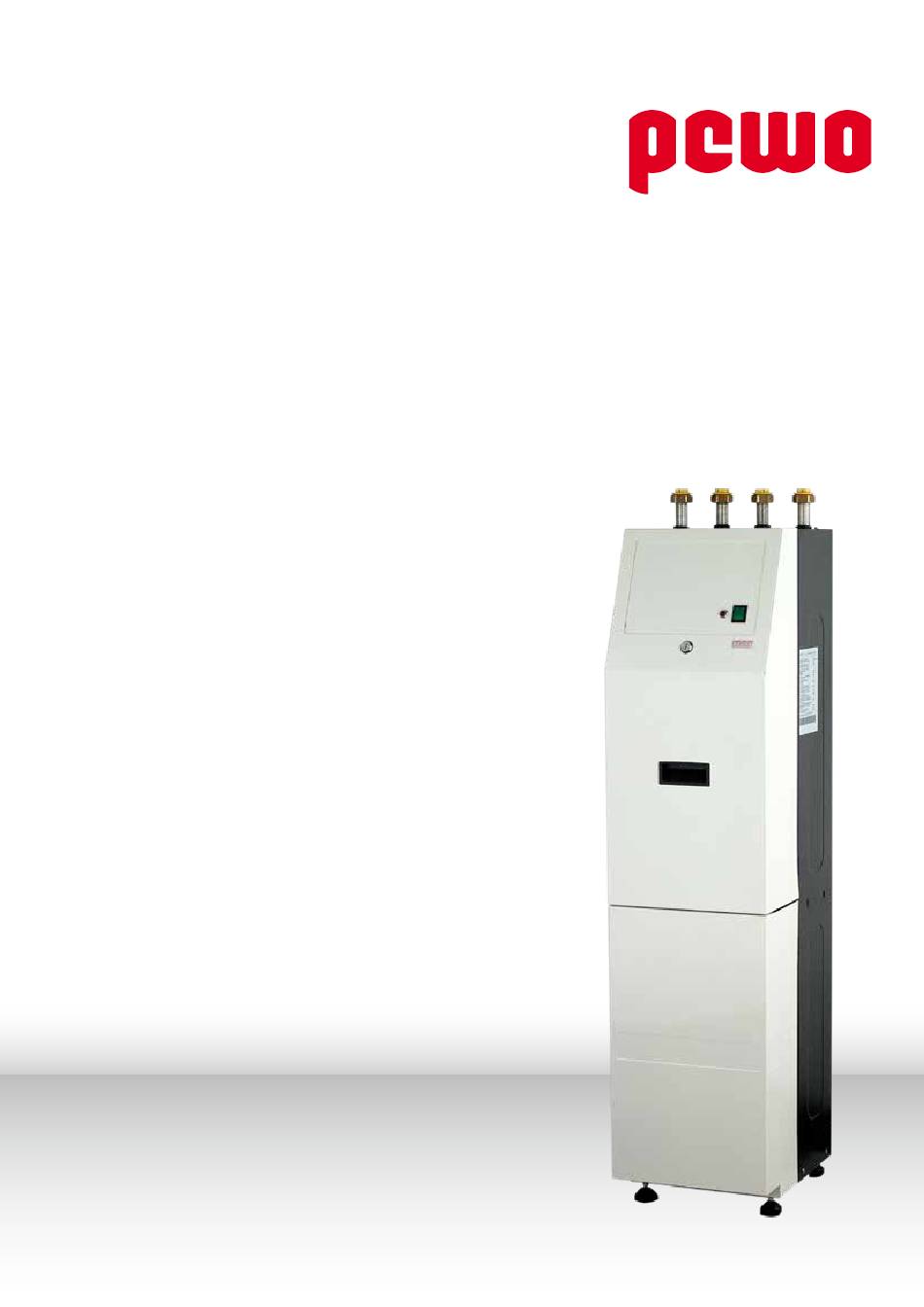

- Seite 1 DOKUMENTATION Montage- und Gebrauchsanweisung für PEWO-Wärmepumpen pewoTitan Für künftige Verwendungen aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Anschluss von Wärmequelle, Heizkreis und Netzanschluss ..................5 5.1. Allgemeine Hinweise 5.2. Anschluss Wärmequelle 5.3. Anschluss Heizkreis 5.4. Netzanschluss 5.4.1. Öffnen der pewoTitan 5.4.2. Einspeisung/Netzanschluss Elektrotechnische Baugruppen und Sicherheitskette ..................... 8 6.1. Elektrotechnische Baugruppen 6.2. Sicherheitskette Inbetriebnahme und Bedienung der Wärmepumpe ....................10 7.1. -
Seite 3: Vorbemerkungen
Dieses Handbuch stellt den Leitfaden zur Installation eines pewoTitan Wärmepumpensystems dar. Dabei sollen die Informationen so klar wie das Produkt pewoTitan übermittelt werden. Durch die Modulbauweise der einzelnen Komponenten des Wärmepumpensystems von PEWO ist eine einfache Montage möglich. Einige unserer Hauptziele der Modulbauweise sind Kompaktheit und Anpassbarkeit sowie Qualität, Austauschbar-... -
Seite 4: Transport Und Verpackung
Technische Dokumentation / Montage- und Gebrauchsanweisung 2.1. Aufbau Das Grundgerät besteht aus einer auf Schwingungsdämpfern gelagerten Grundplatte, auf der sämtliche kältetechnischen Baugrup- pen und Sicherheitseinrichtungen montiert und hermetisch verlötet sind. Die Wärmetauscher sowie die Saug- und Heißgasleitung sind isoliert. Die Wärmepumpe ist mit zahlreichen Sensoren ausgestattet, die eine Überwachung aller Anlagenparameter gewährleis- ten und hohe Zuverlässigkeit garantieren. - Seite 5 Technische Dokumentation / Montage- und Gebrauchsanweisung pewoTitan Anschluss auch rückseitig möglich! 4 cm 21 cm 30 cm 30 cm Aufstellplan Raum mind. 30 cm Wärmepumpe Speicher Speicher mind. Arbeits bereich Abstand 1 m 30 cm mind. 1 m Arbeits- bereich mind.
-
Seite 6: Anschluss Von Wärmequelle, Heizkreis Und Netzanschluss
Die Entlüftung muss immer dort gesetzt werden, wo sich Luft im System sammeln kann. Um Luftansammlungen entgegen zu wirken, sollten treppenartige Rohrführungen vermieden werden. Achtung! Es muss dringend darauf geachtet werden, die Entlüftung an richtiger Po- sition anzubringen. Eine falsche oder keine installierte Entlüftung kann zu einem Ausfall der pewoTitan führen. richtig richtig falsch ✓... -
Seite 7: Netzanschluss
Stromzufuhr unterbrechen und gegen Wiedereinschalten sichern. Bei Nichtbeach- tung besteht Lebensgefahr durch Stromschlag an spannungsführenden Anschlüssen. 5.4.1. Öffnen der pewoTitan Um den Netzanschluss ordnungsgemäß durchführen zu können, muss die Abdeckhaube der Wärmepumpe entfernt werden. Das Schloss in der Abdeckhaube wird mit einem Schraubendreher durch Linksdrehung geöffnet und durch Rechtsdrehung geschlossen . - Seite 8 Technische Dokumentation / Montage- und Gebrauchsanweisung Um die Wärmepumpe elektrisch mit dem Versorgungsnetz zu verbinden entfernen Sie an der Oberseite der pewoTitan beide Kreuzschlitzschrauben . Auf der Rückseite der Wärmepumpe entfernen Sie den Deckel . Anschließen können Sie das Kabel für Sonder- und Normaltarif sowie die EVU-Freigabe durch die Öffnung an der Rückseite der Wärmepumpe ins Frontpanel schieben .
-
Seite 9: Elektrotechnische Baugruppen Und Sicherheitskette
Technische Dokumentation / Montage- und Gebrauchsanweisung pewoTitan ELEKTROTECHNISCHE BAUGRUPPEN UND SICHERHEITSKETTE 6.1. Elektrotechnische Baugruppen Der elektrotechnische Teil setzt sich aus mehreren Baugruppen zusammen. Wenn Sie das Frontpanel abnehmen finden Sie im oberen linken Bereich die Reihenklemme und X2. Auf wird die Zuleitung Sondertarif Wärmepumpe geklemmt. Der Klemm- abschnitt ist für die Einspeisung der Steuerspannung vorgesehen. - Seite 10 Der Phasenwächter überprüft die anliegende Spannung und das Rechtsdrehfeld des Aggregates. Sind beide Bedin- gungen erfüllt wird dies durch eine grün leuchtenden LED angezeigt. Bei unkorrektem Drehfeld oder nicht anliegen- der Spannung wird der Betrieb der pewoTitan nicht freigegeben (LED leuchtet nicht). Druckschalter ‚...
-
Seite 11: Inbetriebnahme Und Bedienung Der Wärmepumpe
Technische Dokumentation / Montage- und Gebrauchsanweisung pewoTitan INBETRIEBNAHME UND BEDIENUNG DER WÄRMEPUMPE 7.1. Bedienfeld der Wärmepumpe Auf dem Bedienfeld der Wärmepumpe befindet sich rechts ein grüner Wippschalter. Dieser Wippschalter ist der Hauptschalter für die Steuerspannung. Die Steuerspannung wird allpolig geschalten. In der Position EIN leuchtet der Wippschalter. -
Seite 12: Wartung
Technische Dokumentation / Montage- und Gebrauchsanweisung Verringert sich die Leistungsfähigkeit der Wärmepumpe, muss die Anlage durch einen autorisierten Fachinstallateur gereinigt werden. 8.3. Wartung Mit einer regelmäßigen, periodischen Wartung kann: die Betriebssicherheit der Anlage erhöht und beibehalten werden ‚ ‚... -
Seite 13: Außerbetriebnahme Und Entsorgung Der Wärmepumpe
Demontagehinweise der einzelnen Bauteilhersteller zu beachten. Diese sind Bestandteil der Unterlage ´Technische Dokumentation´. Sehen Sie dazu im Kapitel ´Bauteilbeschreibungen´ nach. Die Stromversorgung der PEWO Anlage darf nicht über Baustrom erfolgen! Das Nichtbeachten führt zum Verlust der Gewährleistung. Um Korrosionsschäden bzw. Steinbildung in den Rohrleitungen und Armaturen zu vermeiden, ist die Anlage nur mit normgerecht aufbereiteten Heizmedien nach VDI 2035-1 bis -2 bzw. -
Seite 14: Sicherheitsbewusstes Arbeiten
Umbau oder Veränderungen der Anlage sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Her- steller PEWO Energietechnik GmbH autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile kann die Haftung des Herstellers PEWO Energietechnik GmbH der Anlage für die daraus entstehenden Folgen aufheben. - Seite 15 Technische Dokumentation / Montage- und Gebrauchsanweisung pewoTitan Die technischen Angaben (Seite 13) gelten nur in Verbindung mit den aufgeführten Umwälzpumpen.
-
Seite 16: Pewotitan R410A
1 1/4 1 1/4 Kältemittelfüllmenge R410A (kg) Schalldruckpegel in 1m dB(A) Schallleistungspegel dB(A) Maße / Gewicht Außenmaße BxHxT (mm) kompakt 300 x 1.220 x 500 Gewicht (kg) (variiert je nach Ausstattung) Artikelnummer: PEW-DDB-1094 | Dokument-ID: PEWO-94-622 | Stand: 10.02.17 | pewoTitan_NT_G2_Datenblatt... - Seite 17 Technische Dokumentation / Montage- und Gebrauchsanweisung pewoTitan 12.2. pewoTitan R407C Gerätetyp SW 8 SW 12 SW 16 SW 20 Leistungswerte bei KW 10 °C/ HW 35 °C – Leistung 10,6 13,4 17,4 24,4 10,7 14,0 19,6 elektrische 1,97 2,64 3,40 4,80 Leistungswerte bei KW 0 °C/ HW 35 °C (Wasser-Glykol-Gemisch, Frostbeständigkeit bis ca.
- Seite 18 Technische Dokumentation / Montage- und Gebrauchsanweisung 12.3. pewoTitan R134a Gerätetyp SW 8 SW 12 SW 16 Leistungswerte bei KW 10 °C/ HW 35 °C – 12,1 15,3 Leistung 12,5 elektrische 1,61 2,13 2,79 Weitere Technische Angaben Anzahl Verdichter Abmaße (B x T x H)
- Seite 19 Technische Dokumentation / Montage- und Gebrauchsanweisung pewoTitan...
- Seite 20 Genehmigung Geierswalder Straße 13 · 02979 Elsterheide der PEWO Energietechnik GmbH in +49 3571 4898-0 · +49 3571 4898-28 02979 Elsterheide, Deutschland. telefon telefax info@pewo.de · www.pewo.de Irrtum und Änderungen vorbehalten. mail ©Copyright 2011 PEWO Energietechnik GmbH. Ausgabe März 2011.
