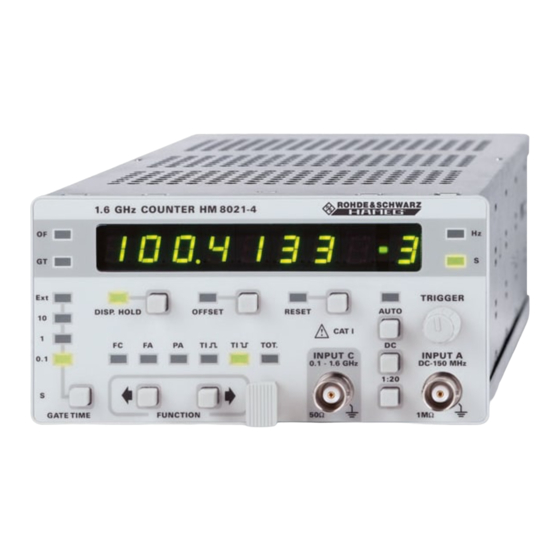

- Seite 1 Universalzähler Universal Counter HM 8021-4 1.6 GHz COUNTER HM 8021-4 Instruments MADE IN GERMANY TRIGGER DISP. HOLD OFFSET RESET AUTO CAT I TOT. INPUT C INPUT A 0.1 - 1.6 GHz DC-150 MHz 1:20 1MΩ Ω 50Ω GATE TIME FUNCTION...
- Seite 2 Änderungen vorbehalten...
-
Seite 3: Inhaltsverzeichnis
Universal Counter HM 8021-4 Deutsch ........CE-Konformitätserklärung ...... Allgemeine Hinweise English ......... zur CE-Kennzeichnung ......Français ........Universalzähler HM 8021-4 ..... Technische Daten ........Español ........Wichtige Hinweise ........Bedienungselemente ....... Triggern, Messen, Kalibrieren ....Gerätetestroutinen ........Messfunktionen ........Triggerung .......... -
Seite 4: Ce-Konformitätserklärung
The HAMEG GmbH / HAMEG S.a.r.l herewith declares conformity of the product HAMEG GmbH / HAMEG S.a.r.l déclare la conformite du produit Universalzähler/Universal Counter/Compteur Universel Bezeichnung / Product name / Designation: HM 8021-4 Typ / Type / Type: HM 8001-2 mit / with / avec:... -
Seite 5: Allgemeine Hinweise Zur Ce-Kennzeichnung
Allgemeine Hinweise zur CE-Kennzeichnung HAMEG Messgeräte erfüllen die Bestimmungen der EMV Richtlinie. Bei der Konformitätsprüfung werden von HAMEG die gültigen Fachgrund- bzw. Produktnormen zu Grunde gelegt. In Fällen wo unterschiedliche Grenzwerte möglich sind, werden von HAMEG die härteren Prüfbedingungen angewendet. Für die Störaussendung werden die Grenzwerte für den Geschäfts- und Gewerbebereich sowie für Kleinbetriebe angewandt (Klasse 1B). -
Seite 6: Universalzähler Hm 8021-4
Messung von Signalen im Frequenz- steuerbar) sowie Display Hold und die Offset- bereich zwischen DC und 1,6 GHz. Als Mess- funktion machen den HM 8021-4 zu einem wirk- prinzip wird die reziproke Zählmethode angewen- lich universellen Messgerät. Die Anpassung an det. -
Seite 7: Technische Daten
Frequenzmessung: (Eingang A) −7 LSD: 2,5x10 s x Freq./Messzeit Auflösung: ±1 oder 2 LSD Periodendauermessung: Bereich: 10000 sec bis 66,6 ns Lieferumfang: −7 LSD: 2,5 x 10 s x Periode/Messzeit HM 8021-4, Manual, Garantiekarte Auflösung: ±1 oder 2 LSD Änderungen vorbehalten... -
Seite 8: Wichtige Hinweise
Wichtige Hinweise HAMEG Module sind normalerweise nur in Ver- Wenn danach eine Messung oder ein Abgleich bindung mit dem Grundgerät HM 8001-2 ver- am geöffneten Gerät unter Spannung unvermeid- wendbar. Für den Einbau in andere Systeme ist lich ist, so darf dies nur durch eine Fachkraft darauf zu achten, dass die Module nur mit den in geschehen, die mit den damit verbundenen Ge- den technischen Daten spezifizierten Versor-... - Seite 9 Beim späteren Schließen des Gerätes ist darauf sicheren Verbindung mit den Betriebsspannun- zu achten, dass sich der Gehäusemantel an allen gen müssen die Module bis zum Anschlag einge- Seiten richtig unter den Rand des Front- und schoben werden. Solange dies nicht der Fall ist, Rückdeckels schiebt.
-
Seite 10: Bedienungselemente
Bedienungselemente HM 8021-4 1.6 GHz COUNTER HM 8021-4 Instruments MADE IN GERMANY TRIGGER DISP. HOLD OFFSET RESET AUTO CAT I TOT. INPUT C INPUT A 0.1 - 1.6 GHz DC-150 MHz 1:20 1MΩ Ω GATE TIME FUNCTION 50Ω OF – LED... -
Seite 11: Triggern, Messen, Kalibrieren
In Stellung 1:20 (Taste gedrückt) wird Nach Betätigen des Netzschalters läuft ein inter- das Messsignal um den Faktor 20 abge- ner Gerätetest im HM 8021-4 ab. Der Zähler schwächt. HM 8021-4 muss mit dem Netzschalter des HM 8001-2 geschaltet werden. Diese Testrouti- [11] Auto Trigger (AC) –... -
Seite 12: Messfunktionen
Möglichkeiten zur Signalaufbereitung die korrekte Triggerung aufzubereiten. Zu diesem vorgesehen. Eine Anpassung des Triggerpegels Zweck bietet der HM 8021-4 eine Reihe von Mög- ist nicht erforderlich. Eingangssignale zwischen lichkeiten wie: AC- oder DC-Kopplung, einen 50 mV und 5 V werden automatisch getriggert. -
Seite 13: Signaleingänge
. Der Triggerpegel legen der Signalspannung an den 1 GHz- wird manuell eingestellt. Abschwächer und Kopp- Eingang des HM 8021-4 . Die maximale Ein- lung sind unabhängig voneinander einstellbar. gangsspannung für diesen Eingang beträgt Um eine höhere Auflösung bei periodischen Sig- 5V (DC+AC ;... -
Seite 14: Totalize (Ereigniszählung)
mittelt. Messgenauigkeit und Auflösung erhöhen GATE und der Triggerung des Eingangssignals sich mit der Anzahl der gemittelten Werte. Vergli- nach Ablauf der Startsynchronisierungszeit. Die chen mit einer Einzelmessung wird die Grundauf- Messung wird beendet, sobald das EXT GATE lösung von 100 ns um den Faktor √N, wobei N die Signal von High auf Low wechselt. - Seite 15 drücken. Es werden dann keine Daten geän- dert. Das Gerät befindet sich dann wieder in dem normalen Betriebsmodus. Zum Ändern des Kalibrierdatums ist ab Punkt 5 wie folgt vorzugehen: Mit den Tasten ← bzw. → wird die zu verän- dernde Ziffer angewählt (nicht blinkend). Durch mehrmaliges Drücken der Taste GATE TIME (3) können die einzelnen Ziffern geän- dert werden.
- Seite 16 Subject to chance without notice...
- Seite 17 Symbols as Marked on Equipment ..Operating conditions ....... Warranty ........... Maintenance ..........Operation of the module ......Front panel commands HM 8021-4 ..Triggering, Measuring, Calibration ..Power-on test ........... Measuring functions ........ Input Triggering ......... Measuring time and resolution ....
-
Seite 18: General Information
General information regarding the CE marking HAMEG instruments fulfill the regulations of the EMC directive. The conformity test made by HAMEG is based on the actual generic- and product standards. In cases where different limit values are applicable, HAMEG applies the severer standard. For emission the limits for residential, commercial and light industry are applied. -
Seite 19: Universal Counter Hm 8021-4
With over 15,000 units sold in Europe, the High-/Low-Level: >2V/<0,5V Min. pulse duration: 50ns HM 8021-4 brought new dimensions to the price/ Min. eff. gate time: 150µs performance ratio available in universal counters. Frequency A: With this new model, HAMEG continues to lead −7... -
Seite 20: General Information
General information after long storage under unfavourable circumstances (e.g. outdoors or in moist environments), after excessive transportation stress (e.g. in poor packaging). The operator should not neglect to carefully read the following instructions and those of the When removing or replacing the metal case, the mainframe HM 8001-2, to avoid any operating instrument must be completely disconnected from errors and to be fully acquainted with the module... -
Seite 21: Maintenance
representative or employee of, which is not After removal of the two screws at the rear of the contained in thiss warranty will be binding upon module, both chassis covers can be lifted. When Hameg, unless made in writing and executed by reclosing the module, care should be taken that an authorized Hameg employee. -
Seite 22: Front Panel Commands Hm 8021
Front panel commands HM 8021-4 1.6 GHz COUNTER HM 8021-4 Instruments MADE IN GERMANY TRIGGER AUTO DISP. HOLD OFFSET RESET CAT I TOT. INPUT C INPUT A 0.1 - 1.6 GHz DC-150 MHz 1:20 1MΩ Ω 50Ω GATE TIME FUNCTION... -
Seite 23: Triggering, Measuring, Calibration
AC coupled. (Input C has a fixed AC Power-on test coupling). A practical test of the correct operation of the HM 8021-4 is run automatically at power on. As [10] 1:20 (pushbutton) soon as power is applied, the display shows type Selection of input signal attenuation. -
Seite 24: Measuring Time And Resolution
The input signal is triggered f rom 50 mV up to the The front panel of the HM 8021-4 has two BNC maximum input voltage of 5V. The input f requency input sockets. One (Input A) with an impedance of for the C-input must always be in the range f rom 1MΩ... -
Seite 25: Frequency Measurement
HM 8021-4 unit reaches up to 1 GHz, this Time interval measurement (Pulsewidth) module offers also an input (C) for frequency In TI mode, the time (e.g. number of 100ns measurements from 100 MHz up to 1 GHz. It is... -
Seite 26: Calibration
If you now depress the reset button Calibration you are again in the normal mode. Caution! The time-base of the HM 8021-4 unit should only be re-aligned, if a high-precision 7b) If there is a standard frequencyof 1, 5 or frequency standard is available. - Seite 27 Symboles portés sur l'équipement ..Garantie ............ Conditions de fonctionnement ....Entretien ........... Mise en service du module ..... Eléments de commande HM 8021-4 ..Déclenchement, Mesure et Calibration . Test de mise en route ......Fonctions de mesure ....... Déclenchement ........
-
Seite 28: Information Générale Concernant Le Marquage Ce
Information générale concernant le marquage CE Les instruments HAMEG répondent aux normes de la directive CEM. Le test de conformité fait par HAMEG répond aux normes génériques actuelles et aux normes des produits. Lorsque différentes valeurs limites sont applicables, HAMEG applique la norme la plus sévère. Pour l'émission, les limites concernant l'environnement domestique, commercial et industriel léger sont respectées. -
Seite 29: Compteur Universel Hm 8021-4
Temps de porte externe: mini. 150µs Base de temps: mise en évidence sur les circuits de problemes Frequence:horloge à 10MHz; oscill. à quartz 10MHz qui seraient restés ignorés. Le HM 8021-4 permet −7 Précision: ±5x10 entre 10°C et 40°C d'effectuer des mesures précises sur des signaux Vieillissement: ±3ppm pendant 15 ans... -
Seite 30: Generalités
Generalités ceci ne doit être effectué que par un spécialiste familarisé avec les dangers qui y sont liès. Symboles portés sur l'équipement En principe les modules ne sont normalement ATTENTION - Consulter la notice. utilisables qu'en liaison avec l'appareil de base HM8001. -
Seite 31: Entretien
continu il y a donc lieu de préférer une position de base. L'appareil de base doit être dé horizontale ou inclinée (pattes rabattues). Les branché avant de procéder à l'introduction ou à trous d'aération ne doivent pas être recouverts! un changement de module. La touche rouge POWER placee au centre du cadre avant du HM 8001-2 est alors sortie et un petit cercle (o) Entretien... -
Seite 32: Eléments De Commande Hm 8021
Eléments de commande HM 8021-4 1.6 GHz COUNTER HM 8021-4 Instruments MADE IN GERMANY TRIGGER DISP. HOLD OFFSET RESET AUTO CAT I TOT. INPUT C INPUT A 0.1 - 1.6 GHz DC-150 MHz 1:20 1MΩ Ω GATE TIME FUNCTION 50Ω... -
Seite 33: Déclenchement, Mesure Et Calibration
Déclenchement, Mesure et DC (Inverseur) Commutation du mode de couplage des Calibration entrées de signal entre couplage en tension continue (touche enfoncée) et alternative pour l'entrée A. L'entrée C est toujours couplée en alternatif. En couplage alternatif Test de mise en route la fréquence limité... -
Seite 34: Déclenchement
comptage reprend lorsque la touche est DEL eteinte: le signal est en dessous du relachée. La remise à zéro est active tant niveau de déclenchement que la touche est pressée. DEL clignotante: le signal coupe la bande Le mode ‘Totalisateur A pendent porte d’hystérésis, déclenchement externe’... -
Seite 35: Entrée De Signaux
Attention! Un soin particulier est à exercer lors de l’application de la tension de signal à l’entrée Mesure de largeur d’impulsion 1 GHz du HM 8021-4. La tension d’entrée maxi- male pour l’entrée C s’élève à 5V(DC+AC crête). En mesure d’intervalle de temps (TI ), le (Voir «caractéristiques techniques».) Une... -
Seite 36: Totalisateur
Totalisateur L’application du signal s’effectue comme en Attention! mesure de fréquences. La base de temps du HM 8021-4 ne doit être recalibrée que si l’on dispose d’un étalon de haute précision. Porte externe L’entrée de porte externe permet un contrôle Si un réétalonnage est nécessaire, procé-... - Seite 37 La procédure d’étalonnage commence lorsqu’on enfonce la touche de fonction de droite alors que le chiffre de droite est ensurbrillance. La fréquence d’étalonnage reconnue est affichée. Le réétalonnage s’effectue alors seul. Une pression sur la touche RESET interrompt la procédure et seule la date de réétalonnage est sauvegardée.
