Verwandte Anleitungen für Asus MG248
Inhaltszusammenfassung für Asus MG248

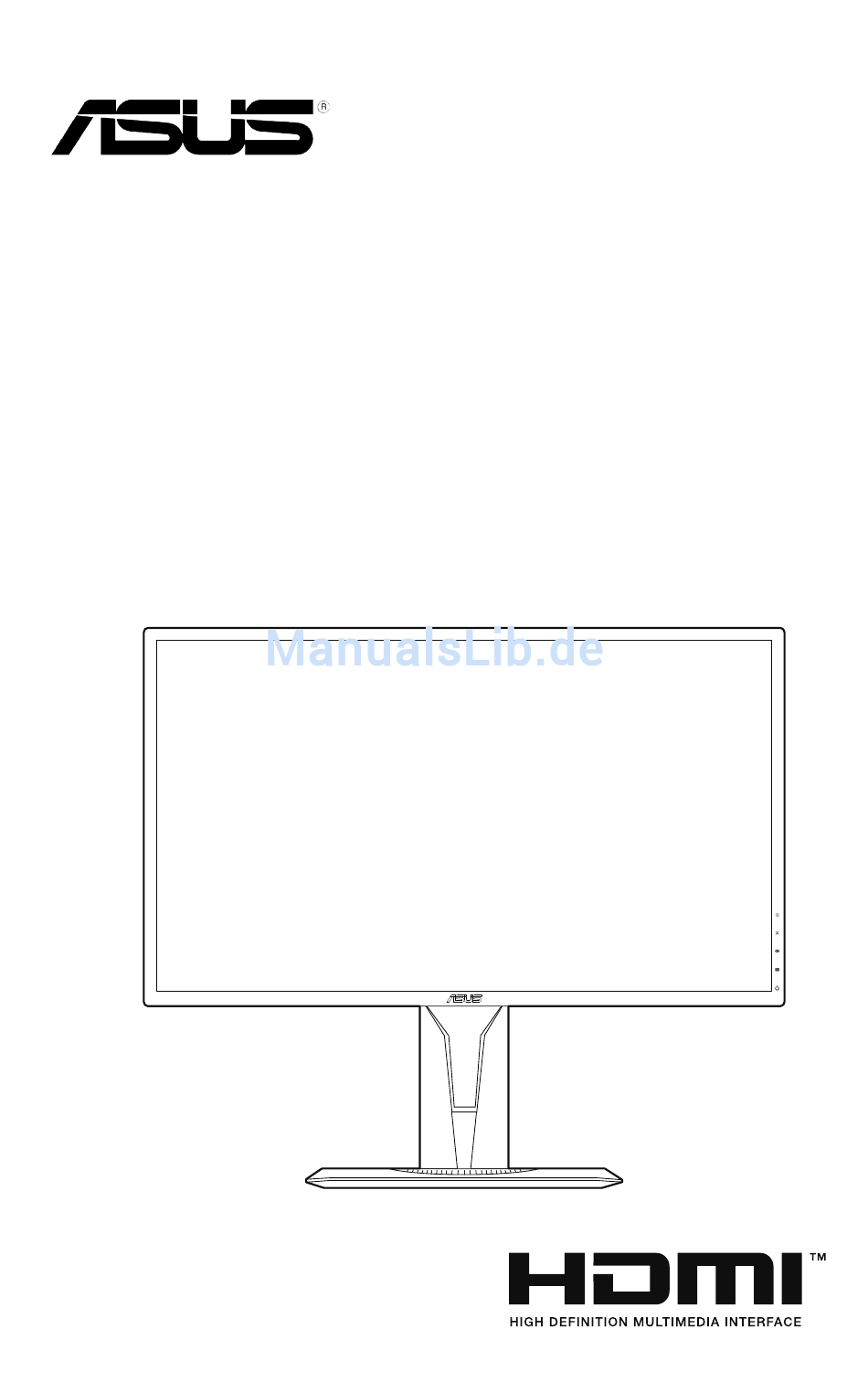

- Seite 1 LCD-Monitor der Serie MG248 Bedienungsanleitung...
- Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG “OHNE MÄNGELGEWÄHR” UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT,...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise...................iv Hinweise zu Ihrer Sicherheit ............v Pflegen & Reinigen .................vi Rücknahmeservices ..............vii Kapitel 1: Übersicht über das Produkt Willkommen! ..............1-1 Packungsinhalt ..............1-1 Einführung zum Monitor ...........1-2 1.3.1 Frontansicht ............1-2 1.3.2 Ansicht von hinten ..........1-3 1.3.3 GamePlus Funktion ..........1-4 1.3.4 GameVisual-Funktion ..........1-5 Kapitel 2: Einrichtung... -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 6: Pflegen & Reinigen
Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf. Bitte schauen Sie nach örtlichen Vorschriften zur Entsorgung elektronischer Geräte. Pflegen & Reinigen •... -
Seite 7: Darstellungssystematik In Dieser Anleitung
Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. - Seite 8 viii...
-
Seite 9: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 10: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht 5-Wege) Taste: • Schaltet das OSD-Menü ein. Bestätigt die ausgewählte OSD- Menüoption. • Erhöht/Verringert Werte oder verschiebt Ihre Auswahl nach oben/ unten/links/rechts. • Zeigt die Eingangsauswahlleiste an, wenn der Monitor den Standbymodus aufruft oder die “KEIN SIGNAL” Meldung angezeigt wird. -
Seite 11: Ansicht Von Hinten
Standby-Modus/Kein Signal 1.3.2 Ansicht von hinten DC-IN-Port. Hier schließen Sie das Netzkabel an. DisplayPort. Dieser Anschluss eignet sich für ein DisplayPort- kompatibles Gerät. DVI (Dual-Link) Anschluss. Dieser 24-polige Anschluss ist für eine PC (Personal Computer) DVI-D-Digitalsignal-Verbindung bestimmt. ASUS-LCD-Monitor der Serie MG248... -
Seite 12: Gameplus Funktion
HDMI-Anschluss. Dieser Anschluss dient zur Verbindung mit einem HDMI-kompatiblen Gerät. Audioeingang. An diesen Anschluss wird die PC-Audioquelle mit dem im Lieferumfang enthaltenen Audiokabel angeschlossen. Kopfhörerbuchse. Dieser Anshluss ist verfügbar, wenn ein HDMI/ DisplayPort Kabel angeschlossen ist. Schlitz für Kensington-Schloss. Kontrolltasten. 1.3.3 GamePlus Funktion GamePlus Funktion bietet ein Toolkit und erzeugt eine bessere... -
Seite 13: Gamevisual-Funktion
(RTS)/Rollenspiele (RPG) mit GameVisual intelligenter Videotechnologie. • FPSmodus: Dies ist die beste Auswahl für das Spielen von Egoshootern mit GameVisual intelligenter Videotechnologie. • sRGBmodus: Dies ist die beste Auswahl für die Anzeige von Fotos und Grafiken von PCs. ASUS-LCD-Monitor der Serie MG248... - Seite 14 • Im Rennmodus, können die folgenden Funktionen nicht vom Benutzer konfiguriert werden: Sättigung, Hautton, Schärfe, ASCR. • Im sRGBmodus, können die folgenden Funktionen nicht vom Benutzer konfiguriert werden: Helligkeit, Kontrast, Sättigung, Farbtemp., Hautton, Schärfe, ASCR. • Anwendermodus: Im Farbmenü können weitere Elemente angepasst werden.
- Seite 15 ASUS-LCD-Monitor der Serie MG248...
- Seite 16 Kapitel 1: Übersicht über das Produkt...
-
Seite 17: Anbringen Des Monitorarms/-Fußes
• Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. ASUS-LCD-Monitor der Serie MG248... -
Seite 18: Kapitel 2: Einrichtung
• Der empfohlene Einstellungswinkel ist +33˚ bis -5˚ (für Kippen)/ +90˚ bis -90˚ (für Drehen/ ±130 mm (für Höhenanpassung)/ 90˚ (für Hochformat). 130mm 90° 90° 0° Es ist normal, dass der Monitor während des Anpassens des Blickwinkels leicht wackelt. Schwenken des Monitors Heben Sie den Monitor auf die höchste Position an. Kippen Sie den Monitor zum maximalen Winkel. Schwenken Sie den Monitor zum gewünschten Winkel. -
Seite 19: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Verwenden Sie einen Schraubendreher zum Entfernen der Schraube am Scharnier (Abbildung 3) und entfernen Sie anschließend das Scharnier. (Abbildung 1) (Abbildung 2) (Abbildung 3) Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. ASUS-LCD-Monitor der Serie MG248... -
Seite 20: Anschließen Der Kabel
Anschließen der Kabel Schließen Sie nach den nachstehenden Anweisungen die Kabel an: • So schließen Sie das Netzkabel an: Schließen Sie das Netzteil sicher am DC-Eingang des Monitors an. Verbinden Sie ein Ende des Netzkabels mit dem Netzteil und das andere Ende mit einer Steckdose. • So schließen Sie das DisplayPort/DVI/HDMI an: Verbinden Sie das eine Ende des DisplayPort/DVI/HDMI-Kabels mit dem DisplayPort/DVI/HDMI-Anschluss des Monitors. - Seite 21 ASUS-LCD-Monitor der Serie MG248...
- Seite 22 Kapitel 2: Einrichtung...
-
Seite 23: Bildschirmmenü (Osd-Menü)
Drücken Sie zum Verlassen des OSD-Menüs und Speichern der Einstellungen wiederholt die -Taste oder gehen Sie mit der ) Taste nach links, bis das OSD-Menü ausgeblendet wird. Wiederholen Sie zum Anpassen weiterer Funktionen die Schritte 1 bis 3. ASUS-LCD-Monitor der Serie MG248... -
Seite 24: Einführung In Die Osd-Funktionen
3.1.2 Einführung in die OSD-Funktionen GameVisual ASUS MG248 GameVisual Rennmodus HDMI 1080p 60Hz La nd sc h a f t s m o d u s Re nn m o d u s Ki n om o d u s... - Seite 25 Erhöhung des Gesamtenergieverbrauchs genießen* ® *Kompatibel mit dem NVIDIA 3D Vision 2 Set. Um die NVIDIA 3D Funktion zu aktivieren, deaktivieren Sie zuerst Adaptive-Sync und stellen Sie sicher, dass die Eingangsquelle DisplayPort oder DVI ist. ASUS-LCD-Monitor der Serie MG248...
- Seite 26 Overscan an. 4:3 ist nur verfügbar, wenn sich die Eingangsquelle im 4:3-Format befindet. Overscan ist nur bei HDMI-Eingangsquellen verfügbar. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • Adaptive-Sync (nur DisplayPort): Ermöglicht einer Adaptive- Sync unterstützten* Grafikkarte die dynamische Anpassung...
-
Seite 27: Eingangswahl
Rennmodus HDMI 1080p 60Hz Ga me Visual De mo Mode Ga me Plus ECO Mo de OSD- Einstellu ngen Spra che T astensp erre Me hr • GameVisual Demo Mode: Aktivieren Sie den Demo-Modus für die GameVisual Funktion. ASUS-LCD-Monitor der Serie MG248... -
Seite 28: Osd-Einstellungen
Ein-/Austaste-Sperre: Aktiviert oder deaktiviert die Ein/Aus- Taste. • Fabrikseinst: Die Option “Ja” stellt die Standardeinstellungen wieder her. MyFavorite Lädt/Speichert sämtliche Einstellungen auf dem Monitor. ASUS MG248 MyFavorite Rennmodus HDMI 1080p 60Hz Einste llung 1 Einste llung 2 Einste llung 3 Einste llung 4... -
Seite 29: Technische Daten
21 Sprachen (Englisch, Französisch, Deutsch, Menünzeige Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch) Zubehör DisplayPort Kabel, HDMI Kabel, DVI-Kabel, Audiokabel, Netzteil, Netzkabel, Treiber und Anleitungs-Disk, Schnellstartanleitung, Garantiekarte ASUS-LCD-Monitor der Serie MG248... -
Seite 30: Fehlerbehebung (Häufig Gestellte Fragen)
Zulassungen UL/cUL, CB, CE, ErP, FCC, CCC, CU, RCM, BSMI, VCCI, RoHS, J-MOSS, WEEE, Windows 7 & 8.1 & 10 WHQL, Energy Star 6.0, CEL, ® MEPS, PSE, ISO9241-307, UkrSEPRO *Die technischen Daten können ohne Ankündigung geändert werden. 3.3 F ehlerbehebung (Häufig gestellte Fragen) Problem Mögliche Lösung... -
Seite 31: Unterstützte Anzeigemodi
1280x800 60Hz 49,306KHz 1280x800 60Hz 49,702KHz 1280x800 75Hz 62,795KHz 1280x960 60Hz 60KHz 1280x1024 60Hz 63,981KHz 1280x1024 75Hz 79,976KHz 1366x768 60Hz 47,712KHz 1440x900 60Hz 55,469KHz 1440x900 60Hz 55,935KHz 1440x900 75Hz 70,635KHz 1680x1050 60Hz 64,674KHz 1680x1050 60Hz 65,29KHz ASUS-LCD-Monitor der Serie MG248... - Seite 32 Auflösung Frequenz Aktualisierungsrate Horizontal 1920x1080 60Hz 66,587KHz 1920x1080 60Hz 67,5KHz 1920x1080* (DVI/DP) 85Hz 95,43KHz (2D) 1920x1080* (DVI/DP) 144Hz 158,11KHz (2D) 1920x1080* (DVI/DP) 100Hz 113,3KHz (2D)/113,8KHz (3D) 1920x1080* (DVIDP) 120Hz 137,2KHz (2D/3D) 640x480P (HDMI) 59,94/60Hz 31,469KHz/31,5KHz 720x480P (HDMI) 59,94/60Hz 31,469KHz/31,5KHz 720x576P (HDMI) 50Hz 31,25KHz 1280x720P (HDMI)
- Seite 33 ASUS-LCD-Monitor der Serie MG248 3-11...
- Seite 34 3-12 Kapitel 3: Allgemeine Hinweise...
