Benutzerhandbuch
Artikel
511.201
Hochvolt Dimm-Aktor zum Dimmen bei 230V per Phasenabschnitt (TRIAC). Der Dimm-Aktor
ist geeignet für alle per Phasenabschnitt bei 230V dimmbaren Lampen & Leuchten bzw. de-
ren Treiber. Auch Halogen-Lampen (z. B. GU10) und Glühbirnen können damit gedimmt wer-
den.
Phasenabschnitt-Dimmung (trailing edge) per Zigbee mit vielen Zigbee 3.0 Touchlink fähigen
Fernbedienungen. Kompatibel mit Philips Hue, Amazon Echo Plus (Alexa), Google Home
(Google Assistant) und vielen Zigbee 3.0 Koordinatoren.

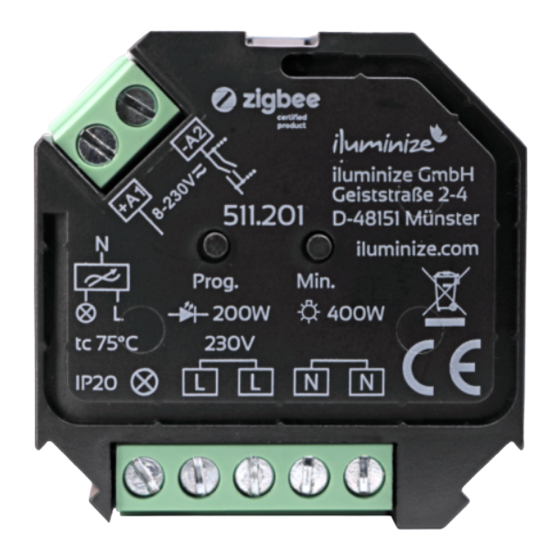

511.201
Zigbee 3.0 Dimm-Aktor Mini 1x 230V, maximal 200W/400W, für dimmbare
230V Lampen & Leuchten (TRIAC) | schwarz
!
© iluminize GmbH
1
! von !
15
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iluminize 511.201
Inhaltszusammenfassung für iluminize 511.201
- Seite 1 Treiber. Auch Halogen-Lampen (z. B. GU10) und Glühbirnen können damit gedimmt wer- den. Phasenabschnitt-Dimmung (trailing edge) per Zigbee mit vielen Zigbee 3.0 Touchlink fähigen Fernbedienungen. Kompatibel mit Philips Hue, Amazon Echo Plus (Alexa), Google Home (Google Assistant) und vielen Zigbee 3.0 Koordinatoren. 511.201 © iluminize GmbH ! von !
-
Seite 2: Technische Daten
Im Dauerbetrieb bis max. 80% belasten (160W/320W) Schutzklasse IP20 Feuchtigkeit und direkte Sonneneinstrahlung sind unbedingt zu vermeiden. Für den Einsatz im Außen- bereich ist ein wasserdichtes Gehäuse zwingend erforderlich. Maße / Schaltdiagramm 45,00 mm 511.201 © iluminize GmbH ! von ! -
Seite 3: Anschlüsse Und Bedienung
Hinweise: Sollte es bei der Kopplung zu Schwierigkeiten kommen, setze bitte alle verwendeten Geräte auf die Werkseinstellungen zurück. Anwendungsbeispiele unter I.a und I.b ab S. 9 511.201 © iluminize GmbH ! von ! - Seite 4 Bitte folge diesem Ablauf genau. Das Zigbee-Gerät muss gemäß Schaltplan angeschlossen sein. Soll ein Koordinator verwendet werden? Nein Soll mehr als ein Bedien- gerät verwendet werden? Nein Einen iluminize Aktor Koordinator* in Betrieb zum Mini-Koordinator nehmen machen Alle Geräte einzeln mit Alle Geräte einzeln mit dem Koordinator...
- Seite 5 • Am Aktor (Mini-Koordinator) 4x > daher nur alle 3 Minuten auslö- • Der Reihe nach alle weiteren die Prog.-Taste drücken sen! Controller/Aktoren reseten • Mit Zigbee Netzwerk verbinden > 5x kurz Prog-Taste drücken s. o. 511.201 © iluminize GmbH ! von !
-
Seite 6: Betrieb Mit Oder Ohne Koordinator
Bitte wende Dich dazu an den Hersteller des jeweiligen Koordinators. Durch das Touchlink Protokoll ist es unter Zigbee 3.0 auch möglich, einen Aktor direkt mit einer Fernbedienung zu verbinden. Die iluminize Aktoren übernehmen dabei auch die Funktion eines Koordinators, sofern diese nicht bereits in einem Zigbee-Netzwerk inkludiert wurden. - Seite 7 -> siehe Betrieb mit einem Koordinator. Möchtest Du den Aktor ohne Koordinator verwenden, erfolgt die Verbindung mit einer Fernbedienung über Touchlink. Ein Koordinator kann bspw. unsere iluminize Zigbee Bridge, Philips Hue, Amazon Echo Plus, Google Assistant uvm. sein. Wenn Du Deine Lampen laut Schaltplan mit dem Aktor verbunden und den Strom eingeschal- tet hast, leuchten die Lampen in einem pulsierenden Rhythmus.
- Seite 8 4. Bringe die Fernbedienung nach 4-maligem Drücken der Reset-Taste auf dem Aktor in den Touchlink Modus (siehe Anleitung der Fernbedienung). 5. Die Fernbedienung zeigt an (modellabhängig), dass sie mit dem Aktor gekoppelt wur- de. Die angeschlossenen Lampen leuchten zur Bestätigung 2 x auf. 511.201 © iluminize GmbH ! von !
-
Seite 9: Fernbedienung Verbinden
Verbinde zunächst die Fernbedienung mit der Hue Bridge. Die Fernbedienung ist ausgeschaltet, die Status-LED leuchtet nicht. • In der Hue App gehe auf Einstellungen > Lampeneinstellungen > Leuchte hinzufügen > Lam- pen suchen. • Drücke auf die Ein-/Austaste, bis die Status-LED angeht. 511.201 © iluminize GmbH ! von ! -
Seite 10: Aktor Mit Einer Zone (Gruppe) Der Fernbedienung Verbinden
• Bringe zunächst Fernbedienung und IKEA Gateway auf 10 cm Entfernung zueinander. • Drücke auf der Fernbedienung die Ein-/Aus-Taste, bis die Status-LED an geht. • Drücke S1. • Drücke und halte jetzt die Kopplungs-Taste auf dem IKEA Gateway. 511.201 © iluminize GmbH von ! - Seite 11 15 Sekunden. Fernbedienung und Aktor quittieren den Vor- Fernbedienung und Aktor quittieren den gang durch blinken Vorgang durch blinken (Fernbedienung 6 mal, Aktor 2 mal). (Fernbedienung 6 mal, Aktor 2 mal). 511.201 © iluminize GmbH ! von !
-
Seite 12: Betrieb Ohne Einen Koordinator
Prog.-Taste oder schalte den Strom 4 x aus und wieder an (aus > an > aus > an > aus > an > aus > an), die angeschlossene Lampe blinkt 2 x auf. 511.201 © iluminize GmbH von ! -
Seite 13: Einstellen Der Minimalen Helligkeit
Verwende das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede an- dere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. 511.201 © iluminize GmbH von ! - Seite 14 Celsius. Die Installation auf brennbaren Materialien ist nicht zulässig. Für den Anschluss der Kabel in den Klemmen ist bei Litzen die Verwendung von Kabelschuhen unbedingt erforderlich. Ziehen die Schrauben fest an und überprüfe regelmäßig den festen Sitz. 511.201 © iluminize GmbH von !
-
Seite 15: Garantiebedingungen
Gerät vorgenommen wurden, auch wenn diese unter Umständen nicht die Ur- sache des technischen Defekts waren. EU-Konformitätserklärung Hiermit erklären wir, iluminize GmbH, dass der erworbene Aktor den Richtlinien 2014/53/EU (RED), 2014/30/EU (EMV), 2014/35/EU (LVD) sowie 2011/65/EU (RohS) entspricht. Der voll- ständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.iluminize.com/downloads im Produktbereich „Zigbee“...
