Ingeteam Informationen zu dieser Betriebsanleitung 1. Informationen zu dieser Betriebsanleitung Diese Betriebsanleitung beschreibt die Geräte der Serie INGECON EMS Manager und liefert die für eine einwandfreie Annahme, Installation, Inbetriebnahme, Wartung und einen ordnungsgemäßen Betrieb sachdienlichen Informationen. 1.1. Adressaten Das vorliegende Dokument richtet sich an qualifiziertes Personal.

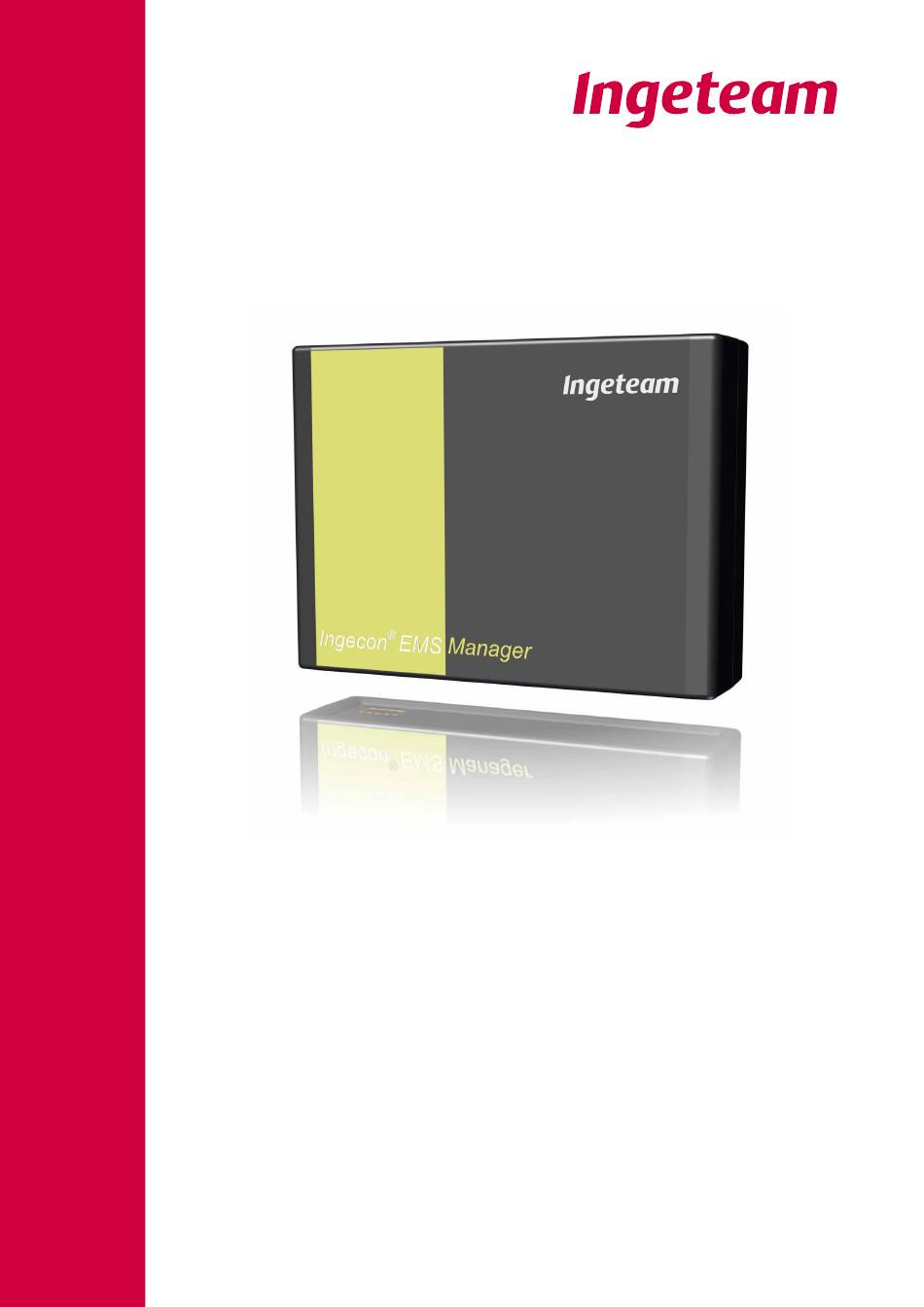

Gerätebeschreibung Ingeteam 2. Gerätebeschreibung 2.1. Übersicht Die Lösung zur Energieverwaltung des INGECON EMS Managers richtet sich sowohl an Privathaushalte als auch an Industrie und Handel. In der Funktion als übergeordnetes Gerät des gesamten SystEMS ermöglicht es, den Grad des Eigenverbrauchs entsprechend des Bedarfs der Installation zu erhöhen.
Ingeteam Gerätebeschreibung Die implementierte Strategie des INGECON EMS Managers beruht auf den im System verfügbaren Elemente und der zuvor vom Benutzer eingestellten Konfiguration. Weitere Informationen zur Konfiguration des SystEMS im INGECON EMS Manager finden Sie im Dokument AAX2002IKM07. Die folgende Grafik zeigt das Ergebnis einer im INGECON EMS Manager implementierten Strategie in einem System mit Photovoltaikerzeugung und Speicherung.
50 / 60 Hz Energieverbrauch 5 ~ 8 W Anschluss Ethernet RS-485 Potentialfreie Kontakte 2 x (250 V, 6 A) Kommunikationsschnittstelle mit anderen Geräten Wechselrichter von Ingeteam Ethernet Leistungsmesser RS-485 Überwachungssystem Ethernet Allgemeine Daten Betriebstemperatur -20 ºC ~ 70 ºC...
Seite 10
Ingeteam Gerätebeschreibung Weitere Informationen zum Anschluss und der Konfiguration der am INGECON EMS Manager angeschlossenen Elemente finden Sie im Dokument AAX2002IKM07. RS-485 Der Anschluss über RS-485 ist für den Leistungsmesser vorgesehen. Dieser ist für die kontinuierliche Steuerung des Stromflusses der Installation erforderlich (das Kabel für diesen Anschluss wird nicht mit dem INGECON EMS Manager mitgeliefert).
Gerätebeschreibung Ingeteam Ethernet Der Anschluss über Ethernet mit dem RJ45-Stecker wird sowohl für die Verbindung zum Internet verwendet, als auch um die an der Anlage bestehenden Wechselrichter an das Gerät anzuschließen. Falls in ein und derselben Phase der Installation mehrere Geräte bestehen, kann deren Kommunikation über RS-485 erfolgen.
Ingeteam Gerätebeschreibung Verbrauchsnetz Externer Schütz an Systemen mit Speicherung Steuerbare Last Die Funktionsanordnung der potentialfreien Kontakte des INGECON EMS Managers bestimmt der Benutzer. Versorgung Die Versorgung des INGECON EMS Managers erfolgt über die am Gerät mitgelieferte Versorgungsquelle. Diese ist an 230 VAC anzuschließen.
Zur Spannungsprüfung, d. h. um sicherzustellen, dass keine Spannung anliegt, ist die Verwendung von Messinstrumenten der Klasse III-1000 Volt vorgeschrieben. Ingeteam haftet für keinerlei Schäden, die aufgrund des unsachgemäßen Gebrauchs der Geräte entstehen. Ingeteam haftet nicht für Schäden, die aufgrund des unsachgemäßen Gebrauchs der Geräte entstehen.
Die zu Arbeiten am Gerät eingesetzten Werkzeuge und/oder Geräte für Tätigkeiten zu einem Zeitpunkt, zu dem Spannung geführt wird, müssen eine Isolierung von mindestens Kategorie III-1000 Volt aufweisen. Sollte die Gesetzeslage vor Ort eine andere Art von persönlicher Schutzausrüstung vorsehen, ist die von Ingeteam empfohlene Ausrüstung dementsprechend zu vervollständigen.
Bei einer längeren Lagerung wird empfohlen, das Gerät an trockenen Orten aufzubewahren und starke Temperaturschwankungen möglichst zu vermeiden. Schäden am Verpackungsmaterial tragen dazu bei, dass die Geräte vor der Installation nicht in einem optimalen Zustand erhalten werden. Ingeteam haftet nicht für Schäden, die aufgrund der Nichteinhaltung dieser Bedingungen entstehen. AAX2002IKH06_A - Montagehandbuch...
Ingeteam Geräteinstallation 5. Geräteinstallation Vor der Installation des INGECON EMS Managers muss die Verpackung mit großer Sorgfalt und ohne Beschädigung des Gehäuses entfernt werden. Das Nichtvorhandensein von Kondensat im Schrankinnenraum ist zu überprüfen. Sollte es Anzeichen für Kondensation geben, darf das Gerät erst installiert werden, wenn es vollständig trocken ist.
Land geltenden Vorschriften zu behandeln sind. Nach Ablauf der Lebensdauer des Geräts muss dieses einem befugten Entsorger übergeben werden. Im Rahmen seiner Umweltpolitik informiert Ingeteam den befugten Entsorger in diesem Absatz darüber, wo sich die zu dekontaminierende Komponente befindet.
Anhang 1: Leistungsmesser Der INGECON EMS Manager muss stets zusammen mit dem Leistungsmesser A65 oder A65+ installiert werden, der von Ingeteam mitgeliefert wird. A65: Leistungsmesser für Installationen mit einem Verbrauch von weniger als 15 kW pro Phase (entspricht dem 65 A).
Seite 19
Anhang 1: Leistungsmesser Ingeteam Den Anschluss wie in den Abbildungen gezeigt vornehmen. Einphasige installation* Dreiphasige installation * Zwischen den Punkten 1 und 4 des Leistungsmessers müssen Brücken angeschlossen werden. Der Leistungsmesser muss in der Installation von Energieverbrauchern und -erzeugern stromaufwärts installiert werden.
Ingeteam Anhang 1: Leistungsmesser Den Anschluss wie in der folgenden Abbildung dargestellt mit der Installation von Stromwandlern in jeder Phase vornehmen. Weitere Informationen hierzu stehen im Abschnitt “Anhang 2: Stromwandler” zur Verfügung. Der Leistungsmesser muss in der Installation von Energieverbrauchern und -erzeugern stromaufwärts installiert werden.
Seite 21
Anhang 1: Leistungsmesser Ingeteam Das Menü der Konfiguration wird aufgerufen, PASS? indem der Joystick 3 Sekunden lang gedrückt wird. Ein Zugangscode wird angefordert. Standardmäßig ist dieser Code 0. Nach der Eingabe des Codes den Joystick zur Bestätigung einmal drücken. Mit der Bestätigung wird auf den...
Seite 22
Ingeteam Anhang 1: Leistungsmesser Mit der Bestätigung wird auf den Konfigurationsbildschirm BAUD RATE zugegriffen. BAUD RATE Den Joystick erneut drücken (im unteren Bereich des 9600 Displays erscheint die Angabe PRG). Den Joystick in eine der 4 Richtungen bewegen, um 9600 zu markieren.
Zur Sicherstellung der Messgenauigkeit des Leistungsmessers ist der Einsatz von mindestens einem Stromwandler notwendig, dessen sekundärer Nennstrom Is = 5 A beträgt. Für Wandler, deren sekundärer Nennstrom Is weniger als 5 A beträgt, gewährleistet Ingeteam nicht die Genauigkeit und den einwandfreien Betrieb der im INGECON EMS Manager eingestellten Strategie.
Seite 24
Für den einwandfreien Betrieb ist folgendes Verhältnis einzuhalten: Sn ≥ Sc + Sw (Siehe Anwendungshinweis) Falls dieses Verhältnis nicht eingehalten wird, gewährleistet Ingeteam nicht die Genauigkeit und den einwandfreien Betrieb der im INGECON EMS Manager eingestellten Strategie. Isolationspegel Es sind Stromwandler zu verwenden, die einen Isolationspegel von ≥ 1 kV bieten.
