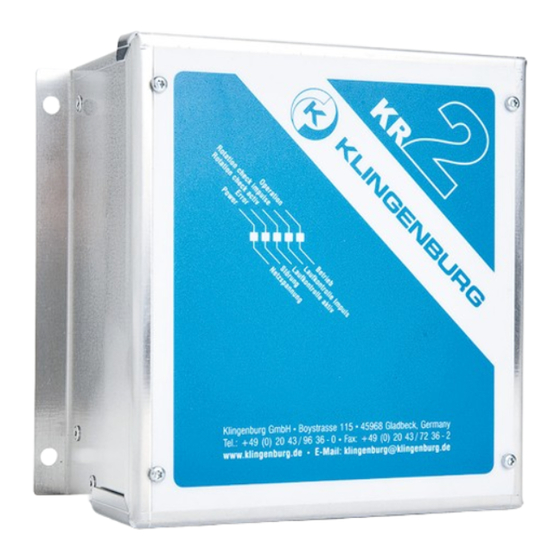

Klingenburg KR2 Kurzbeschreibung
Inhaltsverzeichnis
Quicklinks
Reglerkurzbeschreibung KR2
Seite 2
1. Sicherheits- und Warnhinweis
Seite 6
2. Bestimmungsgemäße Verwendung
der Geräte
Seite 7
3. Funktionen des Reglers
Seite 13
4. Technische Daten
Seite 14
5. Klemmenbelegungsplan
Seite 15
6. Anschluss und Inbetriebnahme
Seite 17
7. Fehlersuche und Störmeldungen
Air
is our element
energy recovery our
passion
Inhaltsverzeichnis
Verwandte Anleitungen für Klingenburg KR2
Inhaltszusammenfassung für Klingenburg KR2
- Seite 1 Reglerkurzbeschreibung KR2 passion energy recovery our Seite 2 1. Sicherheits- und Warnhinweis Seite 6 2. Bestimmungsgemäße Verwendung der Geräte Seite 7 3. Funktionen des Reglers Seite 13 4. Technische Daten Seite 14 5. Klemmenbelegungsplan Seite 15 6. Anschluss und Inbetriebnahme Seite 17 7.
-
Seite 2: Sicherheits- Und Warnhinweise
1. Sicherheits- und Warnhinweise Vor Installation und Inbetriebnahme des Frequenzumrichters lesen Sie bitte diese Betriebsanlei- tung sorgfältig durch und beachten Sie alle Sicherheits- und Warnhinweise. Bewahren Sie diese Betriebsanleitung stets gut erreichbar in der Nähe des Frequenzumrichters auf. Gefahrenstufen: GEFAHR Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. - Seite 3 Während des Betriebs muss gewährleistet werden, dass die Netzspannung ständig anliegt. WARNUNG Der Regler KR2 erzeugt gefährliche elektrische Spannungen und steuert gefährlich drehende mechanische Teile. Bei Missachtung der in diesem Handbuch gegebenen Hinweise kann Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten.
- Seite 4 WARNUNG Arbeiten Sie nicht an der Verdrahtung wenn Netzspannung anliegt. Der Frequenzumrichter darf nicht an Netzspannung angeschlossen werden wenn das Gehäuse geöffnet ist und Bau- teile berührt werden können. Geben Sie besondere Vorsicht bei Aktivierung des automatischen Wiederanlaufs. Um Ver- letzungen durch eventuell unkontrolliertes Wiederanlaufen des Frequenzumrichters nach einem Netzausfall vorzubeugen, installieren Sie auf der Netzseite ein Schaltelement, das bei Netzausfall abfällt und bei Wiederkehr der Spannung nur durch Handbetätigung wieder...
-
Seite 5: Umwelt Und Entsorgung
ACHTUNG Um sicherzustellen, dass Ihr Regler KR2 sicher und zuverlässig arbeitet, müssen alle einschlä- gigen Sicherheitsvorschriften, z. B. Unfallverhütungsvorschriften, berufsgenossenschaftliche Vorschriften, VDE-Bestimmungen etc. beachtet werden. Da diese Bestimmungen im deutsch- sprachigen Raum unterschiedlich gehandhabt werden, muss der Anwender die jeweils für Ihn gültigen Auflagen beachten. -
Seite 6: Bestimmungsgemäße Verwendung
CE-EMV-INSTALLATION Die Regler der Serie KR2 sind keine Haushaltsgeräte, sondern als Komponenten ausschließ- lich für die Weiterverwendung zur gewerblichen Nutzung vorgesehen. Diese sind elektrische Betriebsmittel zur Steuerung von drehzahlgeregelten Antrieben mit Drehstrommotoren und zum Einbau in Maschinen oder Zusammenbau mit weiteren Komponenten zu einer Maschine bestimmt. -
Seite 7: Vorhersehbare Fehlanwendung
Leistung geregelt werden. Mit den KR-Reglern lässt sich die Geschwindigkeit des Ro- tors durch ein analoges Regelsignal über den gesamten Drehzahlbereich einstellen. Der KR2 lässt sich entweder mit einem 0-10V/ 4-20mA Signal steuern. Der Regler eignet sich daher sowohl für die Anbindung an eine herkömmliche Lüftungsautomatik als auch für... -
Seite 8: Besondere Merkmale
überwacht werden. Ein magnetischer Sensor überwacht, bei Anforderung der Wärmerückgewinnung, die Drehung der Rotorspeichermasse. Der KR2 Regler ist als kompaktes und einfach zu bedienendes Einbauregelgerät für kleine Wärmerückgewinnungsanlagen konzipiert (Schutzgrad IP54). Es können Drehstrommotoren mit einer Leistung von bis zu 180 Watt angetrieben werden. -
Seite 9: Optional Erhältliches Zubehör (Rlk) Rotorlaufkontrolle
OPTIONAL ERHÄLTLICHES ZUBEHÖR (RLK) ROTORLAUFKONTROLLE Rotorlaufkontrolle im Rotorgehäuse Klingenburg Secatec Hersteller Klingenburg MMG 120BDKX, PNP SchalterMagnetisch Schutzart IP67 Spannungsvesorgung 10-30 V= Kontakt Magnet Schaltabstand <=30 mm Anschluss Aderfarben blau / braun / schwarz Einsatz Rotoren, Sorptionsräder, Taktsensor Abreinigung... -
Seite 10: Details Zur Installation
DETAILS ZUR INSTALLATION Bei der Montage des Gehäuses ist folgendes zu beachten: Das Gehäuse muss immer an allen vier Befestigungspunkten befestigt werden Es muss für ausreichend Belüftung gesorgt werden Regler sollte immer zugänglich sein Der Regler muss vor Umwelteinflüssen (UV-Strahlung, Regen, Frost) geschützt werden REGLERGEHÄUSE MONTAGE Das Gehäuse hat vier Bohrungen, (6,5 Ø) über diese Bohrungen kann das Gehäuse befestigt... - Seite 11 (Motor 2 x 0,75 mm abgeschirmtes Kabel) 5) Drehstrommotor Klingenburg GmbH Boystrasse 115 45968 Gladbeck, Germany (4 x 0,75 mm Tel.: +49 (0) 20 43 / 96 36 - 0 Fax: +49 (0) 20 43 / 72 36 - 2 www.klingenburg.de...
-
Seite 12: Dip-Schalter Einstellungen
Reset am Regler ausgelöst, egal in welcher Stellung sich der Schalter befindet. 120 - 80 Hz Offset 4-20 mA 2. Offset: Um den KR2 mit 4-20 mA zu betreiben, muss das Offset auf EIN geschaltet werden, um bei 4 mA ein Reset Stillstand des Rades zu ermöglichen. -
Seite 13: Technische Daten
4. Technische Daten Leistung 180 W Absicherung (intern) 6,3 A Träge (5 x 20 mm) Netzspannung 190-240 Volt / 50-60 Hz 1~ Gewicht 1200 g von -10°C bis +35°C (bei Temperaturen unter 0°C ist es erforderlich, die Netzspan- Umgebungstemperatur nung am Gerät ohne Motorlauf einzuschalten, damit sich der Regler vorwärmen kann) Schutzart IP 54... - Seite 14 5. Klemmenbelegungsplan KR2 Jumper Stellung Jumper Stellung 0-20 mA, 4-20mA 0-10 Volt= 10 9 L1 N PE PE PE S0 S1 S2...
- Seite 15 6. Anschluss und Inbetriebnahme ANSCHLUSS Netzanschluß Die KR2/Bus Regler werden mit 230 Volt Wechselstrom 50Hz am Netz angeschlossen. PE-Schutzleiter Der PE- Schutzleiter muss immer angeschlossen werden Motoranschluss Um Störeinflüsse durch die Motorzuleitung auszuschließen, ist es notwendig, diese einzeln in einem abgeschirmten Kabel zu verlegen. Der Regler hat eine Motorausgangsspannung von 3x230 Volt.
- Seite 16 Störmeldekontakt Im Betrieb S0 und S1 geschlossen. Bei Störung oder Netzausfall S0 und S2 geschlossen Steuersignal Für ein Regelsignal 0-20 mA muss der Jumper, wie auf Seite 14 abgebildet, positioniert werden. Bei einem Regelsignal von 4-20 mA muss der DIP-Schalter 2 (Offset) eingeschaltet werden Reglerfreigabe Die Reglerfreigabe wird über die Klemmen 7 und 8 der Steuerklemmleiste gesteuert.
-
Seite 17: Fehlersuche Und Störungen
Nach erfolgtem Anschluss aller Leitungen und Einstellungen des DIP-Schalters nach der Gerä- teausführung, kann die Spannung zugeschaltet werden. Durch Schließen des Freigabe-Kontaktes (7 und 8) ist der KR2 betriebsbereit. Das Regelgerät ist bei Auslieferung für ein Sollwertsignal 0-10 Volt Gleichspannung ausgelegt. Bei 0 – 20 mA oder 4 –... - Seite 18 LEDs Fehler Ursache Abhilfe Netzspannung und Regler hat keine Spannung Feinsicherung prüfen Regler hat keine Funktion die Klemmen am Regler alle Leitungen am Regler ab- werden kurzgeschlossen. klemmen (außer L1/N/PE) Klemmen 7/8 müssen ge- Der Regler hat keine Freiga- Power/Netz LED leuchtet, schlossen sein.
- Seite 19 LEDs Fehler Ursache Abhilfe Speichermasse überprüfen, Schleift oder ist schmutzig. Motor ist zu heiß geworden. Der Motor oder Rotor hat einen Lagerschaden. Der Motor muss in Drei- Motor ist in Sternschaltung eckschaltung 3x230V ange- angeschlossen. schlossen werden. Thermokontakt im Motor ist Motor Übertemperatur Thermokontakt im Motor ist defekt.
- Seite 20 Klingenburg GmbH Boystraße 115 45968 Gladbeck Germany Tel.: +49-20 43-96 36-0 Fax: +49-20 43-7 23 62 E-mail: info@klingenburg.de www.klingenburg.de...
