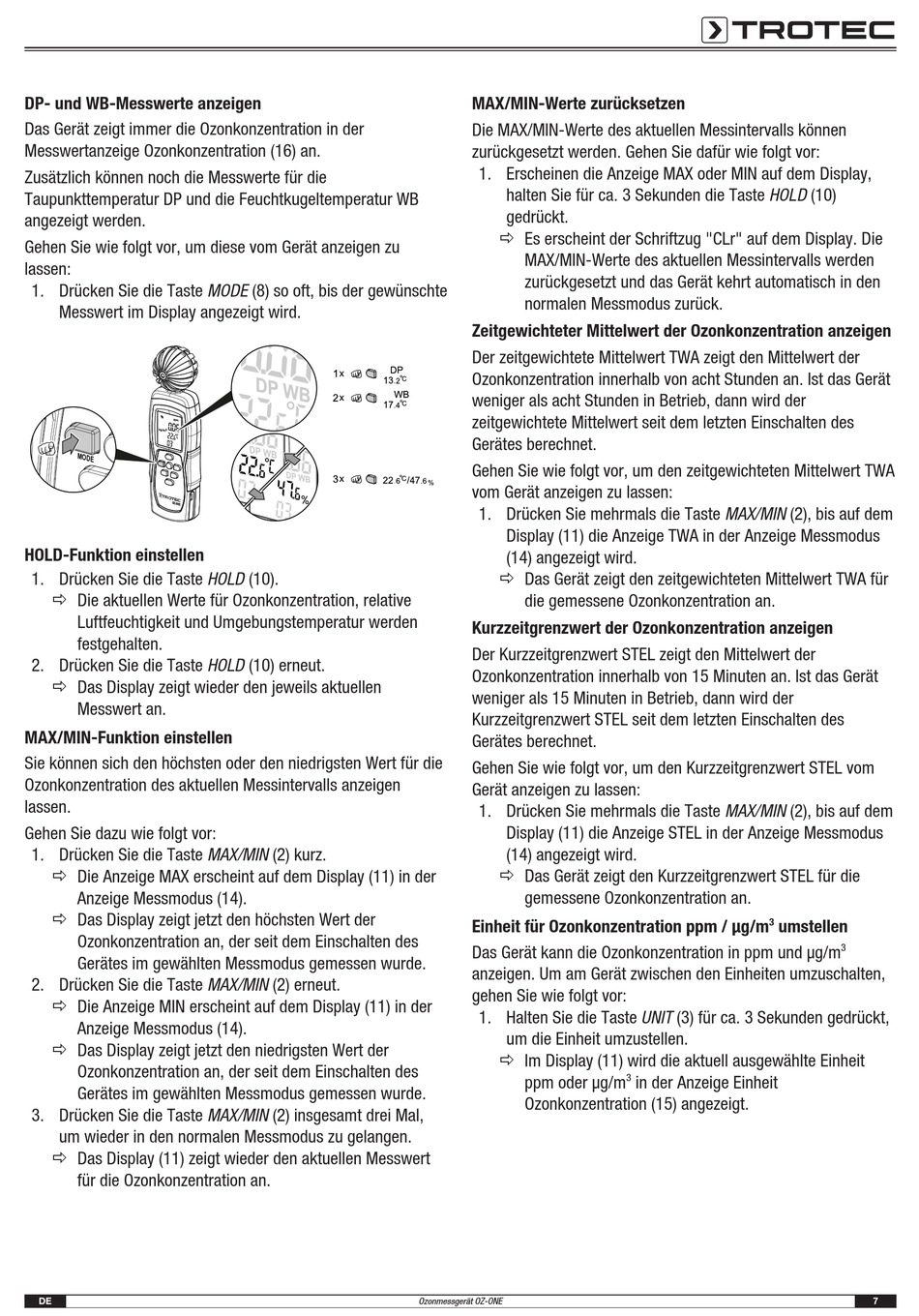

Trotec OZ-ONE Bedienungsanleitung Seite 7

DP- und WB-Messwerte anzeigen
Das Gerät zeigt immer die Ozonkonzentration in der
Messwertanzeige Ozonkonzentration (16) an.
Zusätzlich können noch die Messwerte für die
Taupunkttemperatur DP und die Feuchtkugeltemperatur WB
angezeigt werden.
Gehen Sie wie folgt vor, um diese vom Gerät anzeigen zu
lassen:
1. Drücken Sie die Taste MODE (8) so oft, bis der gewünschte
Messwert im Display angezeigt wird.
HOLD-Funktion einstellen
1. Drücken Sie die Taste HOLD (10).
ð Die aktuellen Werte für Ozonkonzentration, relative
Luftfeuchtigkeit und Umgebungstemperatur werden
festgehalten.
2. Drücken Sie die Taste HOLD (10) erneut.
ð Das Display zeigt wieder den jeweils aktuellen
Messwert an.
MAX/MIN-Funktion einstellen
Sie können sich den höchsten oder den niedrigsten Wert für die
Ozonkonzentration des aktuellen Messintervalls anzeigen
lassen.
Gehen Sie dazu wie folgt vor:
1. Drücken Sie die Taste MAX/MIN (2) kurz.
ð Die Anzeige MAX erscheint auf dem Display (11) in der
Anzeige Messmodus (14).
ð Das Display zeigt jetzt den höchsten Wert der
Ozonkonzentration an, der seit dem Einschalten des
Gerätes im gewählten Messmodus gemessen wurde.
2. Drücken Sie die Taste MAX/MIN (2) erneut.
ð Die Anzeige MIN erscheint auf dem Display (11) in der
Anzeige Messmodus (14).
ð Das Display zeigt jetzt den niedrigsten Wert der
Ozonkonzentration an, der seit dem Einschalten des
Gerätes im gewählten Messmodus gemessen wurde.
3. Drücken Sie die Taste MAX/MIN (2) insgesamt drei Mal,
um wieder in den normalen Messmodus zu gelangen.
ð Das Display (11) zeigt wieder den aktuellen Messwert
für die Ozonkonzentration an.
DE
MAX/MIN-Werte zurücksetzen
Die MAX/MIN-Werte des aktuellen Messintervalls können
zurückgesetzt werden. Gehen Sie dafür wie folgt vor:
1. Erscheinen die Anzeige MAX oder MIN auf dem Display,
halten Sie für ca. 3 Sekunden die Taste HOLD (10)
gedrückt.
ð Es erscheint der Schriftzug "CLr" auf dem Display. Die
MAX/MIN-Werte des aktuellen Messintervalls werden
zurückgesetzt und das Gerät kehrt automatisch in den
normalen Messmodus zurück.
Zeitgewichteter Mittelwert der Ozonkonzentration anzeigen
Der zeitgewichtete Mittelwert TWA zeigt den Mittelwert der
Ozonkonzentration innerhalb von acht Stunden an. Ist das Gerät
weniger als acht Stunden in Betrieb, dann wird der
zeitgewichtete Mittelwert seit dem letzten Einschalten des
Gerätes berechnet.
Gehen Sie wie folgt vor, um den zeitgewichteten Mittelwert TWA
vom Gerät anzeigen zu lassen:
1. Drücken Sie mehrmals die Taste MAX/MIN (2), bis auf dem
Display (11) die Anzeige TWA in der Anzeige Messmodus
(14) angezeigt wird.
ð Das Gerät zeigt den zeitgewichteten Mittelwert TWA für
die gemessene Ozonkonzentration an.
Kurzzeitgrenzwert der Ozonkonzentration anzeigen
Der Kurzzeitgrenzwert STEL zeigt den Mittelwert der
Ozonkonzentration innerhalb von 15 Minuten an. Ist das Gerät
weniger als 15 Minuten in Betrieb, dann wird der
Kurzzeitgrenzwert STEL seit dem letzten Einschalten des
Gerätes berechnet.
Gehen Sie wie folgt vor, um den Kurzzeitgrenzwert STEL vom
Gerät anzeigen zu lassen:
1. Drücken Sie mehrmals die Taste MAX/MIN (2), bis auf dem
Display (11) die Anzeige STEL in der Anzeige Messmodus
(14) angezeigt wird.
ð Das Gerät zeigt den Kurzzeitgrenzwert STEL für die
gemessene Ozonkonzentration an.
Einheit für Ozonkonzentration ppm / μg/m
Das Gerät kann die Ozonkonzentration in ppm und μg/m
anzeigen. Um am Gerät zwischen den Einheiten umzuschalten,
gehen Sie wie folgt vor:
1. Halten Sie die Taste UNIT (3) für ca. 3 Sekunden gedrückt,
um die Einheit umzustellen.
ð Im Display (11) wird die aktuell ausgewählte Einheit
ppm oder μg/m
Ozonkonzentration (15) angezeigt.
