Inhaltszusammenfassung für Nexans GigaSwitch V3 series

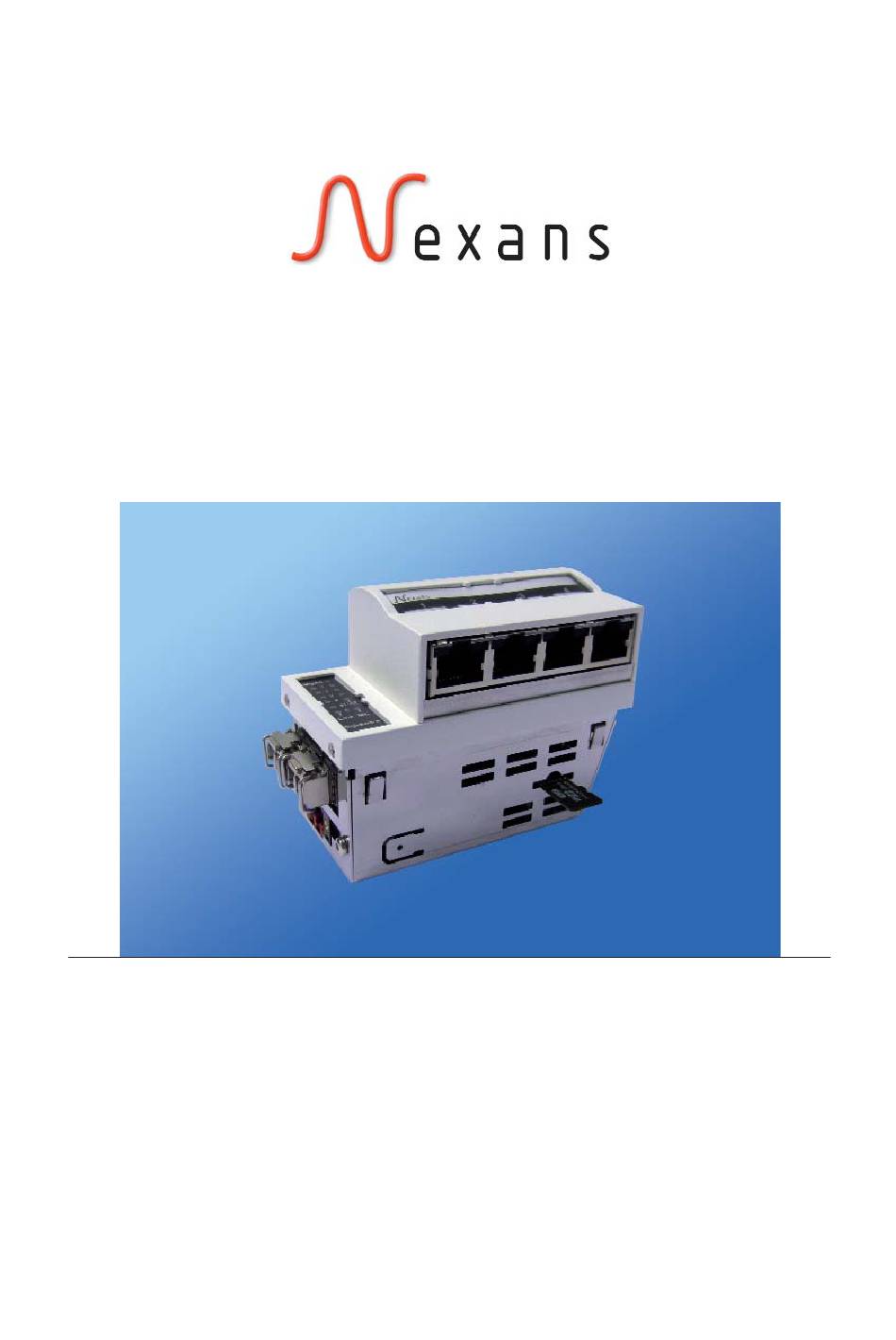

- Seite 1 Technische Dokumentation GigaSwitch V3 46 VDC ... 57 VDC Versionen...
- Seite 2 Seite 2 Telefonische Beratung unter: 02166 27 2220...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemein Anwendung ............Seite Features . -
Seite 4: Allgemein
Allgemein Anwendung Der GigaSwitch V3 bietet die optimale Basis für den Aufbau von sicheren, geswitchten Gigabit Ethernet Netzen im Fiber to the Office (FttO) Umfeld. Snap-In-Installation Die sehr kompakte Bauweise des Switches ermöglicht eine werkzeuglose Snap-In-Installation in Standard 45 mm Kabelkanalsysteme oder Bodentanks ohne spezielle Einbaurahmen! Power Source Equipment (PSE+) Dank der implementierten Power over Ethernet (PoE+) Funktionalität können IP-Telefone, Wireless LAN Access Points oder... -
Seite 5: Ansicht Gigaswitch V3 Tp Sfp-I

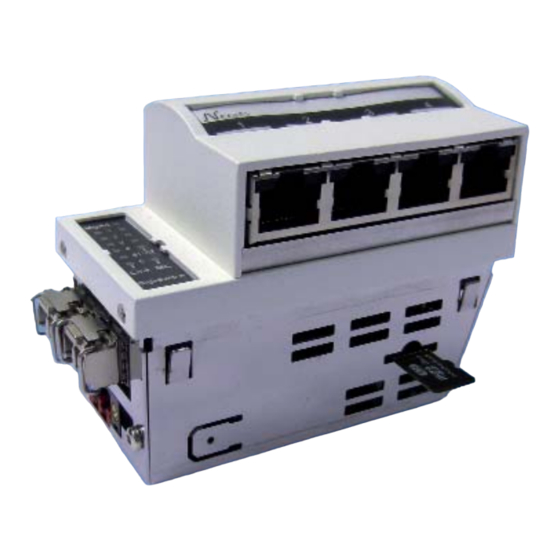

Allgemein 3D Ansicht GigaSwitch V3 TP SFP-I RJ45 Userports (Port 1-4) Memory Card Interface Schematische Darstellung (Abbildung ähnlich) Drehbares Twisted Pair Modul Status LEDs Schematische Darstellung (Abbildung ähnlich) optionale Funktionserde (FPE) RJ45 Uplink SFP Interface Slot (Port 6) (Port 5) Funktionseingang 3 pin Terminal Block (2 Pin-Input) -
Seite 6: Ansicht Gigaswitch V3 Sfp-2Vi
Allgemein 3D Ansicht GigaSwitch V3 SFP-2VI RJ45 Userports (Port 1-4) Memory Card Interface Schematische Darstellung (Abbildung ähnlich) Drehbares Twisted Pair Modul Status LEDs Schematische Darstellung (Abbildung ähnlich) optionale Funktionserde (FPE) SFP Interface Slot SFP Interface Slot (Port 6) (Port 5) Funktionseingang 3 pin Terminal Block (2 Pin-Input) -
Seite 7: Ansicht Gigaswitch V3 Sx Gi(Sc) / Lx Sm(Sc)
Allgemein 3D Ansicht GigaSwitch V3 SX GI(SC) / LX SM(SC) RJ45 Userports (Port 1-4) Memory Card Interface Schematische Darstellung (Abbildung ähnlich) Drehbares Twisted Pair Modul Status LEDs Schematische Darstellung (Abbildung ähnlich) optionale Funktionserde (FPE) Fiber Optik Uplink mit SC-Duplex Anschluss (Port 5) Funktionseingang 3 pin Terminal Block... -
Seite 8: Ansicht Gigaswitch V3 Sx Gi(St) / Lx Sm(St)
Allgemein 3D Ansicht GigaSwitch V3 SX GI(ST) / LX SM(ST) RJ45 Userports (Port 1-4) Memory Card Interface Schematische Darstellung (Abbildung ähnlich) Drehbares Twisted Pair Modul Status LEDs Schematische Darstellung (Abbildung ähnlich) optionale Funktionserde (FPE) Fiber Optik Uplink mit SC-Duplex Anschluss (Port 5) Funktionseingang 3 pin Terminal Block... - Seite 9 Notizen Telefonische Beratung unter: 02166 27 2220 Seite 9...
-
Seite 10: Sicherheitshinweise
Zuleitungen ausreichend abgesichert und dimensioniert sind. Die Systeme dürfen nur mit dem mitgelieferten Installationsnetzteil betrieben werden. Bei Verwendung von Fremdnetzteilen oder einer zentralen Stromversorgung, ist vorher Rücksprache mit Nexans zu halten. Anschlusswerte Die Anschlusswerte sind den entsprechenden Technischen Daten bzw. dem Typenaufkleber zu entnehmen. -
Seite 11: Umwelteinflüsse
Öffnen des Gerätes Vor dem Öffnen des Gerätes muss dieses vom Netz und von allen anderen Spannungsquellen getrennt werden. Eine anschlie- ßende Wartung und Reparatur am geöffneten Gerät unter Spannung darf nur durch Nexans durchgeführt werden. Ersatzteile Es dürfen nur Original Ersatzteile verwendet werden. Andere Ersatzteile sind nur zulässig, wenn dadurch die Sicherheit des Netzgerätes bzw. -
Seite 12: Anzeigen
Start-Up Anzeigen LED Anzeigen Mgmt Anzeige “blau” multicolor Switch bootet bzw. flasht neue Firmware Anzeige “grün” Bootvorgang abgeschlossen und IP Adresse per DHCP erhalten bzw. manuell konfiguriert Anzeige “grün blinkend” Bootvorgang abgeschlossen / DHCP wartet auf gültige IP Adresse Anzeige “rot” Bootvorgang abgeschlossen und Switch läuft mit fester IP Adresse Anzeige “rot blinkend”... -
Seite 13: Booten Mit Fester Ip Adresse
Start-Up Booten mit fester IP Adresse Durch diese Funktion werden die folgenden temporären IP-Einstellungen aktiviert: • IP-Adresse 172.23.44.111 • Netzwerkmaske 255.255.255.0 Über die obige temporäre IP-Adresse kann dann auf den Switch zugegriffen werden um die gewünschten Switchparameter (z.B. die IP-Adresse) zu konfigurieren. Zusätzlich zu den IP-Parametern werden die folgenden temporären Switcheinstellungen vorgenommen: •... -
Seite 14: Grundlagen
Grundlagen Einstellen der Übertragungs-Parameter Viele Probleme aus der Praxis innerhalb der Datennetze lassen sich oft vermeiden. Aufgrund langjähriger Erfahrung könn- nen wir daher folgende Einstellungen empfehlen: Standardeinstellung: (default) Alle TP Ports Auto-Negotiation, IEEE802.3af/IEEE802.3at (Power over Ethernet) Alle 100 Mbit/s FO Ports 100 FDX Alle 1000 Mbit/s FO Ports 1000 FDX (Auto-Negotiation) -
Seite 15: Power Source Equipment (Poe/Poe+)
Standard Nexans SFPs unterstützen diesen Temperaturbereich. (s. Seite 25). Für den Einsatz von Twisted Pair SFPs wird die ausschließliche Verwendung vom Nexans TP SFP , Artikel Nummer 88645917, empfohlen. Es darf gleichzeitig nur ein Twisted Pair SFP pro Switch betrieben werden. Beim Einführen des zweiten Twisted Pair SFP wird der zweite SFP Port aus Sicherheitsgründen abgeschaltet. -
Seite 16: Technische Daten
Technische Daten Technische Daten GigaSwitch V3 SFP-2VI TP SFP-I TP(PD) SFP-I TP(PSE+) SFP-I Speicherkarte optional Speicherkarte optional Speicherkarte optional Speicherkarte optional Bestellnummern 88303853 88303855 88303884 88303885 Memory Card mit MAC Adresse 88300691 88300691 88300691 88300691 LAN Interfaces Teilnehmer-Schnittstellen (Twisted Pair) 4x 10/100/1000 Mbit/s Uplink-Schnittstellen (SFP)* 2x 100/1000 Mbit/s... -
Seite 17: Systeme Mit Fiber Optik Uplink
Technische Daten Technische Daten GigaSwitch V3 SX GI(SC) LX SM(SC) SX GI(ST) LX SM(ST) Speicherkarte optional Speicherkarte optional Bestellnummern 88303886 88303887 88303888 88303889 Memory Card mit MAC Adresse 88300691 88300691 88300691 88300691 LAN Interfaces Teilnehmer-Schnittstellen (Twisted Pair) 4x 10/100/1000 Mbit/s Uplink-Schnittstellen (Fiber Optik) 1x 1000 Mbit/s (SC Duplex) 1x 1000 Mbit/s (SC Duplex) -
Seite 18: Abmessungen
Technische Daten Abmessungen 45mm 74mm 40mm 90mm 74mm 74mm 45mm 45mm 90mm 90mm Seite 18 Telefonische Beratung unter: 02166 27 2220... -
Seite 19: Management Features (Auszug)
• Ausgabe der laufenden Konfiguration im Telnet als CLI Script u. optionale Sicherung auf einem ext. TFTP-Server mögl. • Firmware- und Konfigurationsmanagement mittels Nexans Switch Manager V3 Vermeidung der Korruption durch Firmwareupdate in separaten FLASH Bereich • Vermeidung der Korruption bei Konfigurationsänderungen durch DUAL Konfigurationsverwaltung •... -
Seite 20: Frequently Asked Questions (Faqs)
Systeme z.B. auch an Orten einsetzen an denen keine 24 VDC oder 48 VDC Spannungsversorgung verfügbar ist. Benötigt das System ein Netzgerät? Aktive Systeme benötigen grundsätzlich ein Netzgerät. Das Nexans GigaSwitch Systems kann mit zentraler oder dezentra- ler Stomversorgung betrieben werden. Die 48/54 VDC Stromversorgung kann gleichzeitig zur Speisung der angeschlosse- nen ‘Power over Ethernet’... - Seite 21 Managementsystem gesendet werden. Wie wird der unbefugte Zugriff auf das Netzwerk unterbunden? Die Nexans Switch Systeme unterstützen schon heute alle relevanten Sicherheitsmechanismen wie IEEE 802.1X und MAC-basie- rende Zugangskontrolle. In Verbindung mit einem zentralen Authentication-Server, z.B. RADIUS wird die Sicherheit in Unternehmensnetzen erheblich gesteigert.
-
Seite 22: Bestellnummern
Bestellnummern GigaSwitch V3 SFP-2VI 48V ES3 • 6 Port Switch • 4x Twisted Pair User Port (10/100/1000 Mbit/s) • 2x SFP Uplink Ports (100/1000 Mbit/s) • 4x Power over Ethernet (PoE+) • 46 ... 57 VDC Stromversorgung • SFP Interfaces wahlweise bestückbar mit: - 1x Fiber Optic SFP - 1x Twisted Pair SFP - 1x Fiber Optik SFP und 1x Twisted Pair SFP... - Seite 23 Bestellnummern GigaSwitch V3 SX GI(SC) 48V ES3 • 5 Port Switch • 4x Twisted Pair User Port (10/100/1000 Mbit/s) • 1x Glasfaser Uplink Port (1000 Mbit/s) Ausführung: Multimode, SC-Duplex • 4x Power over Ethernet (PoE+) • 46 ... 57 VDC Stromversorgung Bestellnummer: GigaSwitch V3 SX GI(SC) 48V ES3 .
-
Seite 24: Installation Power Supply Mit Schuko 54Vdc/65W
• inkl. Befestigungssatz für C-Profil Installation (nur bei 88646088) (M3 Schrauben und Rautenplättchen) Einsetzbar für: • für Nexans Installation 65W PSU 88646066 • für Nexans Installation 65W PSU 88646077 Bestellnummer: Mounting Kit für PSU 65W inkl. Schrauben ....88646088 Mounting Kit für PSU 65W ohne Schrauben . - Seite 25 Bestellnummern: Nexans SFP 100 Transceiver GI(LC)E ......88646010 Nexans SFP 100 Transceiver SM(LC)E L10 .....88646011 Nexans SFP 100 Transceiver SM(LC)E L40 .
-
Seite 26: Glossar
Glossary ampere Auto-Negotiation Address Resolution Protocol Communauté Européenne Cisco Discovery Protocol DHCP Dynamic Host Configuration Protocol DDMI Digital Diagnostic Monitoring Interface European Norm Full Duplex gram Graded Index Half Duplex IGMP Internet Group Management Protocol International Electrotechnical Commission IEEE Institute of Electrical and Electronics Engineers International Protection (also Ingress Protection) Information Technology LLDP... - Seite 27 Glossary second Secure Copy Protocol Small Form-factor Pluggable Singemode SNMP Simple Network Management Protocol SNTP Simple Network Time Protocol Secure Shell Transmission Control Protocol Twisted Pair volt volt direct current VLAN Virtual Local Area Network watt Telefonische Beratung unter: 02166 27 2220 Seite 27...
- Seite 28 Systeme von Nexans die Zuverlässigkeit und die Sicherheit, die Sie von Ihrem Netzwerk erwarten. Nexans Deutschland GmbH • Advanced Networking Solutions Bonnenbroicher Str. 2-14 • 41238 Mönchengladbach Tel +49 (0) 2166 27-2220 • Fax +49 (0) 2166 27-2499 • E-Mail: sales.ans@nexans.com • www.nexans.de/ans...
