  • Seite 1 Monitor inteligente de electricidad. Intelligent electricity monitor.

  • Seite 2: Inhaltsverzeichnis

    Contenido - Content Manual Técnico del BAT ......................3 Descripción ..........................3 Presentación del Equipo ......................4 Instalación ..........................5 Mantenimiento ......................... 7 Funcionamiento ........................7 Características técnicas ......................9 Normas y estándares ......................... 9 BAT Technical Manual ......................10 Description ..........................

  • Seite 3: Manual Técnico Del Bat

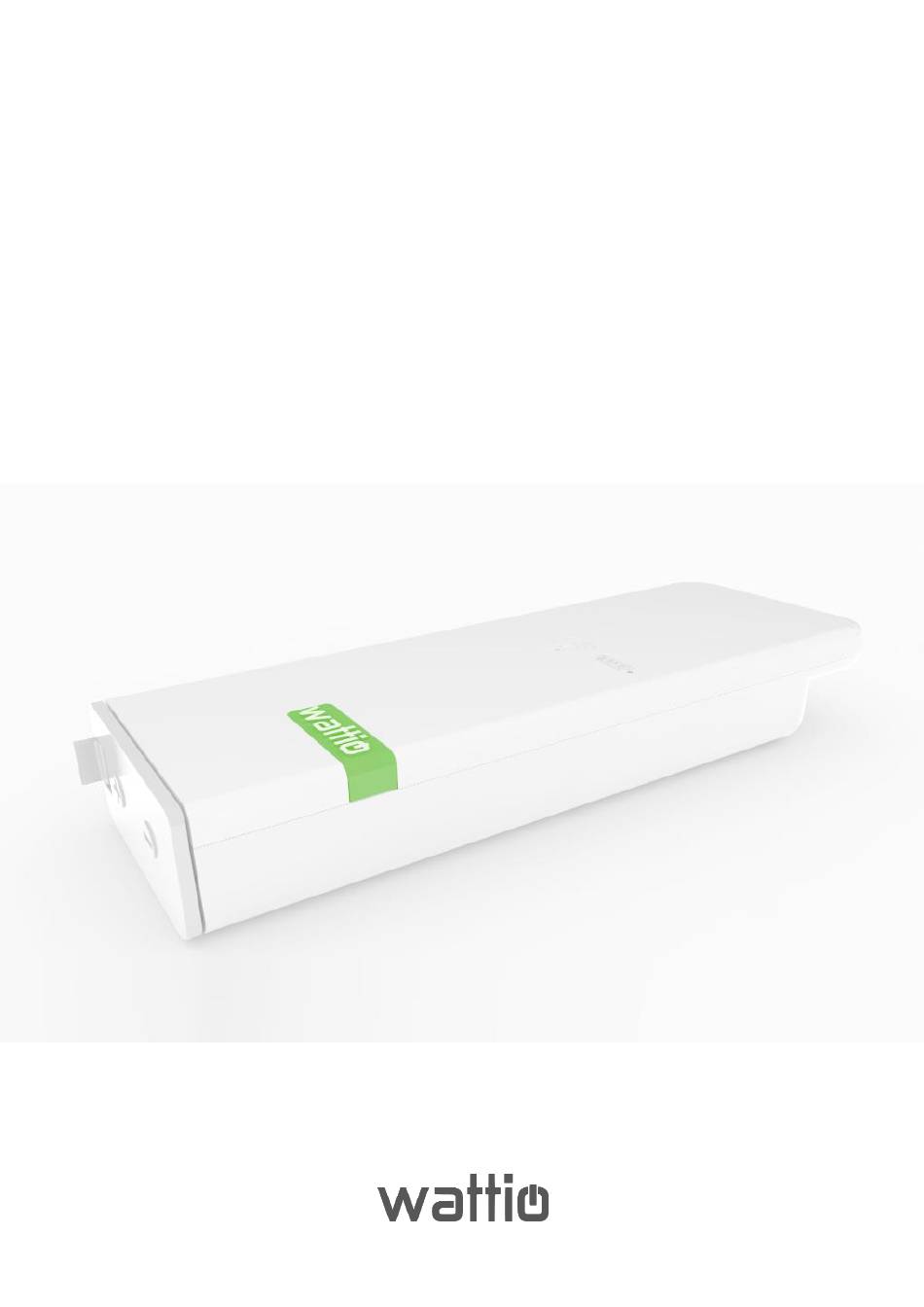

    Manual Técnico del BAT Descripción Monitor de electricidad que se coloca en el cuadro eléctrico y mide el consumo en tiempo real de tres circuitos. Sirve para comparar el consumo de tu casa con otras casas a través de un ranking y para consultar históricos con el objeto de reducir el consumo de energía.

  • Seite 4: Presentación Del Equipo

    Presentación del Equipo Comandos y elementos principales de uso y manipulación 4 5 6 Tapeta LED indicador Reset Canal3 Canal2 Canal1 Dimensiones generales.

  • Seite 5: Instalación

    Para los cambios de pila se aconseja desconectar la fuente general de energía. PASOS DE INSTALACIÓN: Antes de comenzar la instalación del BAT, es importante anotar su código para la fase de registro del sistema en la plataforma web. A la hora de instalar el BAT, debe desconectarse el suministro de energía. Se recomienda que el equipo sea instalado por un profesional cualificado.
  • Seite 6 4º Colocar las pinzas amperimétricas en los circuitos que quieran ser analizados. Es importante colocar una sola fase por pinza y dejar el BAT colocado dentro del cuadro. Gracias a sus pequeñas dimensiones, resulta muy sencillo.

  • Seite 7: Mantenimiento

    Una vez instalado, el BAT debe ser registrado en el sistema a través del asistente de configuración de la plataforma web. NOTA: Se recomienda no cerrar el cuadro eléctrico hasta que el sistema haya sido registrado con éxito. En caso de que sea necesario, puede restablecer la configuración inicial presionando el Reset con la...
  • Seite 8 A través del GATE, también se puede analizar el consumo a tiempo real de una manera local, rápida y muy cómoda desde casa. NOTA: Wattio evoluciona día a día, por lo que puede que las imágenes tomadas de las distintas aplicaciones no se correspondan con su versión.

  • Seite 9: Características Técnicas

    Conformidad del producto con la legislación de la UE. Conformidad del producto con la legislación de la UE. Conformidad del producto con la directiva de residuos de aparatos eléctricos y electrónicos. NOTA: las declaraciones de conformidad de las normas CE y FCC están accesibles en www.wattio.com/doc.

  • Seite 10: Bat Technical Manual

    BAT Technical Manual Description Electricity Monitor that measures the real time energy consumption of three circuits. Useful ranking to compare energy consumption between your home and other homes as well as analyzable historic data to get the goal of reducing the energy consumption.

  • Seite 11: Device Presentation

    Device presentation Main interactions elements: 4 5 6 Battery cover LED indicator Reset Chanel3 Chanel2 Chanel1 General dimensions:...

  • Seite 12: Installation

    To change the batteries it is recommended to switch off the general energy supply system. INSTALLATION STEPS The power grid must be disconnected for the BAT installation. It is recommended, the installation to be done by a qualified professional. Before going ahead with the installation process it is important to write down the code of the BAT for its registration later on.
  • Seite 13 4. Place the amperimetric clamps in the circuits to be analyzed. It is important to clamp just one cable per circuit. Place the BAT inside the electrical box. Thanks to its small dimensions it fits everywhere.

  • Seite 14: Maintenance

    Once the BAT has been installed, it is necessary to register in following the Wizard on the web platform. NOTICE: it is highly recommended not to close the electrical panel until the registration has been successfully done. In case of necessary, due to an installation incidence...
  • Seite 15 On the GATE a brief consumption summary is also available locally for a quick view. NOTICE: Wattio evolves very quickly, so it might happen that the images illustrating the app could have already changed according to your software version.

  • Seite 16: Technical Specifications

    IP20 according to EN 60529 Grado de contaminación Product Compliance with EU legislation. Product Compliance Directive on Waste Electrical and Electronic Equipment Equipment protected with double insulation or reinforced insulation The applied standard norm declaration for CE and FCC are both available on www.wattio.com/doc.

  • Seite 17: Technisches Handbuch Bat

    Technisches Handbuch BAT Beschreibung Elektrizitäts-Monitor, den man im Stromkasten anbringt und der den Konsum in Echtzeit von drei Kreisläufen misst. Vergleicht den Konsum in Ihrem Haus mit anderen Haushalten und analysiert historische Daten mit dem Ziel, den Energieverbrauch zu senken.

  • Seite 18: Gerätepräsentation

    Gerätepräsentation Befehle und Elemente für die Verwendung und Handhabung: 4 5 6 Batterieabdeckung LED-Anzeige Reset-Knopf Kanal 3 Kanal 2 Kanal 1 Allgemeine Abmessungen: *Maβe in mm...

  • Seite 19: Installation

    Sie sie nicht. Um die Batterien zu wechseln empfiehlt es sich, den Hauptstrom auszuschalten. INSTALLATIONSSCHRITTE: Vor der Installation ist es wichtig, dass Sie sich den Code für die Registrierung des Wattio- Systems auf der Web-Plattform notieren. Beispiel Für die Installation des BATs müssen Sie das Stromnetz abschalten. Es wird empfohlen, dies von einem qualifizierten Spezialisten durchführen zu lassen.
  • Seite 20 überwachten Kreisläufe. 4º Bringen Sie die Klemmen in die Kreisläufe an, die analysiert werden sollen. Es ist wichtig, nur eine Klemme pro Kabel anzubringen. Platzieren Sie den BAT im Kasten. Dank seiner kleinen Abmessungen geht das ganz einfach.

  • Seite 21: Instandhaltung

    Um die Batterieabdeckung zu entfernen, drücken Sie, wie auf der Abbildung gezeigt wird. HINWEIS: Um die Batterien zu wechseln, muss der BAT vom Stromnetz getrennt werden. Funktion Der Verbrauch kann in den drei Apps angezeigt werden. Dies geschieht in Echtzeit. Es wird auch der kumulierte Verbrauch in Watt, Euro und CO2 angezeigt.
  • Seite 22 Über das GATE können Sie auch den Konsum in Echtzeit und lokal, schnell und ganz einfach von zuhause aus analysieren. HINWEIS: Wattio entwickelt sich sehr schnell weiter, so kann es sein, dass die Bilder in den verschiedenen Apps nicht mit Ihrer Version übereinstimmen.

  • Seite 23: Technische Merkmale

    IP20 gemäβ EN 60529 Verschmutzungsgrad Produkteinhaltung mit der EU-Gesetzgebung: Übereinstimmung des Produktes mit der Gesetzgebung der EU Übereinstimmung des Produktes mit der EEAG-Richtlinie (Richtlinie über Elektro- und Elektronikaltgeräte) HINWEIS: Die angewandte Standardnorm-Erklärung für die CE und FCC sind beide auf www.wattio.com/doc verfügbar.
