Belkin ExpandView CAT5 Installationsanleitung
Verwandte Anleitungen für Belkin ExpandView CAT5
Inhaltszusammenfassung für Belkin ExpandView CAT5
- Seite 2 P75110ea_F1DV108Aea_QIG.indb 2 25/1/06 9:05:53 am...

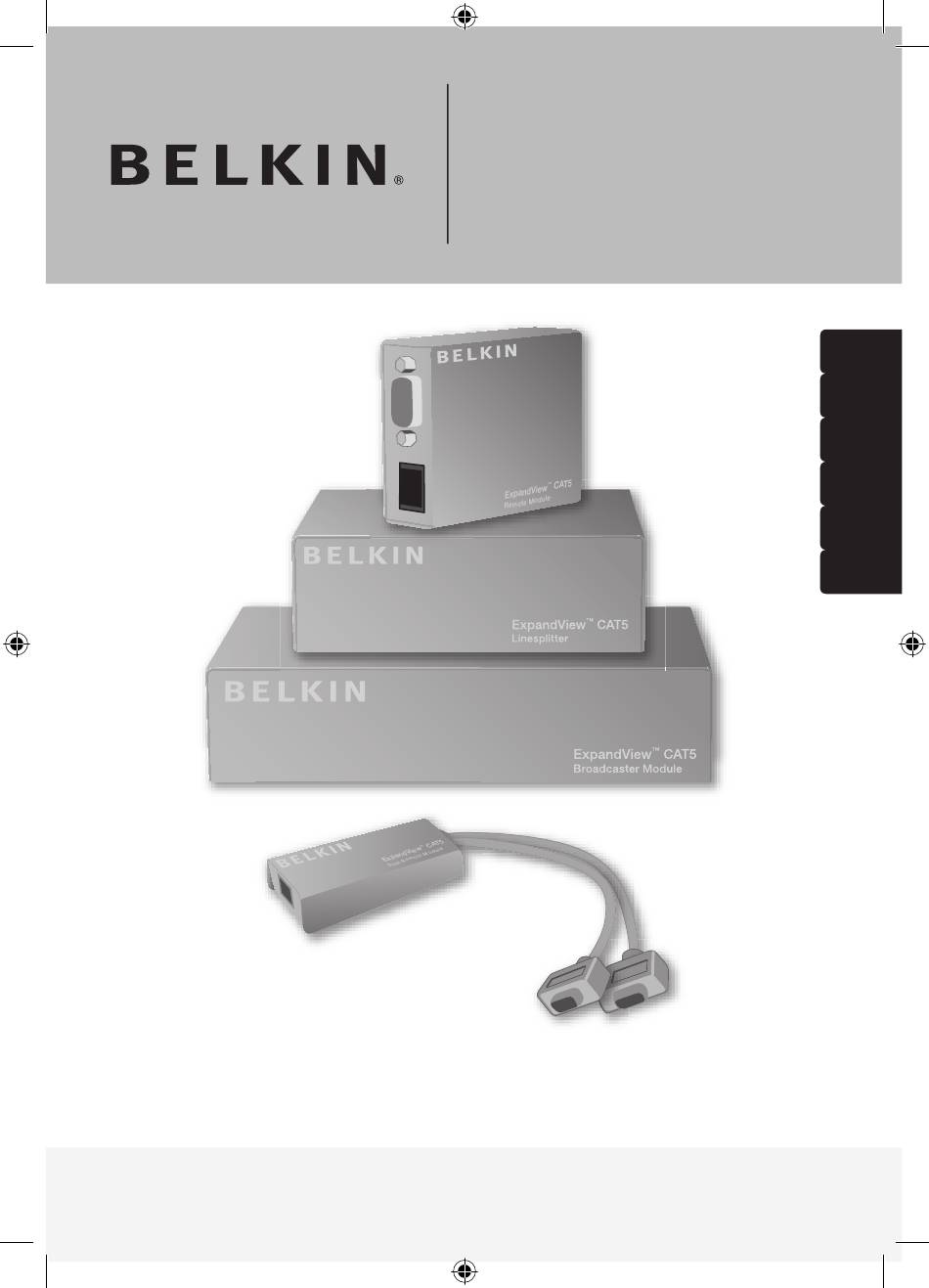

- Seite 31 ExpandView CAT5 ™ Installationsanleitung F1DV108Aea P75110ea_F1DV108Aea_QIG.indb 13 25/1/06 9:06:29 am...
- Seite 32 INHALTSVERZEICHNIS Einleitung 1. Was ist der ExpandView CAT5? ............. 1 ™ Übersicht 2. Die vielen Funktionen des ExpandView CAT5?........2 ™ 3. Der ExpandView CAT5?................3 ™ Installation 4. Erweiterung des ExpandView CAT5? ............. 5 ™ 5. Vorbereitung des Geräts................5 6.
-
Seite 33: Einleitung
EINLEITUNG 1. Was ist der ExpandView CAT5? ™ Der ExpandView CAT5 von Belkin sendet hochauflösende ™ Echtzeit-Grafiksignale an hunderte entfernte Monitore. Der ExpandView CAT5 besteht aus folgenden Komponenten: ™ • Sender + Kontrolleinheit • Leitungs-Splitter zur Erweiterung des Systems • Fernsteuerungsmodul für die Verbindung mit jedem entfernten Monitor/Computer •... -
Seite 34: Übersicht
ÜBERSICHT 2. Die vielen Funktionen des ExpandView CAT5 ™ Sie können den ExpandView CAT5 folgendermaßen einsetzen: ™ (A) Ohne die Kontrolleinheit sendet der ExpandView CAT5 ununterbrochen eine ™ Monitoranzeige an alle Fernesteuerungscomputer. (B) Mit der Kontrolleinheit • Sendet eine Monitoranzeige an alle Fernsteuerungsmonitore •... -
Seite 35: Der Expandview ™ Cat5
ÜBERSICHT 3. Der ExpandView CAT5 ™ In den Abbildungen werden Sendemodul, Leitungs-Splitter, Fernsteuerungsmodus und Dual-Fernsteuerungsmodus gezeigt. Sender-Modul Netzanschluss System-Kabel Monitor ExpandView CAT5 Grafikkabel Kontroll-Einheit Leitungs-Splitter Netzanschluss System-Kabel System-Kabel vom Sender oder vorhergehenden Leitungs-Splittern P75110ea_F1DV108Aea_QIG.indb 3 25/1/06 9:06:30 am... - Seite 36 ÜBERSICHT Fernsteuerungsmodul Grafikkabel System-Kabel Bild-Korrektur SEITE A SEITE B Monitor Dual-Fernsteuerungsmodul An Monitore Fernsteuerungsmodul System-Kabel An Monitore P75110ea_F1DV108Aea_QIG.indb 4 25/1/06 9:06:30 am...
-
Seite 37: Installation
INSTALLATION 4. Erweiterung des ExpandView CAT5 ™ Sie können den ExpandView CAT5 auf 512 Fernsteuerungsmodule ™ erweitern, wenn Sie 2 Ebenen mit Leitungs-Splittern einrichten. Leitungs- Splitter in der Ebene 1 können mit 8 Fernsteuerungsmodulen oder Leitungs- Splittern verbunden werden. Leitungs-Splitter in der Ebene 2 können mit 8 Fernsteuerungsmodulen verbunden werden (Siehe Seite 7). -
Seite 38: Das Fernsteuerungs-Grafikkabel
INSTALLATION Das Fernsteuerungs-Grafikkabel Das Fernsteuerungs-Grafikkabel wird nur mit dem Fernsteuerungsmodul verwendet, wenn der Dongle an einen Computer angeschlossen ist. Anschließen der CAT5-Kabel Hinweis! Verbinden Sie die CAT5-Kabel mit dem Sender und dem Leitungs-Splitter, wenn die Geräte ausgeschaltet sind. Wir empfehlen, die CAT5-Kabel anzuschließen, BEVOR Sie die Geräte an das Stromnetz anschließen. -
Seite 39: Konfiguration
KONFIGURATION 7. Die Einstellung des ExpandView™ CAT5 für eine CBT- Anwendung (Computer-Lernprogramm) In der Abbildung unten wird die Einrichtung des ExpandView CAT5 mit ™ der ExpandView CAT5-Kontrolleinheit und die optionalen Fernsteuerungs- ™ Computer angzeigt. Das Dual-Fernsteuerungsmodul hat keinen VGA-Eingang und ist daher nicht für CBT-Anwendungen geeignet. Kontroll- Einheit Sender-Modul... -
Seite 40: Die Anschlüsse Des Expandview ™ Cat5
KONFIGURATION 8. Die Anschlüsse des ExpandView CAT5 ™ In dieser Abbildung sind die Anschlüsse des ExpandView CAT5wiedergegeben. ™ Kontroll- Einheit CAT5-Kabel an Fernsteuerungs- oder Leitungs- Splitter Sender- Modul CAT5-Kabel an Fernsteuerungs- oder Sender- Grafikkabel Leitungs-Splitter Computer CAT5-Kabel an Fernsteuerungs- oder Leitungs-Splitter Leitungs- Splitter... -
Seite 41: Die Einstellung Des Expandview ™ Cat5 Ohne Fernsteuerungs-Computer
KONFIGURATION 9. Die Einstellung des ExpandView CAT5 ohne ™ Fernsteuerungs-Computer In dieser Abbildung wird die Einstellung des ExpandView CAT5 ohne optionale ™ Computer dargestellt, die mit den Fernsteuerungsmodulen und dem Dual- Fernsteuerungsmodul verbunden werden können. Verbinden Sie den Sender und die Leitungs-Splitter wie in Abbildung 1 dargestellt. -
Seite 42: Bedienung Des Expandview ™ Cat5
KONFIGURATION 10. Bedienung des ExpandView CAT5 ™ Nach der Verbindung sendet der ExpandView CAT5 an alle Fernsteuerungs- ™ Monitore. Die Kontrolleinheit Die Kontrolleinheit ist unten abgebildet An den Kontroll- Port des Senders Mit dem ExpandView CAT5 kann die Kontrolleinheit ™ folgende Funktionen ausüben: Master für alle Drücken auf den Schaltknopf Master to all (Master für alle), um... -
Seite 43: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN SYSTEM Auflösung Max. 1600x1200 / 75 Hz Systemkabel CAT5 UTP- oder FTP 2x4x24 AWG-Massivleiterkabel Maximaler Abstand 110 m Eingangs-/Ausgangs-Grafiksignale Analoges Signal rot, grün, blau 0,7v p-p 75 Ohm Sync. TTL-Kompatibel Horizontal-/Vertikal-Sync. Polarität Positiv/Negativ Betriebstemperatur 0ºC bis 40ºC Lagertemperatur -40ºC bis 70ºC Relative Luftfeuchtigkeit relative Luftfeuchtigkeit (nicht kondensierend) - Seite 44 +49 (0) 89 143405 100 Fax +34 (0) 9 02 02 00 34 Fax Belkin Technischer Support Europa: 00 800 223 55 460 © 2006 Belkin Corporation Alle Rechte vorbehalten. Alle Produktnamen P75110ea sind eingetragene Marken der angegebenen Hersteller. P75110ea_F1DV108Aea_QIG.indb 12...
- Seite 45 ExpandView CAT5 ™ Beknopte installatiehandleiding F1DV108Aea P75110ea_F1DV108Aea_QIG.indb 13 25/1/06 9:06:46 am...
-
Seite 73: Guida Di Installazione Rapida
ExpandView CAT5 ™ Guida di installazione rapida F1DV108Aea P75110ea_F1DV108Aea_QIG.indb 13 25/1/06 9:07:20 am... - Seite 87 P75110ea_F1DV108Aea_QIG.indb 13 25/1/06 9:07:35 am...
