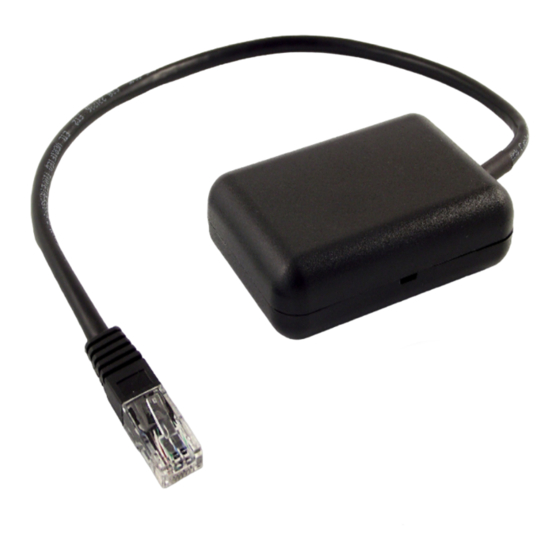

QUORION QSM Betriebsanleitung
Signatur-modul
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für QUORION QSM
- Seite 1 Betriebsanleitung QUORiON-Signatur-Modul...
- Seite 2 Deutschland Originalbetriebsanleitung Die in diesem Dokument enthaltenen Informationen sind Eigentum der QUORiON Data Systems GmbH. Die Veröffentlichung, ganz oder in Teilen, bedarf der Zustimmung der QUORiON Data Systems GmbH. © 2016 QUORiON Data Systems GmbH Irrtum und technische Änderungen vorbehalten...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument ................ 5 Gültigkeitsbereich ......................... 5 Weiterführende Informationen .................... 5 Verwendete Symbole ......................5 1.3.1 Gestaltung zusätzlicher Informationen ..................5 1.3.2 Symbole ............................. 5 1.3.3 Auszeichnungen ......................... 6 1.3.4 Nomenklatur ..........................6 Sicherheit ......................7 Bestimmungsgemäße Verwendung .................. - Seite 4 Inhaltsverzeichnis Nullbelege erstellen ..................16 RKSV-relevante Daten verwalten ..............17 Externe Datensicherung durchführen ................. 17 6.1.1 RKSV-Daten von QTouch-Modellen sichern ................17 6.1.2 RKSV-Daten von QMP/CR-Modellen sichern ................17 Interne SD-Karte tauschen (nur QMP-Modelle) ..............18 Fehlermeldungen ................... 19 Außerbetriebnahme & Entsorgung ..............20...
-
Seite 5: Hinweise Zu Diesem Dokument
Hinweise zu diesem Dokument Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt ausschließlich für den Gerätetyp QUORiON-Signatur-Modul. Dieses Dokument ist für den Endanwender. Weiterführende Informationen Weiterführende Informationen finden Sie im „Handbuch Registrierkassen“ des Bundesministeriums für Finanzen unter: https://finanzonline.bmf.gv.at/eLearning/BMF_Handbuch_Registrierkassen.pdf Verwendete Symbole 1.3.1... -
Seite 6: Auszeichnungen
Beispiel Fett ─ Schaltflächen ─ Klicken Sie in der Menüleiste auf die ─ Tasten Schaltfläche Betriebsart (C). Kursiv Öffnet das Menü Betriebsart ─ Menüs ─ ─ Dialogfelder 1.3.4 Nomenklatur Vollständige Benennung Benennung in diesem Dokument QUORiON-Signatur-Modul QSM/Produkt Bundesministerium für Finanzen... -
Seite 7: Sicherheit
Stößen, extremer Luftfeuchtigkeit oder Nässe ausgesetzt werden. Eine andere Verwendung als die beschriebene ist nicht bestimmungsgemäß. Das QUORiON-Signatur-Modul ist nach dem aktuellen Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer Verwendung Beeinträchtigungen des QUORiON-Signatur-Modul und anderer Sachwerte entstehen. -
Seite 8: Grundlegende Sicherheitshinweise
Sicherheitshinweise zu befolgen. Unfallgefahr durch Stromschlag oder Brand Durch den Einsatz von Zubehör oder Ersatzteilen die nicht von QUORiON freigegeben wurden sowie durch unsachgemäße Verwendung des Kassensystems und dessen Komponenten kann es zu Unfällen kommen, bei denen Personen schwer oder tödlich verletzt werden können. -
Seite 9: Produktbeschreibung
Kassensystem erstellte Beleg einen verschlüsselten Code mit Signaturdaten beinhaltet. Typenschild Das Typenschild identifiziert das QSM eindeutig. Das Typenschild befindet sich auf der Rückseite des QSM. Die Angaben auf dem Typenschild benötigen Sie bei Fragen an Ihren Fachhändler. Abbildung 1: Typenschild QSM Position Bezeichnung Herstelleradresse Symbol für die getrennte Sammlung von Elektro- und Elektronikgeräten. -
Seite 10: Technische Daten
Produktbeschreibung Technische Daten Prozessor 32 Bit ARM Taktfrequenz 48 MHz Speicher Programmspeicher 32 kB Flash Arbeitsspeicher 6 kB RAM Anschluss-Kabel Seriell 1 x RS232 Signatur Signaturerstellungseinheit Mini-SIM Spezifikationen Abmessungen Gehäuse (L x B x H) 80 x 56 x 24 mm Abmessung Anschluss-Kabel (L) 421 mm Gewicht... -
Seite 11: Erstinbetriebnahme Gemäß Rksv
Führen Sie die Smartcard in den Karten-Schlitz des QSM ein. Schließen Sie das QSM. Schließen Sie das QSM an die Schnittstelle „RS232 5V Port 1“ des Kassensystems an (siehe Kapitel „Schnittstellen“ in der Betriebsanleitung des jeweiligen Kassensystems). Die Smartcard ist ordnungsgemäß angeschlossen. -
Seite 12: Qmp/Cr-Modelle
Voraussetzung: Kassensystem ist eingeschaltet und befindet sich in Betriebsart --P--. Smartcard ist in QSM installiert. QSM ist an Kassensystem angeschlossen ( siehe Kapitel 4.1, S. 11). Vorgehen: Geben Sie über die Nummerntasten die Zahlenkombination 98 ein. Drücken Sie die Taste PLU. -
Seite 13: Kassensystem Registrieren
Erstinbetriebnahme gemäß RKSV Kassensystem registrieren 4.4.1 QTouch-Modelle Zusätzlich benötigtes Material: PC mit Internetverbindung USB-Laufwerk Voraussetzung: Kassensystem ist eingeschaltet und befindet sich in Betriebsart --P--. USB-Laufwerk ist am Kassensystem installiert. Vorgehen: Geben Sie über die Nummernschaltfläche die Zahlenkombination 4321 ein. Drücken Sie die Schaltfläche Type. -
Seite 14: Kassensystem Aktivieren
Erstinbetriebnahme gemäß RKSV Schalten Sie das Kassensystem aus und entnehmen Sie die interne SD-Karte aus dem Kassensystem. Installieren Sie die SD-Karte am SD-Kartenleser des PC. Registrieren Sie Ihr Kassensystem auf Finanzonline.at. Nutzen Sie dazu die Daten der Datei „KEY.txt“ auf der SD-Karte: Geben Sie die „Kassenidentifikationsnummer (Serial)“... -
Seite 15: Qmp/Cr-Modelle
Erstinbetriebnahme gemäß RKSV Startbeleg ist nicht korrekt. Prüfen Sie die Registrierungsinformationen. Kontaktieren Sie Ihren Fachhändler. Archivieren Sie den Startbeleg. Das Kassensystem ist ordnungsgemäß aktiviert. 4.5.2 QMP/CR-Modelle Voraussetzung: Kassensystem befindet sich in Betriebsart --P--. Vorgehen: Geben Sie über die Nummerntasten die Zahlenkombination 4322 ein. Drücken Sie die Taste PLU. -
Seite 16: Nullbelege Erstellen
Nullbelege erstellen Nullbelege erstellen Die Registrierkassensicherheitsverordnung (RKSV) fordert die Erstellung eines Beleges mit Betrag Null (0). Durch die Erstellung dieses Nullbeleges werden die Zwischenstände des Umsatzzählers im Datenerfassungsprotokoll des Kassensystems gespeichert. Der Nullbeleg muss ausgedruckt, geprüft und aufbewahrt werden: ─ zu jedem Monatsende (Monatsbeleg) ─... -
Seite 17: Rksv-Relevante Daten Verwalten
RKSV-relevante Daten verwalten RKSV-relevante Daten verwalten Externe Datensicherung durchführen Die Registrierkassensicherheitsverordnung (RKSV) fordert, dass die Daten des Datenerfassungsprotokolls mindesten vierteljährlich auf einem elektronischen externen Medium unveränderbar zu sichern sind. 6.1.1 RKSV-Daten von QTouch-Modellen sichern Zusätzlich benötigtes Material: USB-Laufwerk Voraussetzungen: ... -
Seite 18: Interne Sd-Karte Tauschen (Nur Qmp-Modelle)
Die Daten sind ordnungsgemäß gesichert. Interne SD-Karte tauschen (nur QMP-Modelle) Beim Wechsel der internen SD-Karte von QUORiON-Kassensystemen muss eine Initialisierung der neuen SD-Karte am Kassensystem vorgenommen werden. Dies soll die RKSV-konformen Daten vor Zugriff von Unberechtigten sowie vor Verwechslungen der SD-Karten bei der externen Datensicherung schützen. -
Seite 19: Fehlermeldungen
Laufwerk ist zu 100% belegt. Ein SD- ( siehe Kapitel 6.2, S. 18). Kartenwechsel ist nötig. Signatur Ausfall Das QSM ist nicht an das Stellen Sie sicher, dass das QSM an Kassensystem angeschlossen. das Kassensystem angeschlossen ist. Starten Sie das Kassensystem neu. -
Seite 20: Außerbetriebnahme & Entsorgung
Der Beleg mit Umsatz 0 € ist erzeugt. Das Kassensystem ist ausgeschaltet. Vorgehen: Entfernen Sie das QSM von der Schnittstelle des Kassensystems. Öffnen Sie das QSM. Entfernen Sie die Smartcard aus dem Karten-Schlitz des QSM. Das QSM ist ordnungsgemäß außer Betrieb genommen. - Seite 21 Notizen...
