Inhaltszusammenfassung für Hanwha Techwin SDH-B94047BF
- Seite 1 4K VIDEO-SICHERHEITSSYSTEM Kurzstartanleitung...
-
Seite 2: Fehlerbehebung
Fehlerbehebung Wenn Sie einen Videoverlust feststellen, vergewissern Sie sich, dass alle Kabel ordnungsgemäß und sicher mit dem DVR verbunden sind. • Überprüfen Sie Ihre Netzwerkverbindung • Überprüfen Sie Ihren Benutzernamen und Ihr Passwort • Starten Sie den DVR erneut, falls Sie Probleme bei der Herstellung der Verbindung haben. Hauptmenü... - Seite 3 DVR-Einrichtung KIT-Modell SDH-B94047BF/SDH-C94087BF/SDH-E95127BF DVR-Modell SDR-94307/SDR-95307 • 8Ka-DVR CAUTION RISK OF ELECTRI SHOCK DO NOT OPEN CAUTION : TO REDUCE THE RISK OF ELECTRICAL SHOCK DO NOT OPEN COVERS. NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. WARNING : TO PREVENT FIRE OR SHOCK HAZARD. DO NOT EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR OUTDOOR USE TO RAIN OR MOISTURE.
- Seite 4 Zubehörkategorie und Qualität können je nach Verkaufsregion verschieden sein. Dem Administrator wird empfohlen die Fernbedienung sorgsam aufzubewahren, um eine Initialisierung vornehmen zu können, für den Fall, dass das Passwort verloren geht. • SDH-B94047BF SDR-94307 SDC-99447BF 60 Fuß Kabel für Kamera...
- Seite 5 • SDH-E95127BF SDR-95307 SDC-99447BF 60 Fuß Kabel für Kamera Ethernetkabel Fernbedienung / HDMI-Kabel Batterie (AAA x 2) für Maus Leistungsteiler (2PCS) Fernbedienung Schraube x 3EA (pro Kamera) / Netzteil für DVR / Druckmaterial Anker x 3EA (pro Kamera) Netzteil für 8 Kameras(2PCS) Deutsch _...

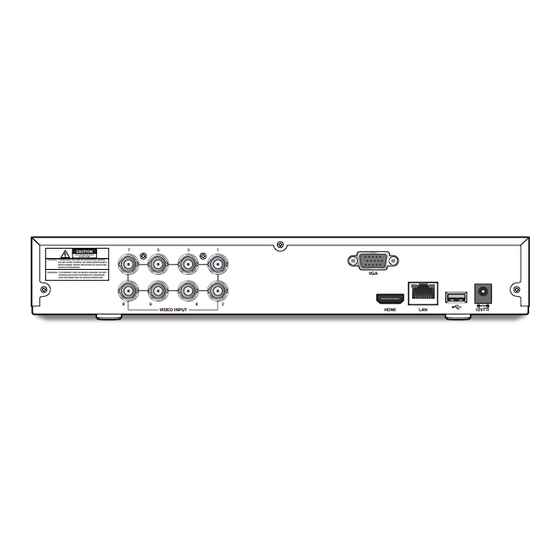

- Seite 6 DVR-Einrichtung CAUTION RISK OF ELECTRI SHOCK DO NOT OPEN CAUTION : TO REDUCE THE RISK OF ELECTRICAL SHOCK DO NOT OPEN COVERS. NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL. WARNING : TO PREVENT FIRE OR SHOCK HAZARD. DO NOT EXPOSE UNITS NOT SPECIFICALLY DESIGNED FOR OUTDOOR USE TO RAIN OR MOISTURE.
- Seite 7 Verbinden Sie ein Ende des Ethernet-Kabels mit dem LAN-Port Ihres Routers und das andere Ende des Kabels mit dem Ethernet-Anschluss an der Rückseite. CAUTION RISK OF ELECTRI SHOCK DO NOT OPEN CAUTION : TO REDUCE THE RISK OF ELECTRICAL SHOCK DO NOT OPEN COVERS.
- Seite 8 Start-Up-Assistent Ändern Sie Ihr Passwort regelmäßig. Bitte erstellen Sie einen Benutzernamen und ein Passwort für Ihr Gerät. Das Kennwort muss 8-13 Zeichen lang sein. Wenn das Kennwort 8-9 Zeichen lang ist, sollte es zumindest eine Kombination aus Buchstaben, Zahlen und Sonderzeichen sein. Wenn es 10-13 Zeichen lang ist, sollte es eine Kombination aus mindestens zwei verschiedenen Zeichen sein.
- Seite 9 Netzwerk Im DHCP-Modus weist der Router automatisch dem DVR eine IP-Adresse zu. Wenn der DVR keine IP-Adresse erhält, lesen Sie bitte in der DVR-Routeranleitung nach. Sollte das Problem weiterhin bestehen, kontaktieren Sie den technischen Support. Datum/Uhrzeit Datum, Uhrzeit, NTP, DST einstellen. Deutsch _...
- Seite 10 Start-Up-Assistent Diskette Neue Festplatte(n) müssen vor der ersten Verwendung formatiert werden. Beim Verbinden wird angezeigt, dass die neue Festplatte formatiert werden muss. Klicken Sie auf “Auswählen”, um die unformatierte Fes- tplatte auszuwählen. Klicken Sie auf “HDD formatieren”, um das Anmeldefenster zu öffnen. Geben Sie Ihr Passwort ein, um sich anzumelden.
- Seite 11 Mobil Wenn Sie einen QR-Code mit der WisenetLife App scannen, wird die im DVR angezeigte Geräte-ID automa- tisch in der Mobile Viewer ID wiedergegeben und Sie können den Mobile Viewer sofort verwenden, indem Sie das Passwort des DVR eingeben. Zusammenfassun Zeigt den System- und Netzwerkstatus des DVR an.
- Seite 12 Hauptschnittstelle 13 14 Die Videoaufzeichnungsmarkierungen sind wie folgt : bedeutet Aufnahme. : bedeutet Bewegungserkennungsaufnahme. Kanalname Zeigt den Kanalnamen an Videoverlust Die Kamera ist offline Manuelle Aufnahme Aktivieren oder Deaktivieren der manuellen Aufnahme Manuelle Erfassung Machen Sie einen Snapshot von dem aktuellen Video Sofortige Wiedergabe Wiedergabe der letzten 5 Minuten des Videos 12_ Deutsch...
- Seite 13 Halten Sie den Mauszeiger gedrückt, um ein Einzelbild des aktuellen Videos zum Reinzoomen Zoomen auszuwählen. Farbeinstellung Stellen Sie Farbton, Helligkeit, Kontrast und Sättigung des aktuellen Kanals ein. Hauptmenü Rufen Sie das Hauptmenü auf 4-Kanal-Layout Zeigt 4 Video-Kanäle an. 9-Kanal-Layout Zeigt 9 Video-Kanäle an. 12-Kanal-Layout Zeigt 12 Video-Kanäle an.
- Seite 14 Fernansicht- und Cloud-Dienst Sobald Sie Ihr System eingerichtet haben, können Sie von überall und jederzeit unter Verwendung des WiseNet Life Cloud-Dienstes auf Ihre Kameras zugreifen. Das Erscheinungsbild des Viewers kann vom gezeigten Bild abweichen. [Mittels Ihres PC] BS und Browserumgebung •...
- Seite 15 [Mit mobilen Geräten] Empfohlene Version des mobilen Betriebssystems • Android: v6.0 oder höher • iOS: v10.0 oder höher Einige Funktionen funktionieren, abhängig vom Hersteller des mobilen Geräts, möglicherweise nicht richtig Starten Sie den Wisenet Life Monitoring- & Cloud-Dienst 1) Öffnen Sie Google Play oder App Store und laden Sie die kostenlose Wisenet Life App herunter. 2) Einmal installiert, öffnen Sie die Wisenet Life App.
- Seite 16 Fernansicht- und Cloud-Dienst Benutzeroberfläche Sweet home Hauptmenü Gerätename Geräteeinrichtung Suchen Sie nach den Sie können die Live- Sie können die Informationen über und Ereignisbilder des Einstellungen des Ihren Plan, und Geräts überprüfen. Geräts ändern. aktivieren/ Die Konfiguration des deaktivieren Sie Ihre Splitt-Bildschirms Warnung über die unterscheidet sich...
- Seite 17 Listeneditor Ansichtsmodus Gerät hinzufügen Sie können die Der Ansichtsmodus Neue Geräte können Anzeigeposition des kann geändert hinzugefügt werden. Geräts ändern. werden. Deutsch _...
- Seite 18 App-Schnittstelle Live und Wiedergabe 18_ Deutsch...
- Seite 19 Wechseln Sie in den Einzelansichtsmodus 2- oder 4-Kanal-Split-Screen-Ansicht Mehrkanalige Bilderfassung Benutzerführung Zum Vollbild-Modus wechseln Manuelles Aufnehmen und Speichern Bilderfassung Gehen Sie zur Ereignisliste Gehen Sie zurück zur Live-Seite Wählen Sie den Speicherort aus Aktualisieren Sie die Ereignisliste Ereignistyp - Cloud: Bewegung - Gerät : Alle Ereignisse/Bewegung Deutsch _...
- Seite 20 Kamera-Installationsschablone Um die Kamera-Installation einfacher zu machen, können Sie diese Seite heraustrennen und an der Stelle anbringen, wo Sie Ihre Kamera anbringen möchten. SCHABLONE Diese Schablone wird verwendet, um die Kamera an die Wand zu installieren KAMERA FRONT Deutsch _...
