Sc hn itt st el le n • H P IR Sc hn itt st el le
5.3 HP IR Schnittstelle
Der GPT -4378-HP emuliert einen HP82240B im T ext
UND Grafikdruck.
Der Übertragungsber eich beträgt 20 cm - 1 Meter
HP
Bes chr eibu ng
0Ah ex
CR /LF
04h ex
kein e Akt ion
ESC FFh ex
Res et
ESC FEh ex
Sel bst test
ESC FDh ex
Br eitd ruc k EIN
ESC FCh ex
Br eitd ruc k AUS
ESC FBh ex
Unt erst r eich en EIN
ESC F Ahe x
Unt erst r eich en AUS
ESC F9h ex
ECM A 94 Zeic hen satz
ESC F8h ex
ROM AN 8 Zeic hen satz
ESC F7h ex
Hex dum p Mo de
ESC 01h - A6h
Gra fik
ESC <da ta> +80 hex
GeB E Bef ehls Pat ch
Befehlssatz
Dur ch einen Befehls Patch sind die GeBE Befehle
weiter verwendbar , wenn zum Befehls Operator
80hex addiert wer den.
z.B.: Umschalten auf doppelte Höhe :
ESC "H+80hex" "1" = ESC C8hex "1"
Grafik
Ein gesendetes HP Grafikbyte wir d zur Angleichung an
das Flash Druckwerk gezoomt. In Druckrichtung wir d
jedes Pixel ver dr eifacht.
Horizontal wir d jedes Pixel ver dr eifacht, aber jedes 3.
Pixel nur ver doppelt. Es er gibt sich ein Zoomfaktor von
2,66:1. Somit ist es möglich Sonderzeichen weiterhin
als Grafik zu drucken.
HP-Ir Pr otokoll
Währ end das GeBE-IR-Pr otokoll und das IrDA
Pr otokoll bidir ektional agier en, arbeitet das HP-IR-
Pr otokoll, nur unidir ektional, d.h. der Drucker empfängt
die Druckdaten, kann aber keine Meldungen (z.B.
Puf fer voll) zurück senden. Deshalb ist das Timing der
Datenübertragung so abgestimmt, dass der Drucker
immer mit Sicherheit die über die HP-IR-Schnittstelle
empfangenen Daten ausdrucken kann, ohne Daten zu
verlier en. Die Übertragungsgeschwindig keit ist auf ca.
800 Baud begr enzt.
Ankommende, defekte Zeichen wer den, sofer n mög-
lich r epariert bzw . wenn irr eparabel, dur ch das Zeichen
? ersetzt. Ein Puf fer Überlauf wir d dur ch das Zeichen
FChex angezeigt.
Funktionsweise des Sleep Modus
Nach der im Menü eingestellten Sleep Zeit schaltet
sich der Drucker selbstständig ab.
(S tandar dwert = 10 Minuten).
Der IR-Empfänger wir d im Sleep Modus abgeschaltet,
so dass das Gerät zum Drucken dur ch die Feed T aste
explizit aufgeweckt wer den muss. Die Str omaufnahme
in diesem Modus beträgt lediglich ca. 18 µA. In
länger en inaktiven Phasen sollte der Drucker dennoch
dur ch >3s Drücken der NEXT/OFF T aste ganz abge-
schaltet wer den.
Ge BE E + F Gm bH • ww w .oe m- pri nte r .co m • Ge BE Do k.N r .: SM AN -D- 470 -V2 .2 The rm odr uck er GPT -43 78 / 4 379

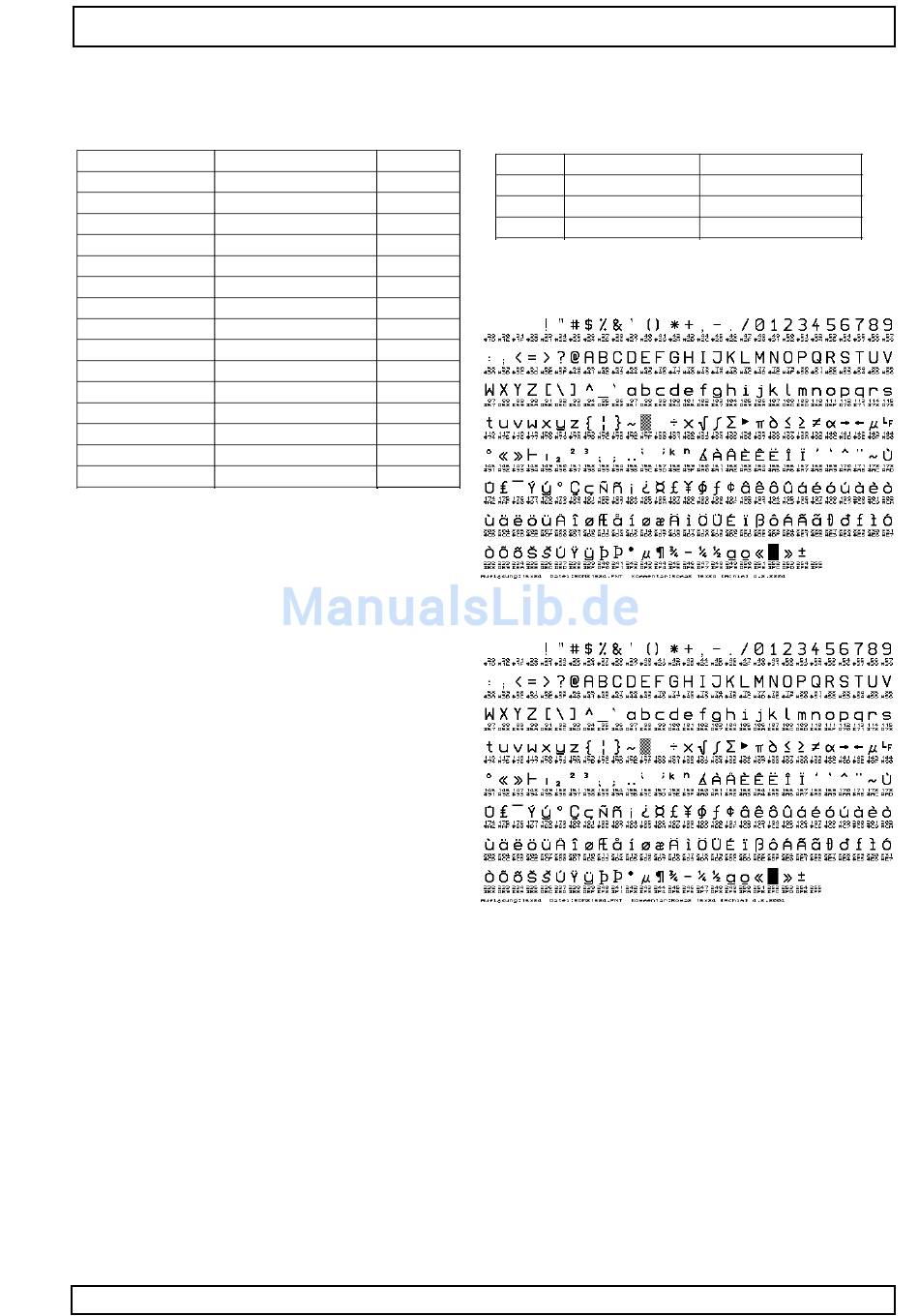

Zeichensätze
Der GPT-4378-HP enthält standardmäßig folgende
Zeichensätze:
Ge BE
Fon t 1
0Ah ex
Fon t 2
Fon t 3
ES C @
Fon t 4
ESC T0
Sonderzeichensätze auf Anfrage.
ESC W1
1. Font Roman 8
ESC W0
ESC L1
ESC L0
ESC P2
ESC P1
ESC z
ESC <da ta>
2. Font ECMA 94
Datenübertragungsform at zur störungsfr eien Betrieb
des GeBE-FLASH
Der Ir -Empfänger ist so beschaf fen, dass Störungen
dur ch Umgebungslicht unter drückt wer den. Jedoch kön-
nen kontinuierliche gesendete Daten von mehr als 140
Byte ohne Sende-Pausen zwischen den Bytes den Dru-
cker umgebungslichtempfindli ch machen. Ein standar d-
mäßiger , eingebauter optischer Filter mindert diesen Ef-
fekt, hebt ihn aber nicht vollständig auf.
Deshalb sollte spätestens nach 140 Bytes kontinuierli-
cher Datensendung, der spezifizierte Interframe Delay
von 600µs auf mindestens 1,5 ms verlängert wer den.
Besser wär e ein gener eller Inter Frame Delay von 1,5 ms
zwischen den gesendeten Bytes.
Für die Druckgeschwindigkeit ist das in der Regel kein
Pr oblem, da meist die Druckdaten in Blöcken gesendet
wer den mit einer W artezeit zwischen den Blöcken um
alte, langsame Drucker nicht zu "überfahr en".
RO MA N 8
ESC F8h ex
Geb e 9x2 2
ESC D0h ex "2"
GeB E 7x1 6
ESC D0h ex "3"
EC MA 94
ESC F9h ex
®
:
9
