Schrader International GmbH,
Händler:
Batteriebetriebenes
Reifendruckkontrollsystem
RDKS-Nachrüst-Kit
Betriebsanleitung
Prod.-Nr. 9001
Diese Anleitung ist im Fahrzeug aufzubewahren.
MaxSensor GmbH
MaxSensor GmbH
Efeustrasse 19
23795 Bad Segeberg
Tel.: 04551-514258-0
info@maxsensor.de
Werbung
Inhaltszusammenfassung für Schrader 9001
- Seite 1 Schrader International GmbH, Batteriebetriebenes Reifendruckkontrollsystem RDKS-Nachrüst-Kit Betriebsanleitung Prod.-Nr. 9001 Diese Anleitung ist im Fahrzeug aufzubewahren. MaxSensor GmbH MaxSensor GmbH Tel.: 04551-514258-0 Händler: Efeustrasse 19 23795 Bad Segeberg info@maxsensor.de...
- Seite 2 1. FCC-Hinweis Dieses Gerät entspricht Teil 15 der Richtlinien der amerikanischen Kommunikationsbehörde FCC. Der Betrieb unterliegt den beiden folgenden Einschränkungen: (1) Dieses Gerät darf keine schädlichen Funkstörungen verursachen, (2) dieses Gerät muss störfest gegen aufgenommene Funkstörungen sein, auch gegen solche Störungen, die unerwünschte Betriebszustände verursachen könnten.
- Seite 3 4. Programmierung Halten Sie (bei eingeschaltetem Empfänger) die Taste „M“ mindestens drei Sekunden lang gedrückt, um den Programmiermodus aufzurufen. Verwenden Sie die Tasten bzw. zum Auswählen und dann die Taste zum Bestätigen der Auswahl. Die folgenden Optionen können programmiert werden: •...
- Seite 4 6. Einlernen der Kennungen Wenn neue Sensoren oder ein neuer Empfänger montiert wurden, muss der Empfänger die ID jedes neuen Sensors lernen. Rufen Sie den Programmiermodus auf und wählen Sie ID LEARN. Drücken Sie die Taste zum Einlernen des ersten Sensors (vorne links). Das Symbol für das linke Vorderrad und seine ID-Nummer beginnen zu blinken.
- Seite 5 8. Ersatzrad Wenn der Ersatzradreifen mit einem Sensor versehen ist, kann er mit der normalen RDKS-Funktion überwacht werden. Aktivieren Sie den Programmiermodus und wählen Sie den Ersatzrad-Modus aus. Drücken Sie die Taste , um Änderungen vornehmen zu können (das Ersatzrad-Symbol blinkt). Hier besteht nur die Wahlmöglichkeit zwischen „ON“...

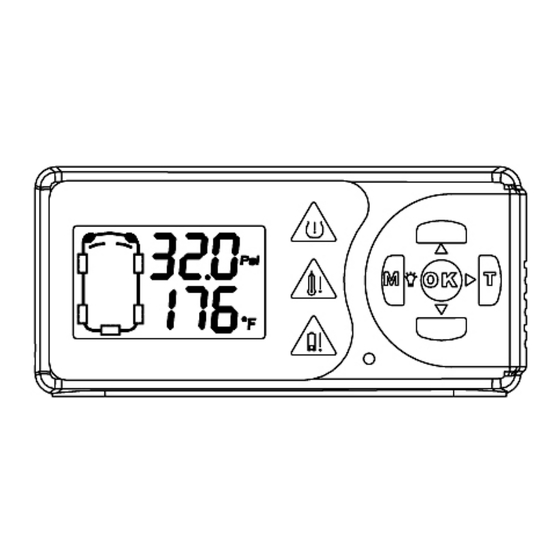

- Seite 6 11. Bedienungsfunktionen im Normalbetrieb Auswahl des angezeigten Rades entgegen dem Uhrzeigersinn Auswahl des angezeigten Rades im Uhrzeigersinn Automatisches Durchschalten im Display ein/aus Drücken: Kurzzeitige Hintergrundbeleuchtung; gedrückt halten: Programmiermenü Alarm vorübergehend stumm schalten (nur Summer) 6 von 12...
- Seite 7 12. Technische Daten – Sensor Betriebstemperaturbereich −40 bis 100 °C (−40 bis 212 °F) Luftfeuchtigkeit im Betrieb 85 % Gewicht 32 Gramm Größe (LxBxH) 57 x 23 x 13 mm (2,25 x 0,91 x 0,51 Zoll) Batterielaufzeit (voraussichtlich) 10 Jahre bei normaler Verwendung Sendefrequenz 433,920 MHz (+/−...
-
Seite 8: Fehlersuche
14. Fehlersuche Symptome Wahrscheinliche Ursache(n) Lösung Keine Anzeige im Display • Keine Stromversorgung • Polung der Batterien überprüfen • Gerät defekt • Batterien wechseln • Empfänger austauschen Gerät schaltet sich nicht Keine Erschütterungen festgestellt Leicht auf den Empfänger klopfen ODER die Taste „OK“ drei Sekunden lang gedrückt halten ID lässt sich nicht •... - Seite 9 15. Glossar Druckeinheit Kilo Pascal Druckeinheit Pounds pro Quadratzoll Druckeinheit bar °C Temperatureinheit Grad Celsius °F Temperatureinheit Grad Fahrenheit Druck (kalt) Empfohlener Reifendruck bei einer Umgebungstemperatur von ca. 22 °C (72 °F) (siehe Aufkleber am Fahrzeug oder Fahrzeug-Betriebsanleitung) Display / Empfänger Elektronisches Gerät im Fahrzeug mit integriertem Display und Summer Sensor / Empfänger Im Rad montiertes Gerät zur Messung und Übertragung der Druck- und...
- Seite 10 17. Reifendruck-Anzeigewerte und Umrechnung Für die Daten stehen die folgenden Anzeigeformate zur Wahl. (Nähere Einzelheiten entnehmen Sie bitte Schritt 4, „Programmierung“.) Nenndruck Alarmwert PSI (bar) Unterdruck Überdruck 26,1 19,58 (1,35) 39,15 (2,70) 21,75 (1,50) 43,50 (2,99) 30,45 22,84 (1,57) 45,68 (3,15) 31,9 23,93 (1,65) 47,85 (3,30)
- Seite 11 18. Umrechnungstabelle von °C in °F Im Display wird dem Fahrer die Temperatur wahlweise in Grad Fahrenheit oder Grad Celsius angezeigt. (Nähere Einzelheiten entnehmen Sie bitte Schritt 4, „Programmierung“.) °C °F °C °F °C °F −40 −40 −30 −22 −20 −4 −10 19.
- Seite 12 Änderungen der technischen Daten ohne Ankündigung vorbehalten. Die Zeichnungen und Fotos sind nicht verbindlich. Ausg. 1.2 /2016-03 FF/Schrader Frankreich Für Gummi-Snap-in-Ventile gelten Höchstgeschwindigkeiten. Für Geschwindigkeiten über 180 km/h wird der Einsatz von optionalen Metall- Einschraubventilen mit einer Geschwindigkeitszulassung bis 250 km/h empfohlen.
