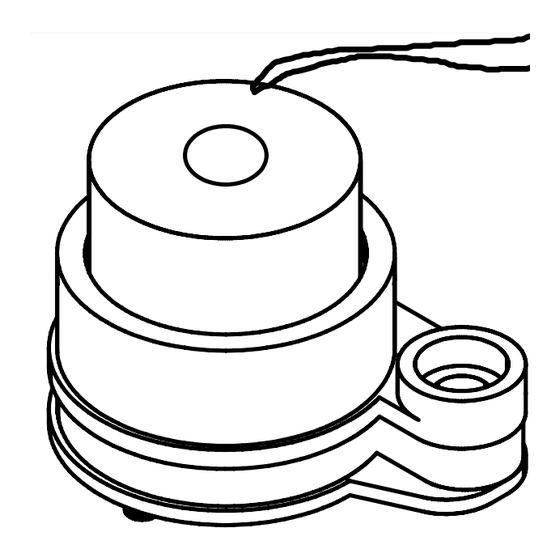

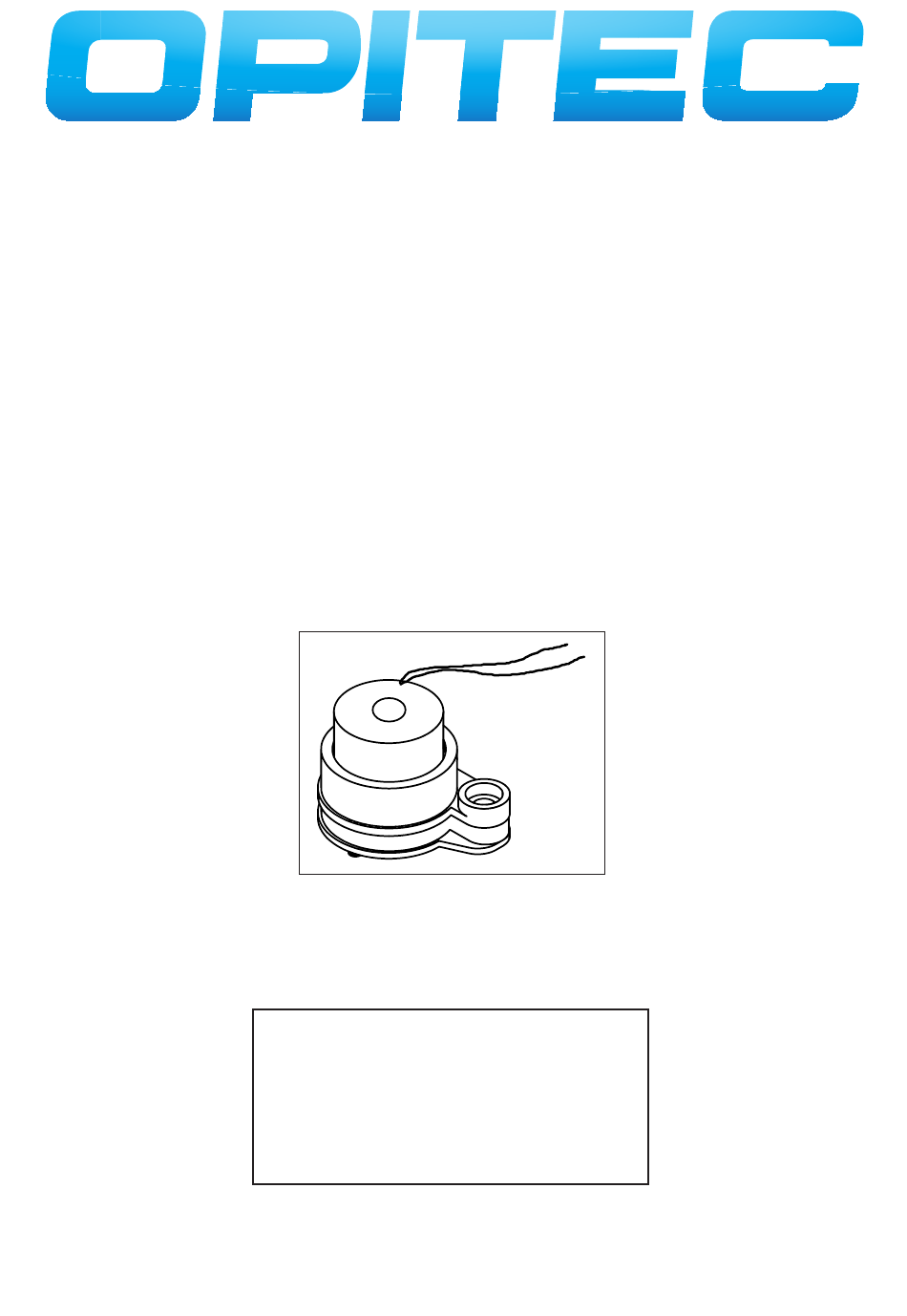

S o l a r - W a s s e r p u m p e
D124133#1
1 2 4 . 1 3 3
Bei den OPITEC Werkpackungen handelt es sich nach
Fertigstellung nicht um Artikel mit Spielzeugcharakter
allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit.
Dieser Bausatz darf von Kindern und Jugendlichen nur
unter Anleitung und Aufsicht von sachkundigen Erwach-
senen gebaut und betrieben werden. Für Kinder unter
36 Monaten nicht geeignet. Erstickungsgefahr!
Hinweis
1
loading

Verwandte Anleitungen für Opitec 124.133

Inhaltszusammenfassung für Opitec 124.133

  • Seite 1 1 2 4 . 1 3 3 S o l a r - W a s s e r p u m p e Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.
  • Seite 2 D124133#1...
  • Seite 3 1. Sachinformation: Art: Pumpe/Modell als Bausatz; Verwendung: Im Werkunterricht ab der 5. Jahrgangsstufe; 2. Materialkunde: 2.1. Werkstoff: Kunststoff (Polycarbonat) transparent; schlagfest; Öl, Benzin und schwache Laugen beständig; Verbindung: stecken und kleben; Oberfläche: keine Behandlung notwendig 2.2. Werkstoff: Magnete (Keramik, anisotrop) Verbindung: kleben;...

  • Seite 4: Technische Daten

    4. Stückliste: Baugruppe Material Menge Größe Gehäuseboden PC (Polycarbonat) Flügelrad PC (Polycarbonat) Pumpengehäuse PC (Polycarbonat) Antriebsrad PC (Polycarbonat) Solarmotor 1 ø 25 x 12 mm Magnete Keramik, anisotrop 6 ø 6 x 2,2 mm HO-Kupplungen 5. Funktion: Montierte Pumpe in ein Gefäß stellen und bis zur Hälfte des Pumpengehäuses mit Wasser füllen. Bei angeschlossener Solarzelle und ausreichender Beleuchtung (Sonne oder Halogenlicht) fördert die Pumpe Wasser.

  • Seite 5: Montage

    7. Montage Tip: Wir empfehlen die Klebungen mit Zweikomponentenkleber oder Sekundenkleber durchzuführen. 1. Magnete in das Antriebsrad und das Flügelrad kleben. Hinweis: Polung der Magnete beachten (s. Zeichnung)! 2. Das Antriebsrad, mit der offenen Seite vom Motor weg, bündig auf die Motorwelle schieben. 3.
