WERO Regenautomatik RM 101
Produktbeschreibung

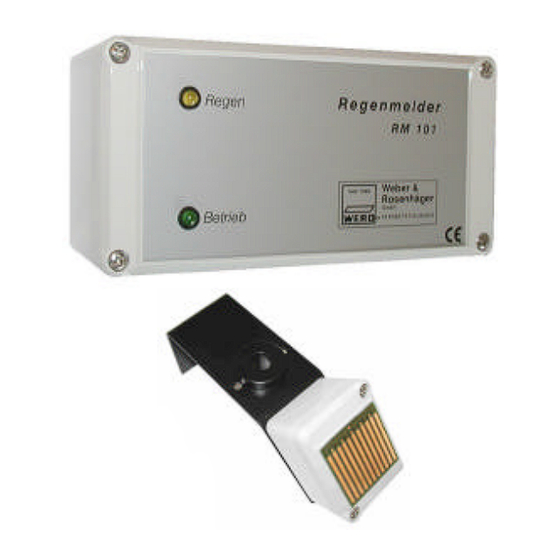

Die Regenschließautomatik RM 101 besteht aus dem Schaltgerät RM 101 und dem Regenfühler RS 3. Die Regenschließautomatik RM 101 dient zur
Überwachung von RWA- und/oder Belüftungsanlagen zum automatischen Schließen von geöffneten Fenstern bei einsetzendem Regen. Geschlossene
Flügel lassen sich zu Lüftungszwecken bei Regen nicht öffnen.
Die Schaltempfindlichkeit ist auf einen Übergangswiderstand von ca. 100KOhm eingestellt. Bei Tröpfchenbildung zwischen den Kontakten der
Sensorplatte meldet das Schaltgerät ´Regen´ und der potentialfreie Kontakt wird geschaltet. Die vergoldete Sensorplatte ist beheizt um ein Überfrieren
zu verhindern. Nach Abtrocknen der Sensorplatte fällt der Schaltkontakt wieder ab. Der Schaltkontakt ist ein potentialfreier Wechsler mit 230V AC / 5A
Kontaktbelastbarkeit.
Der Betrieb wird durch eine grüne LED angezeigt. Bei Regen leuchtet bis zum Abtrocknen die gelbe LED „Regen".
Technische Daten
Schaltgerät RM 101
Polystyrol Kunststoffgehäuse
-
Leuchtanzeige für Betrieb und Regenalarm
-
- Schaltausgang: 1 potentialfreier Wechsler 230V AC / 5A
- Schutzart IP 54
- Netzanschluss 230V / 50Hz
Regenfühler RS 3
- Anschlussspannung 24V / 50Hz
- vergoldete Kontaktplatte
- Ansprechempfindlichkeit: 100Kohm
- ABS Kunststoffgehäuse IP 65
- Umgebungstemperatur –30°C - +60°C

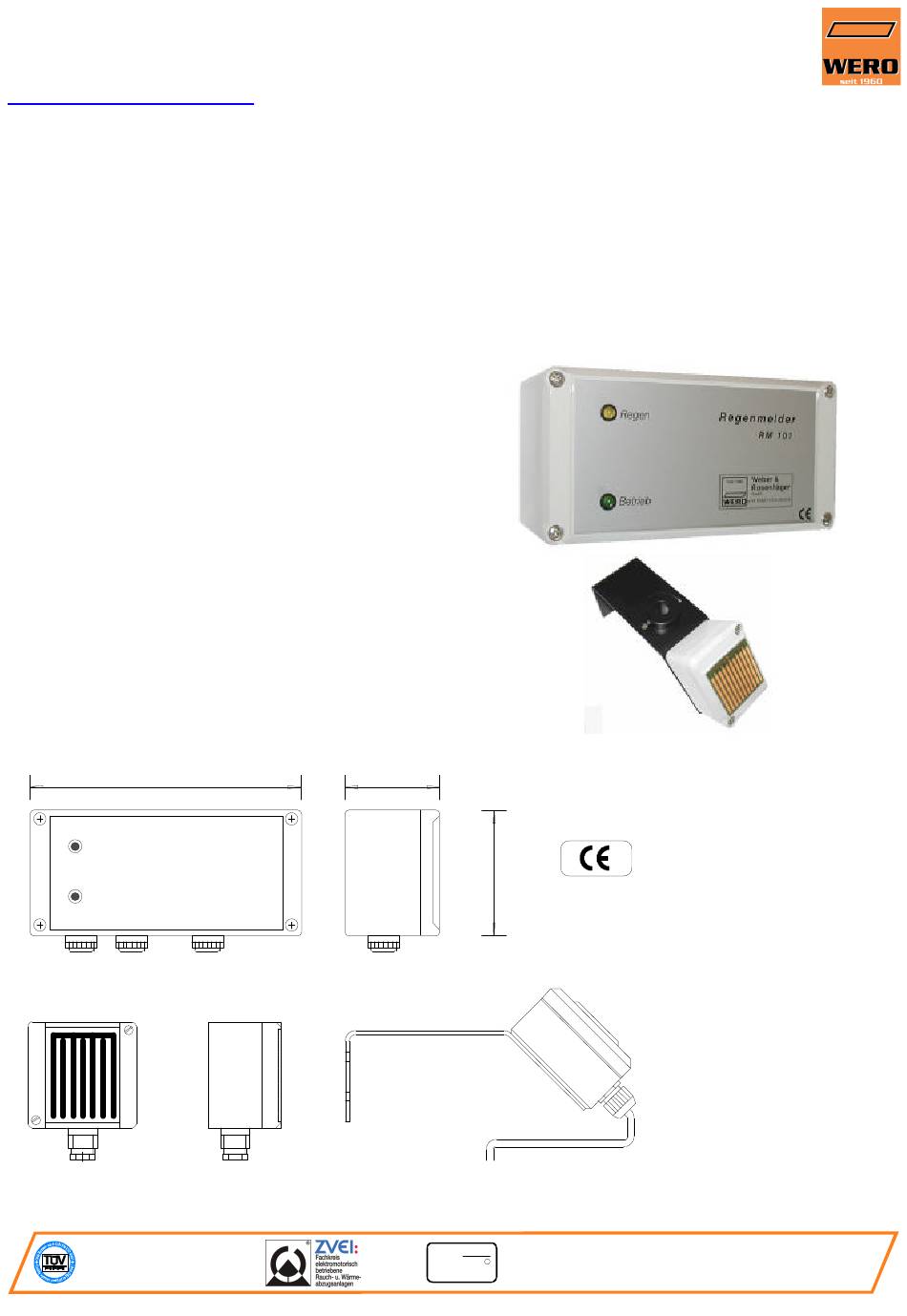

160 mm
Regen
Betrieb
Regenfühler (Sensor) 50x65x39 mm
Zertifiziertes QM - System nach
DIN EN ISO 9001 / 2000
Entwicklung, Produktion, Errichtung,
Instandsetzung, Wartung und Vertrieb von
Rauch- und Wärmeabzugsanlagen
WERO Klimatechnik Regenautomatik RM 101
Regenmelder
Revision: 14.08.06 Seite 1 von 2
57 mm
80 mm
Sensor Regen
Befestigungs-
konsole
Anschlusskabel
Regen (3m)
pyro
stop
R
W e b e r & R o s e n h ä g e r G m b H
B r ö n n i n g h a u s e r S t r a ß e 5 7
D -3 3 7 2 9 B i e l e f e ld
f o n : + 4 9 ( 0 ) 5 2 1 / 9 3 8 0 5 - 0
f a x : + 4 9 ( 0 ) 5 2 1 / 3 9 1 9 3 4
w w w . w e r o - r w a . d e
Rauchabzugsanlagen sind
nach geltenden Vorschriften
mindestens einmal im Jahr
durch eine Fachfirma zu warten !
