Inhaltszusammenfassung für TACKLIFE AOBD1B

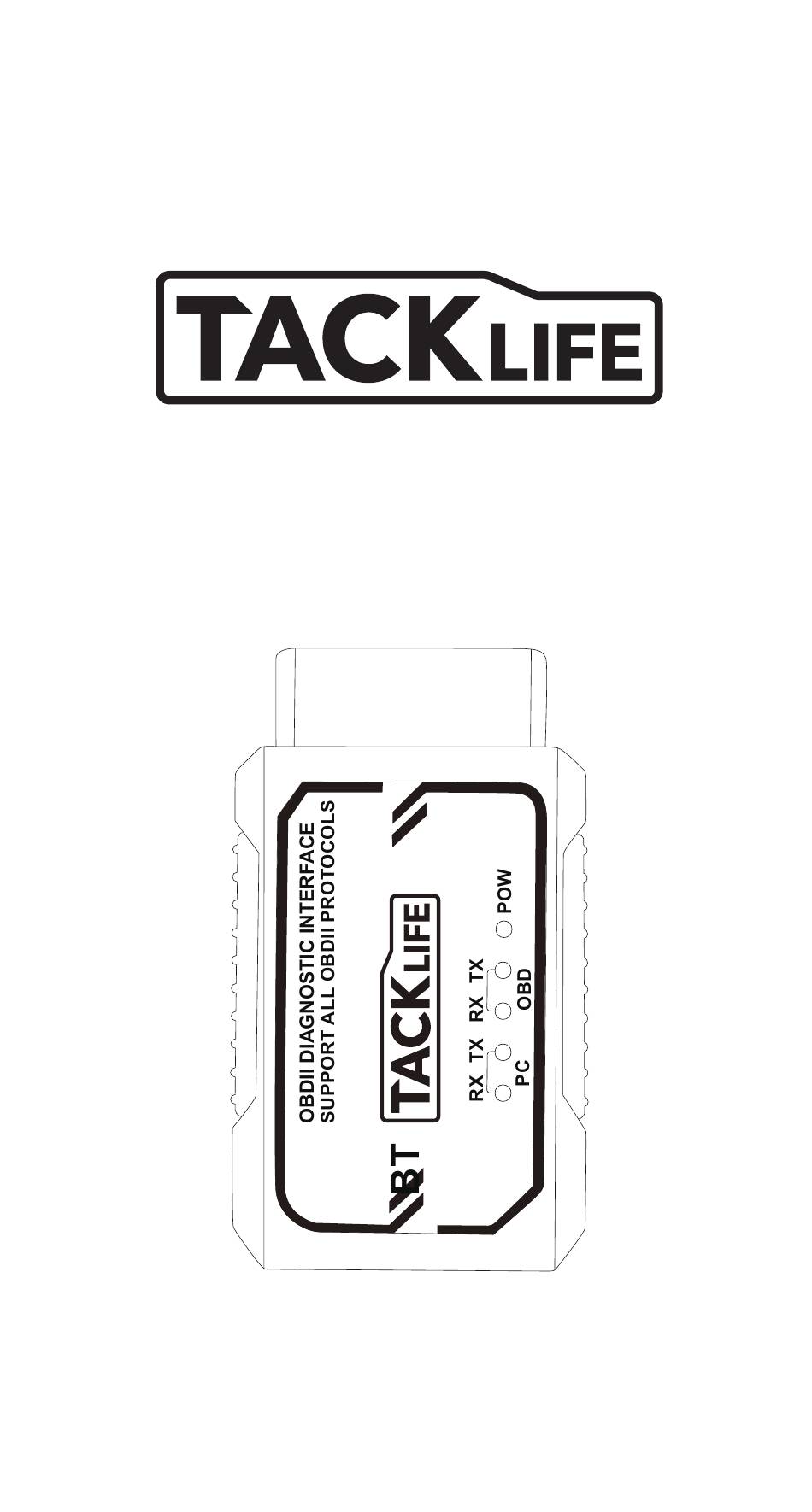

- Seite 1 User Manual ON-BOARD DIAGNOSTIC Model: AOBD1B...
- Seite 2 Shenzhen Take Tools Co., Ltd. Web: www.tacklifetools.com Facebook: www.facebook.com/Tacklife.US/ E-mail: support@tacklife.net ADD:No.B714, Niulanqian Building, Minzhi Road, Longhua District, Shenzhen, Guangdong, China 518000...
- Seite 3 Contents English 01~16 Deutsch 17~34...
- Seite 4 - EN - Thanks for choosing our classic car diagnostic scan tool.please refer to the following steps to know how to use it. For an Android phone,take the app Torque lite for example: Step1: download the APP(Torque Lite)from Google Play Store or the QR code from the back of your scanner.
- Seite 5 Torque such as”Cannot locate adapter”,press the small gear icon in the lower left corner of the screen and then select the “settings” option that appears. Settings /OBD2 Adapter Settings/Connection/Blue- tooth.Choose Bluetooth Device/Find select “Tacklife-OBD2-BT”,so that your phone knows to use this - 02 -...
- Seite 6 If you want it to work with your laptop or tablet,please operate as following(app as ScanMaster): Enable the Bluetooth on your laptop,find and pair it with the device"Tacklife-OBD2-BT"(the password is 1234),and set - 03 -...
- Seite 7 - EN - connection in the app as Communication/BlueTooth/Search devices "Tacklife-OBD2-BT",then just close and restart the app. For different apps,the operating steps are same.insert the scanner,start car’s engine, connect phone to the scan tool,set connection correctly in the software,close and restart it.
- Seite 8 - EN - Note: 1） The price is not fixed, so our tips are only for reference. 2） While we have no relation with any of these app developers,if you have any question about using them,please let us know and we will be happy to assist you or point you in the right direction! We provide the best hardware connection between your mobile phone and vehicle,however,all the functions rely on the...
- Seite 9 - EN - Features: ● read and erase car error codes so as to understand the reasons why your engine error light appears. ● scan live data and freeze frame (each parameter when a fault occurs)and display with graph.Engine RPM, Speed,Fuel Pressure, Engine Coolant Temperature, Timing Advance, Throttle Position, Oxygen Sensor, EGR Error, Fuel level, Battery Voltage,EOT, Boost, Fuel Trim,...
- Seite 10 4.What's the difference between AOBD1B and the others? Unlike other ones which adopts cloned chip called V2.1， which will lose proper connection on J1850 VPW and J1850...
- Seite 11 Torque Lite, you should click Settings/Settings/OBD2 Adapter Settings/Connection/Bluetooth. Choose Bluetooth Device/Tacklife-OBD2-BT). Eleventh,try it on another new vehicle to know whether the socket of your car goes wrong. If your question or problem is not addressed here or these things do not resolve the problem for you,please reach out to us.That is what we are here for and will be happy to assist you...
- Seite 12 ,ChevroSys or ToyotaSys ).If you want to read these data of other brands, please select the detection tools of specific vehicles or just go to a repair shop. 11.What does the OBII protocols contain?Which does Tacklife scanner support? - 09 -...
- Seite 13 ⅦISO15765-4 CAN(29bit ID,500 Kbaud) ⅧISO15765-4 CAN(11bit ID,250 Kbaud) ⅨISO15765-4 CAN(29bit ID,250 Kbaud) Tacklife dignostic scanner can not only support all the above protocols,but can communicate with your vehicle if it adopts SAE J1939 CAN (29bit ID,250*Kbaud,12V) . 12.Where is my diagnostic interface? It’s usually found above the brakes, near the center console or...
- Seite 14 (for example, if your car does not have a fuel temperature sensor, our equipment cannot read its value anyway ). In addition, AOBD1B does not recognize data and trouble codes for systems such as EPB, ABS, tire...

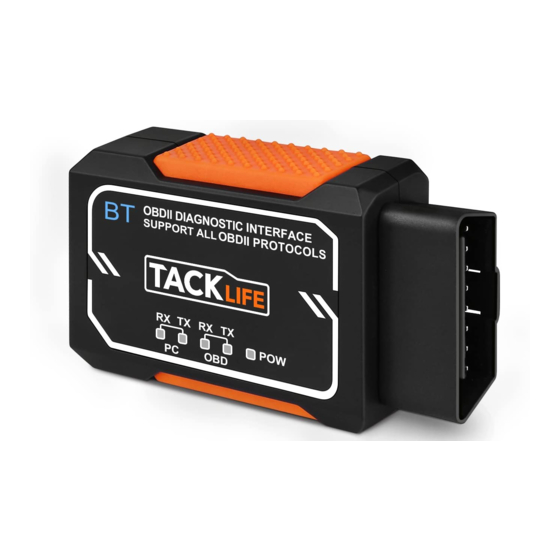

- Seite 15 - EN - Appendix I:product parameter Type Tacklife AOBD1B Main Chip PIC18F2480-I/SO OBD Version ELM327 V1.5 Bluetooth Chip Type BK3231Q(Taiwan) Bluetooth Frequency 2402～2480MHZ Product Not working 10V～14V，40mA,0.4～0.64W param- Working state 8～16V,58～67mA,0.46～1.07W eters Output Mode Serial Ports RS232 Working Temperature -10～+50℃ (14～122℉）...
- Seite 16 - EN - Appendix III:the range of OBDǁ OBDǁ Compliant Vehicles Engine Hybrid and 12V gasoline 12V diesel 24V truck manufactured in Electric Power 1996 to now 2001 to now 2004 to now 2014 Algeria 2008-2009 onwards Argentina 2006 to now 2007 to now Australia 2007-2010...
- Seite 17 - EN - Appendix IV:product parameter table A diagram of the car's fault code:P0568 B=Body C=Chassis P=Powertrain U=Network 0 =Generic 1=Manufacturer 2=Generic P3000-P3399:Manufacturer P3400-P3XXX:Generic 0=Fuel, Air and Emission Controls 1=Fuel and Air Metering 2=Fuel and Air Metering 3=Ignition System or Engine Misfire 4=Auxiliary Emission Controls 5=Vehicle Speed Control and Idle Controls 6=Computer Output Circuits...
- Seite 18 - EN - Appendix V:normal parameter range ● Air Fuel Ratio:12~18(The ideal value is 14.7,and mechanics are used to see "14.7" as "1") (25O2+2C8H18=16CO2+18H2O,oxygen/air=23.87% (16*2*25/23.87%=3351.49). Therefore,the air fuel ratio is 3351.49/228=14.7.) ● Boost:0~2.8m/s²(0 to 100 kilometers,≥10s) ● Catalyst X Temperature:200~800℃(392~1472℉) ●...
- Seite 19 - EN - ● Throttle Position:0~5°(Idle speed);80~90°(Full braking);Stable(Sensor degradation) Timing Advance:6~12° ● Trip Average KPL:10~16 ● Turbo Pressure Control:0.03~0.04MPa(Single turbine),0.04~0.08MPa(Twin turbine),0.08~0.1MPa(Sports car) ● Volumetric Efficiency:90%~100% Note: It is a parameter range for some models and is for reference only. - 16 -...
- Seite 20 - DE - Danke, dass Sie sich für unser klassisches Bluetooth-Diagnose-Tool entschieden haben. Bitte beachten Sie die folgenden Schritte, um zu erfahren, wie Sie es benutzen. Für ein Android-Smartphone verwenden Sie beispielsweise die App Torque Lite: Schritt1: Laden Sie die APP (Torque Lite) über den QR-Code auf Rückseite des Scanners herunter.
- Seite 21 .Der OBD- Scanner erscheint in den verfügbaren Geräten als "Tacklife-OBD2- BT". Einstellungen Bluetooth Wählen "Tacklife-OBD2-BT" / "1234" eingeben / Klicken Sie auf "OK". An diesem Punkt flackern die vier Anzeigeleuchten am OBD-Gerät einmal und dann erlöschen. Schritt6: Starten Sie die App "Torque Lite", die Sie installiert haben.
- Seite 22 - DE - Option "Einstellungen". Einstellungen / OBD2 Adaptereinstellungen / Verbindung / Bluetooth. Wählen Sie Bluetooth-Gerät / Suchen und wählen Sie "Tacklife-OBD2-BT", damit Ihr Telefon dieses Gerät verwenden kann. (Das ist wichtig, also vergessen Sie diesen Schritt nicht!) Schritt8: Schließen und starten Sie die App erneut, warten Sie 15-30 Sekunden, um eine Verbindung zwischen dem OBD-Scanner und Ihrem Telefon herzustellen.
- Seite 23 Tablet funktioniert, verfahren Sie bitte wie folgt (App wie ScanMaster): Aktivieren Sie das Bluetooth auf Ihrem Laptop, suchen und koppeln Sie es mit dem Gerät "Tacklife-OBD2-BT" (das Passwort ist 1234), stellen Sie die Verbindung in der App über Einstellungen / Kommunikation / Bluetooth / Suchen her und wählen Sie "Tacklife-OBD2-BT", dann schließen und starten...
- Seite 24 - DE - Symbian Android Windows Torque Lite (kostenlos, ScanMaster-ELM OBD- eingeschränkt) ($49.95) Scope OBD Car Doctor (kostenlos, EOBD-Facile mit Diagramm) (29.99 bis €49.99) OBD Auto Doctor pcmscan (kostenlos, Löschfunktion) ($169.95) ScanMaster (kostenlos, TouchScan einfache Bedienung) ($64.95) Piston (kostenlos, einfache Bedienung) OBD Fusion ($3.99, mehrere Grafiken)
- Seite 25 - DE - Mobiltelefon und Ihrem Fahrzeug bereit, jedoch hängen alle Funktionen von der Anzahl der Sensoren und der Software ab, die Sie heruntergeladen haben. In der Regel sind kostenpflichtige Apps in Benutzerschnittstelle und Funktionen besser als kostenlose Apps. Bitte laden Sie sie nach Ihren Bedürfnissen herunter.
-
Seite 26: Häufig Gestellte Fragen
- DE - Eigenschaften: ● Auto-Fehlercodes lesen und löschen, um die Gründe zu verstehen, warum Ihre Motorkontrollleuchte leuchtet. ● Live-Daten scannen und Standbild (jeder Parameter, wenn ein Fehler auftritt) und mit Grafik anzeigen. Motor-Drehzahl, Geschwindigkeit, Kraftstoffdruck, Kühlmitteltemperatur, Steuerzeitpunkt, Drosselklappen- stellung, Lambdasonde, AGR-Fehler, Kraftstoffstand, Batteriespannung, EOT, Boost,... - Seite 27 Problem, das sie verursacht, nicht behoben, so wird das Licht sofort wieder angehen. In solchen Fällen werden Sie nie das Licht abschalten sehen. 4. Was ist der Unterschied zwischen AOBD1B und den anderen? Im Gegensatz zu anderen Produkten, die einen geklonten Chip namens V2.1 einsetzen und eine richtige Verbindung...
- Seite 28 Lite, klicken Sie auf Einstellungen / OBD2 Adaptereinstellun- gen / Verbindung / Bluetooth. Wählen Sie Bluetooth-Gerät / Suchen und wählen Sie "Tacklife-OBD2-BT"). k) Versuchen Sie es mit einem anderen neuen Fahrzeug, um zu wissen, ob die Buchse Ihres Autos fehlerhaft ist.
- Seite 29 - DE - Sie können verwandte Bücher (zum Beispiel "WIE MAN AUTO-DIAGNOSE-SCANNER VERWENDET") und Websites (suchen Sie einfach "https://repairpal.com/obd-II-code-chart" auf Google) nachschlagen, fragen Sie Auto-Reparatur-Inge- nieure, oder laden Sie verwandte Apps herunter, um mehr zu erfahren (z. B. "OBD2 Code Guide" (kostenlos), "OBD Car Diag Bluetooth"...
- Seite 30 ⅥISO15765-4 CAN(11bit ID,500 Kbaud) ⅦISO15765-4 CAN(29bit ID,500 Kbaud) ⅧISO15765-4 CAN(11bit ID,250 Kbaud) ⅨISO15765-4 CAN(29bit ID,250 Kbaud) Der Tacklife-Scanner kann nicht nur alle oben genannten Protokolle unterstützen, sondern kann mit Ihrem Fahrzeug kommunizieren, wenn SAE J1939 CAN (29bit ID, 250*Kbaud, 12V) verwendet wird.
- Seite 31 - DE - können seine Position finden, indem Sie die App "Wo ist mein OBD2-Port? Finde Ihn" auf der Website herunterladen: https://apkpure.com/s earch?q=Where+is+my+OBD2+port%3F+Find+it®ion= Hinweise! Unser AOBD1W Code-Scanner kann mit einem Symbian, Android, Windows Phone, Laptop oder PC arbeiten, ein Telefon mit iOS wird nicht unterstützt. Das Löschen des Codes bedeutet nicht, dass der Fehler behoben wurde, bitte reparieren Sie Ihr Auto rechtzeitig.
- Seite 32 Sehr geehrter Kunde, Sollten Sie eine Frage haben, zögern Sie bitte nicht, den Verkäufer oder uns über unsere offizielle Mail zu kontaktieren: support@tacklife.net. Viel Vergnügen mit unserem Produkt! Tacklife Appendix I:product parameter Tacklife AOBD1B Hauptchip PIC18F2480-I/SO ELM327 V1.5 OBD-Version Bluetooth Chiptyp BK3231Q(Taiwan) Bluetooth Frequenz 2402～2480MHZ...
- Seite 33 - DE - Anhang II: Funktionsprinzip Unsere Produkte sind in der Lage, Daten reibungslos mit dem Motor auszutauschen. Viele Daten außerhalb des Motors sind jedoch verschlüsselt, so dass das Gerät sie nicht erkennen kann. - 30 -...
- Seite 34 - DE - Anhang III: Verbreitung von OBDǁ Fahrzeuge, die OBDǁ unterstützen Hybrid- und 12V Benzin 12V Diesel 24V LKW Ursprungsland Elektroantrieb 1996 bis heute 2001 bis heute 2004 bis heute 2014 Algerien ab 2008-2009 Argentien 2006 bis heute 2007 bis heute Australien Keine Daten Brasilien...
- Seite 35 - DE - Anhang IV: Produktparameter Übersicht Analyse des Fehlercodes P0568 B=Body C=Chassis P=Powertrain U=Network 0 =Generic 1=Manufacturer 2=Generic P3000-P3399:Manufacturer P3400-P3XXX:Generic 0=Fuel, Air and Emission Controls 1=Fuel and Air Metering 2=Fuel and Air Metering 3=Ignition System or Engine Misfire 4=Auxiliary Emission Controls 5=Vehicle Speed Control and Idle Controls 6=Computer Output Circuits 7=Transmission Controls...
- Seite 36 - DE - Anhang V: normale Parameterbereiche ● Air Fuel Ratio:12~18(Der ideale Wert ist 14.7 und Mechaniker streben "14.7" an)(25O2+2C8H18=16- CO2+18H2O,Sauerstoff/Luft=23.87% (16*2*25/23.87%=3351.49). Somit ist das ideale Luft-Kraftstoff-Verhältnis 3351.49/228=14.7.) ● Boost:0~2.8m/s²(0 bis 100 km,≥10s) ● Catalyst X Temperature:200~800°C(392~1472℉) ● CO2 in g/km:190~270g/km(7L/100km~10L/100km) ●...
- Seite 37 - DE - ● Speed:0~120km/h ● Throttle Position:0~5°(Leerlauf);80~90°(Vollbremsung);Stabil (Sensorverschlechterung) ● Timing Advance:6~12° ● Trip Average KPL:10~16 ● Turbo Pressure Control: 0.03~0.04MPa (Einzelturbo),0.04~0.08MPa(Doppelturbo), 0.08~0.1MPa (Sportwagen) ● Volumetric Efficiency:90%~100% Hinweis: Hierbei handelt es sich um den Parameterbereich für einige Modelle und die Angaben dienen nur als Referenz. - 34 -...
