Millenium Studio Desk WS30 Aufbauanleitung Seite 2

&
'
(
Sorgen Sie dafür, dass Kunststo hüllen, Verpackungen,
etc. ordnungsgemäß entsorgt werden und sich nicht in
der Reichweite von Babys und Kleinkindern be nden.
Erstickungsgefahr!
Wegen des hohen Gewichts sind immer mindestens
zwei Personen für den Transport und die Montage des
Studio-Desks erforderlich.
Thomann GmbH · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de
Studio Desk WS30

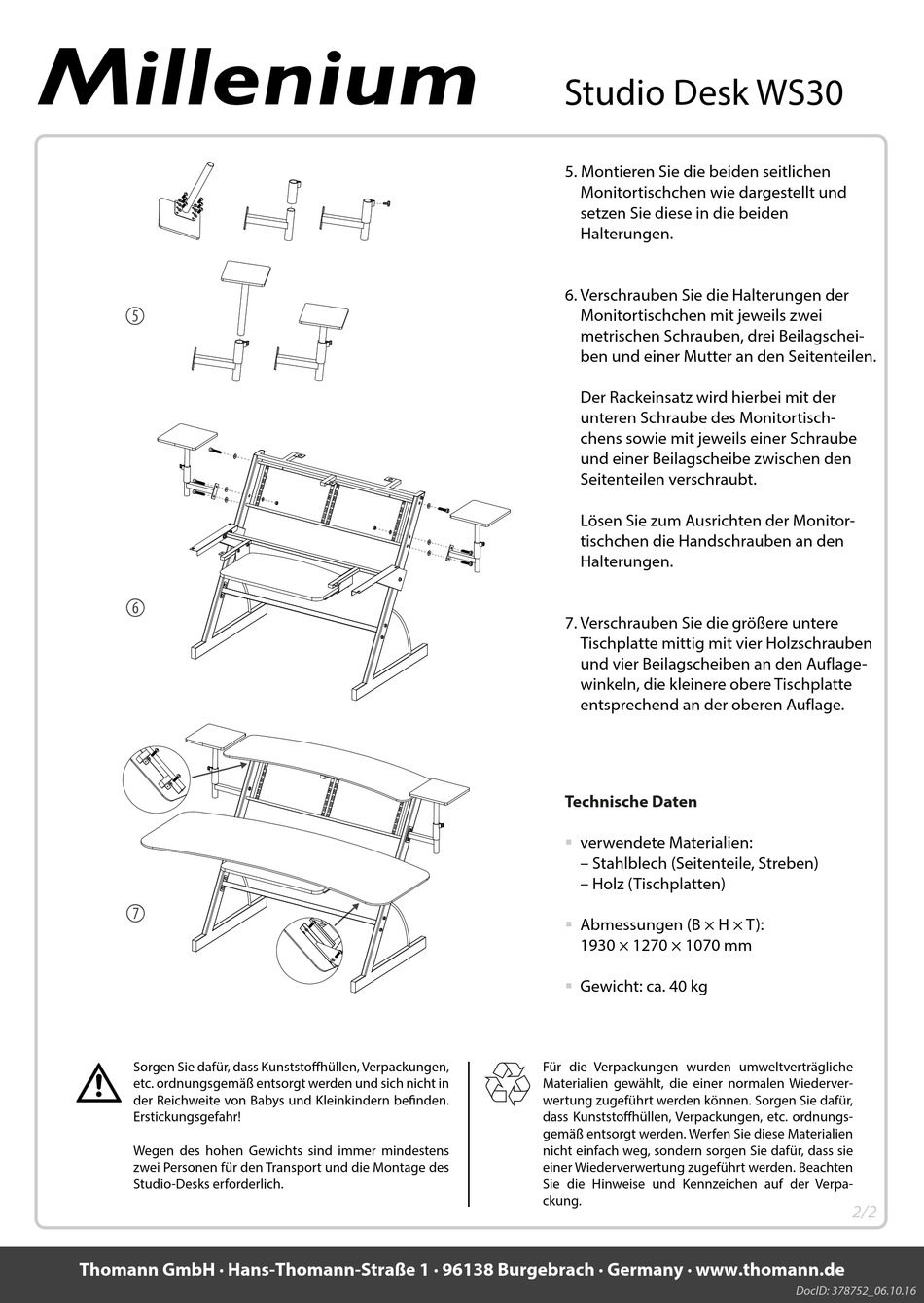

5. Montieren Sie die beiden seitlichen
Monitortischchen wie dargestellt und
setzen Sie diese in die beiden
Halterungen.
6. Verschrauben Sie die Halterungen der
Monitortischchen mit jeweils zwei
metrischen Schrauben, drei Beilagschei-
ben und einer Mutter an den Seitenteilen.
Der Rackeinsatz wird hierbei mit der
unteren Schraube des Monitortisch-
chens sowie mit jeweils einer Schraube
und einer Beilagscheibe zwischen den
Seitenteilen verschraubt.
Lösen Sie zum Ausrichten der Monitor-
tischchen die Handschrauben an den
Halterungen.
7. Verschrauben Sie die größere untere
Tischplatte mittig mit vier Holzschrauben
und vier Beilagscheiben an den Auflage-
winkeln, die kleinere obere Tischplatte
entsprechend an der oberen Auflage.
Technische Daten
verwendete Materialien:

– Stahlblech (Seitenteile, Streben)
– Holz (Tischplatten)
Abmessungen (B × H × T):

1930 × 1270 × 1070 mm
Gewicht: ca. 40 kg

Für die Verpackungen wurden umweltverträgliche
Materialien gewählt, die einer normalen Wiederver-
wertung zugeführt werden können. Sorgen Sie dafür,
dass Kunststo hüllen, Verpackungen, etc. ordnungs-
gemäß entsorgt werden. Werfen Sie diese Materialien
nicht einfach weg, sondern sorgen Sie dafür, dass sie
einer Wiederverwertung zugeführt werden. Beachten
Sie die Hinweise und Kennzeichen auf der Verpa-
ckung.
2/2
DocID: 378752_06.10.16
