für Gas-Druckregelgeräte PN1 mit Einrohranschluß
mit integriertem Sicherheitsabsperrventil (SAV)
Für Erdgas, Stadtgas, Propan (Gase nach G 260 II) und Luft
Umgebungstemperatur -20 °C bis +60 °C
Einbauen, Einstellen und Warten
WARNUNG: Unsachgemäße Handhabung bei Einbau,
Einstellung, Umbau, Funktionsprüfung oder Wartung kann
Verletzungen oder Sachschäden verursachen.
Betriebsanleitung vor der Installation lesen.
Dieses Gerät muß nach den geltenden Vorschriften installiert
und überwacht werden.
ACHTUNG:
Zur ordnungsgemäßen Funktion sind einwandfreie, auf innere
und äußere Dichtheit geprüfte Anschlußteile erforderlich.
Max. Eingangsdruck:
Eingestellter Ausgangsdruck:
SAV-Einstelldrücke:
Wir empfehlen, vor jedem Gerät einen Filter zu installieren.
Jedes Gerät kann wahlweise (Bestelloption oder nachträglich) mit
einem Sieb im Eingangsstutzen ausgestattet werden.
Bedienungsanleitung
nur
p
e max
p
as
p
so
p
su

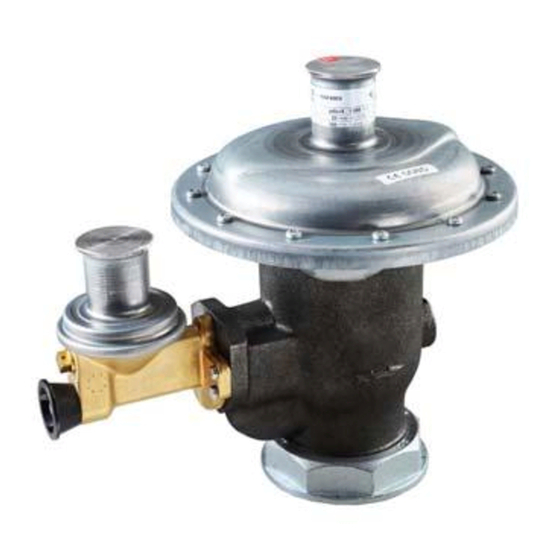

MAF 25 EI, MAF 25 EII
MAF 40 EI, MAF 40 EII
p 0,026 - 1 bar, p
e
MAF 25 ME, MAF 40 ME
p 0,026 - 1 bar, p
e
durch autorisiertes Fachpersonal!
:
Angabe auf dem Typenschild
:
Angabe auf dem Typenschild
:
Angabe auf dem Typenschild
:
Angabe auf dem Typenschild
03/99
20 - 300 mbar
as
22 - 30 mbar
as
Werbung
Verwandte Anleitungen für Elster MAF 25 EI
Inhaltszusammenfassung für Elster MAF 25 EI
- Seite 1 03/99 Bedienungsanleitung für Gas-Druckregelgeräte PN1 mit Einrohranschluß mit integriertem Sicherheitsabsperrventil (SAV) MAF 25 EI, MAF 25 EII MAF 40 EI, MAF 40 EII p 0,026 - 1 bar, p 20 - 300 mbar MAF 25 ME, MAF 40 ME p 0,026 - 1 bar, p 22 - 30 mbar Für Erdgas, Stadtgas, Propan (Gase nach G 260 II) und Luft...
- Seite 2 03/99 Einbau in die Rohrleitung Verschlußkappen bzw. Folien entfernen. Durchflußrichtung beachten: Gemäß Pfeil am Gehäuse, bzw. wie Schema unten. Prüfen und Sicherstellen, daß Gasleitungen innen sauber sind. Der Einbau in senkrechter oder waagrechter Rohrleitung ist möglich. ACHTUNG: Regeldruckeinstellung muß ggf. korrigiert werden. Die Werkseinstellung erfolgt in der Regel für die waagrechte Einbaulage mit dem Membrangehäuse nach oben.
- Seite 3 Gerät aufbauen. Entriegelungsschraube herausdrehen. Nur Geräte ohne Gasmangelsicherung: MAF 25 EI, MAF 25 EII, MAF 40 EI, MAF 40 EII Entriegelungsschraube leicht ziehen, ca. 1 mm, und Druckanzeige beobachten. Die Leitung hinter dem Gerät wird unter Druck gesetzt. Der Ausgangsdruck stabilisiert sich bei ca.
- Seite 4 Im Uhrzeigersinn: Ansprechdruck steigt. Gegen Uhrzeigersinn: Ansprechdruck fällt. O-Ring an Verschlußkappe prüfen. Verschlußkappe dicht aufschrauben. Ansprechdruck bzw. Ansprechdrücke prüfen. Atmungsleitung (Ermeto) dicht anschließen. Eingestellte Werte der Ansprechdrücke auf dem Gerät vermerken (XXX). ELSTER HANDEL GmbH, Steinernstr. 19-21, D-55252 Mainz-Kastel, Telefon 06134/605-0, Telefax 06134/605-390...
