RICEVITORE MONOCANALE 800 UTENTI AD INNESTO
Freq. 433.920 (Cod.23120438) - Freq. 868.350 MHz (Cod. 23120440)
Generalità
Il modulo di ricezione (RX) a 433.920MHz/868.350MHz è compatibile con i seguenti trasmettitori SEA:
Serie SMART DUAL, Serie HEAD, Serie COCCINELLA Copy
Memoria
Microcontr.
Relay
JMP
Contenuto della confezione
del modulo ricevitore:
- Circuito elettronico
- Manuale istruzioni
Pedonale
Selezione
Jumper

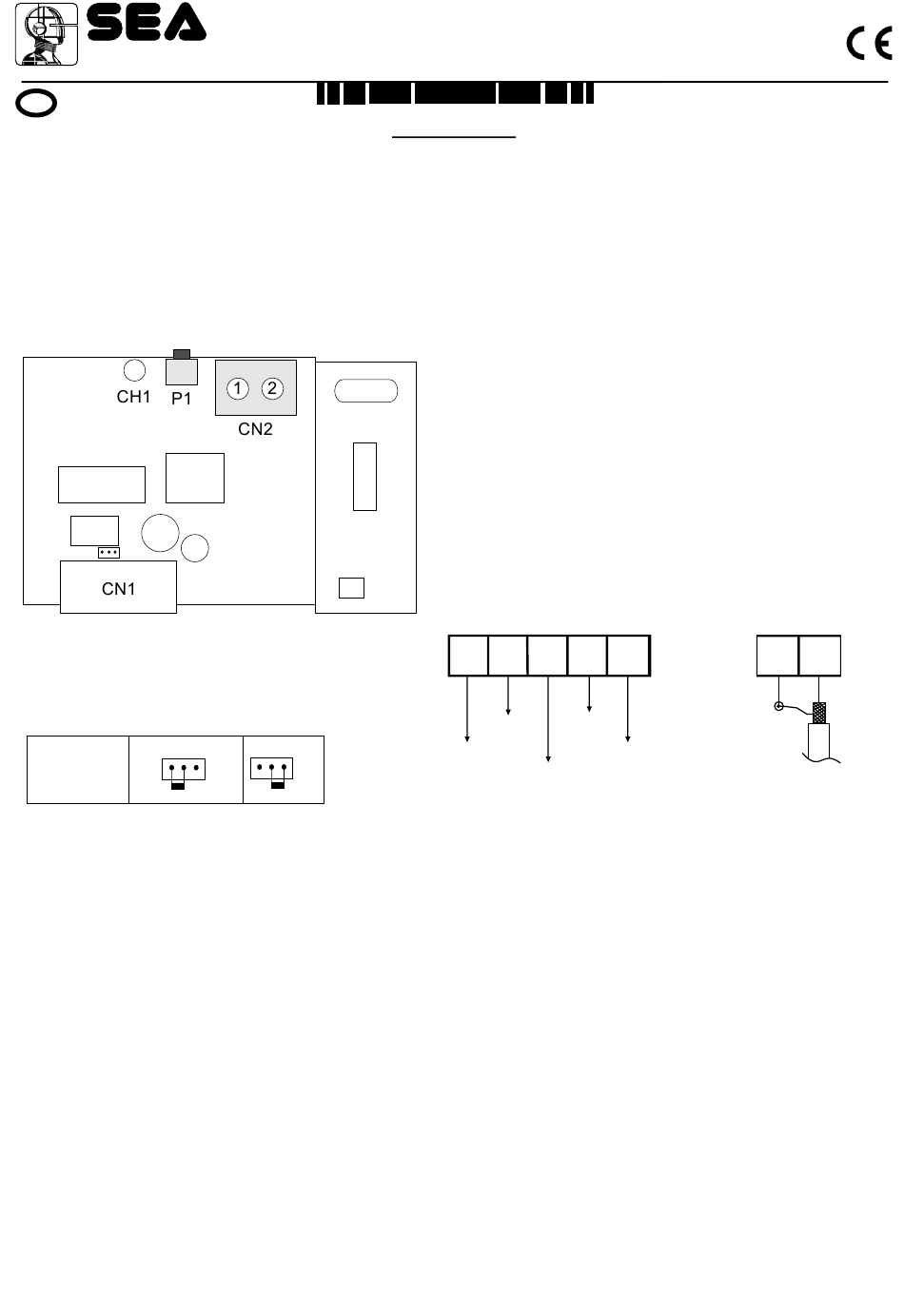

Apprendimento di un radiocomando su Canale 1
Selezionare, attraverso il Jumper posto tra il relay e il connettore CN1, se memorizzare l'uscita pedonale
oppure l'uscita start.
Premere il tasto P1 per entrare nella modalità Programmazione
- Il Led CH1si accenderà.
- Premere sul trasmettitore il tasto desiderato.
- Il led CH1 emetterà 2 lampeggi per confermare l'avvenuta memorizzazione e rimarrà acceso in attesa di
ricevere un nuovo codice (altro trasmettitore).
- Memorizzare altri radiocomandi o premere una volta P1 per l'uscita dalla modalità programmazione.
Avvertenze
- Utilizzando radiocomandi DIP SWITCH programmati con lo stesso codice è sufficiente memorizzare un
solo trasmettitore.
- Se viene programmato un codice già esistente nella memoria del ricevitore, esso sarà cancellato (4
lampeggi).
Pertanto, in fase di programmazione, fare attenzione ad inviare un solo impulso con il trasmettitore.
67410554
®
SEA S.r.l.
DIREZIONE E STABILIMENTO:
Zona industriale 64020 S.ATTO Teramo - (ITALY)
Tel. 0861 588341 r.a. Fax 0861 588344
(USCITA A RELAY)
Start
Italiano
SIGNAL
Caratteristiche tecniche
Alimentazione:
Assorbimento:
Frequenza di ricezione:
Sensibilità:
Codice:
N° di codici memorizzabili:
N° di canali:
Uscita CH1 (START):
Temperatura di funzionamento: -15°C / +60°C
Temperatura di stoccaggio:
Dimensioni:
Umidità:
1
2 3 4 5
CN1
+
0V
24Vdc
PED.
Rev 03 - 04/2011
http://www.seateam.com
e-mail:seacom@seateam.com
24 Vdc
15 mA a riposo
433.920MHz/868.350MHz
-100 dB
digitale a 64 bit o dip switch
800
1
Relay a contatto pulito (N.O.)
-40°C / +80°C
40 x 50 mm
dal 5% al 90% non condensante
CN2
0V
START
1
2
-
ANTENNA
1
