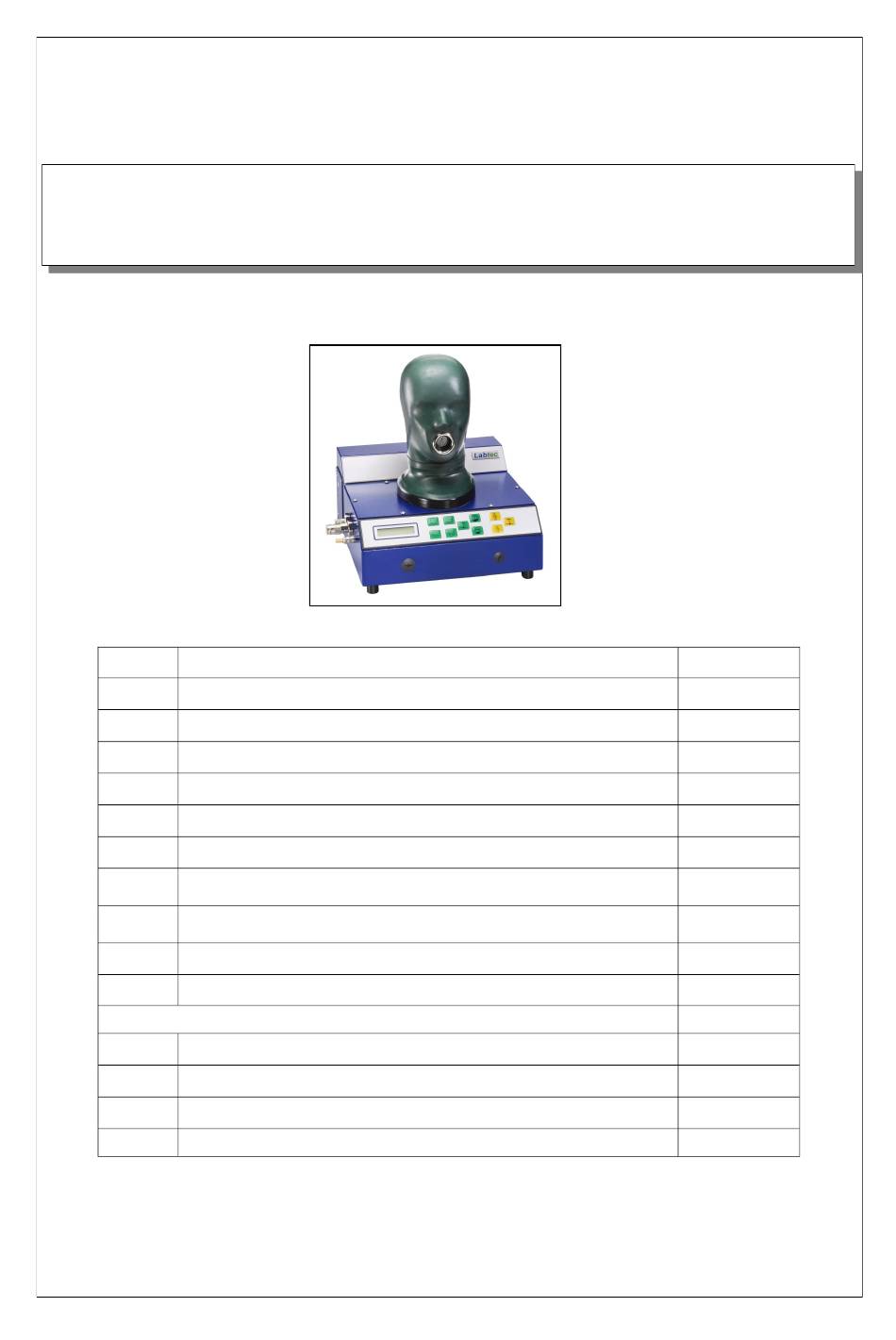

Seite 1: Inhaltsverzeichnis
LabModul 240 Inhalt Seite Vorwort Gerätebeschreibung Sicherheitshinweise Technische Daten Bedienelemente Bauteilebeschreibung Beschreibung der Bedienelemente Inbetriebnahme Wartung und Pflege Zubehör Anhänge: Prüfungen manuell durchführen Prüfung von Vollmasken Prüfung von Lungenautomaten Prüfung von Pressluftatmern Prüfung von CSA Bedienungsanleitung LabModul 240 Seite 1 www.labtec.de...
Seite 2: Vorwort

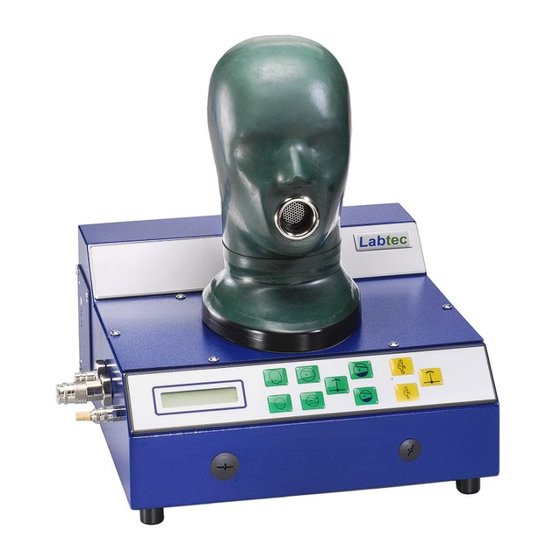

1. Vorwort 2. Gerätebeschreibung Die vorliegende Betriebsanleitung beinhaltet LabModul 240 ist ein elektronisches, über ei- die Bedienung und Pflege der Prüfgeräte- nen PC zu bedienendes Prüfgerät zum vollau- Serie LabModul 240. tomatischen Prüfen von Atemschutzmasken nach DIN EN 136, Chemikalienschutzanzügen Voraussetzung für einen ordnungsgemäßen...
Seite 3: Sicherheitshinweise
Immer darauf achten, dass die Messdüse in der Mundöffnung im Prüfkopf nicht verstopft ist. Bei Fehlanzeigen im Niederdruck ggf. mit einer Nadel die Öffnung säubern. Warnung ! Vor Öffnen des Prüfstandgehäuses Stromzufuhr durch Ziehen des Netzsteckers unterbrechen ! Bedienungsanleitung LabModul 240 Seite 3 www.labtec.de...
Seite 4: Bedienelemente
5 Überdruck erzeugen 5 l/min, Tastventil 6 Unterdruck erzeugen 5 l/min, Tastventil 7 Niederdruck entlasten, Tastventil 8 Exhalation 10 l/min, Schaltventil 9 Inhalation 10 l/min, Schaltventil 10 CSA füllen, Schaltventil 11 CSA leeren, Schaltventil 12 Mitteldruck entlasten, Tastventil Bedienungsanleitung LabModul 240 Seite 4 www.labtec.de...
Seite 5: Bauteilebeschreibung
Mit der eingebauten Vakuumpumpe werden die erforderlichen Luftströme erzeugt und der Prüfkopf aufgeblasen, bzw. entleert. Die gewünschte Luftmengenleistung lässt sich in der Software von 2...12 l/min einstellen. Prozessor Der eingebaute Mikroprozessor übernimmt die Steuerung und Signalwandlung. Bedienungsanleitung LabModul 240 Seite 5 www.labtec.de...
Seite 6: Inbetriebnahme
PC und Prüfstand über USB-Kabel 10. Zubehör herstellen und den Prozessor des Prüfgerätes für den PC-Betrieb freischalten. Labtec bietet vielfältiges Zubehör für die Lab- Modul Prüfgeräte an. Siehe hierzu gesonderte Installations- und Betriebsanleitung LabNet Profi Das Sortiment umfasst u.a. Prüfadapter zur...
Seite 7: A 1 Prüfung Von Vollmasken
Pumpe mit Schalter (8) einschalten und Flow von +10 l/min. erzeugen. 1.3.3 Öffnungsdruck am LCD Display (LP) ablesen und mit Sollwert vergleichen. 1.3.4 Pumpe mit Schalter (8) ausschalten. 1.3.5 Prüfkopf mit Taster (4) entlüften, Maske vom Prüfkopf nehmen. Bedienungsanleitung LabModul 240 Seite 7 www.labtec.de...
Seite 8: A 2 Prüfung Von Lungenautomaten
Prüfung nur für Überdruck- des geöffneten LA am LCD Display (LP) ablesen Lungenautomaten und mit Sollwert vergleichen. 2.4.2 Flasche schließen und Mitteldruck über Taster am Ende des Prüfvorgangs oder Fort- (12) entlasten. fahren mit weiteren Prüfungen. Bedienungsanleitung LabModul 240 Seite 8 www.labtec.de...
Seite 9: A 3 Prüfung Von Pressluftatmern
Lungenautomat muss angeschlossen von -10 l/min. erzeugen. sein. 3.3.3 Mitteldruck am LCD (MP) Display ablesen. 3.3.4 Flasche schließen und Mitteldruck über Taster am Ende des Prüfvorgangs oder Fort- (12) entlasten. fahren mit weiteren Prüfungen. Bedienungsanleitung LabModul 240 Seite 9 www.labtec.de...
Seite 10: A 4 Prüfung Von Gasdichten Chemikalien-Schutzanzügen (Csa)
Taster (7) entlasten und auf - # mbar einstellen. Stoppuhr einschalten. Sollwert annähern. 5.4.3 5.1.5 Nach vorgegebener Zeit von # min. Druck- änderung am LCD Display (LP) ablesen und 5.4.5 mit Sollwert vergleichen. Bedienungsanleitung LabModul 240 Seite 10 www.labtec.de...
Seite 11 DIN EN 837 Ausgabe / dates / en date du 1997 Diese Konformitätsbescheinigung wurde automatisch erstellt und ist ohne Unterschrift gültig. Datum / date This calibration certificate was produced automatically 01.01.2017 and is valid without signature. Bedienungsanleitung LabModul 240 Seite 11 www.labtec.de...
