SALAMANDER D2/347AMXL Montageanleitung

4 bay - single xl display - wall mount cabinet
Vorschau ausblenden

Werbung

Inhaltsverzeichnis

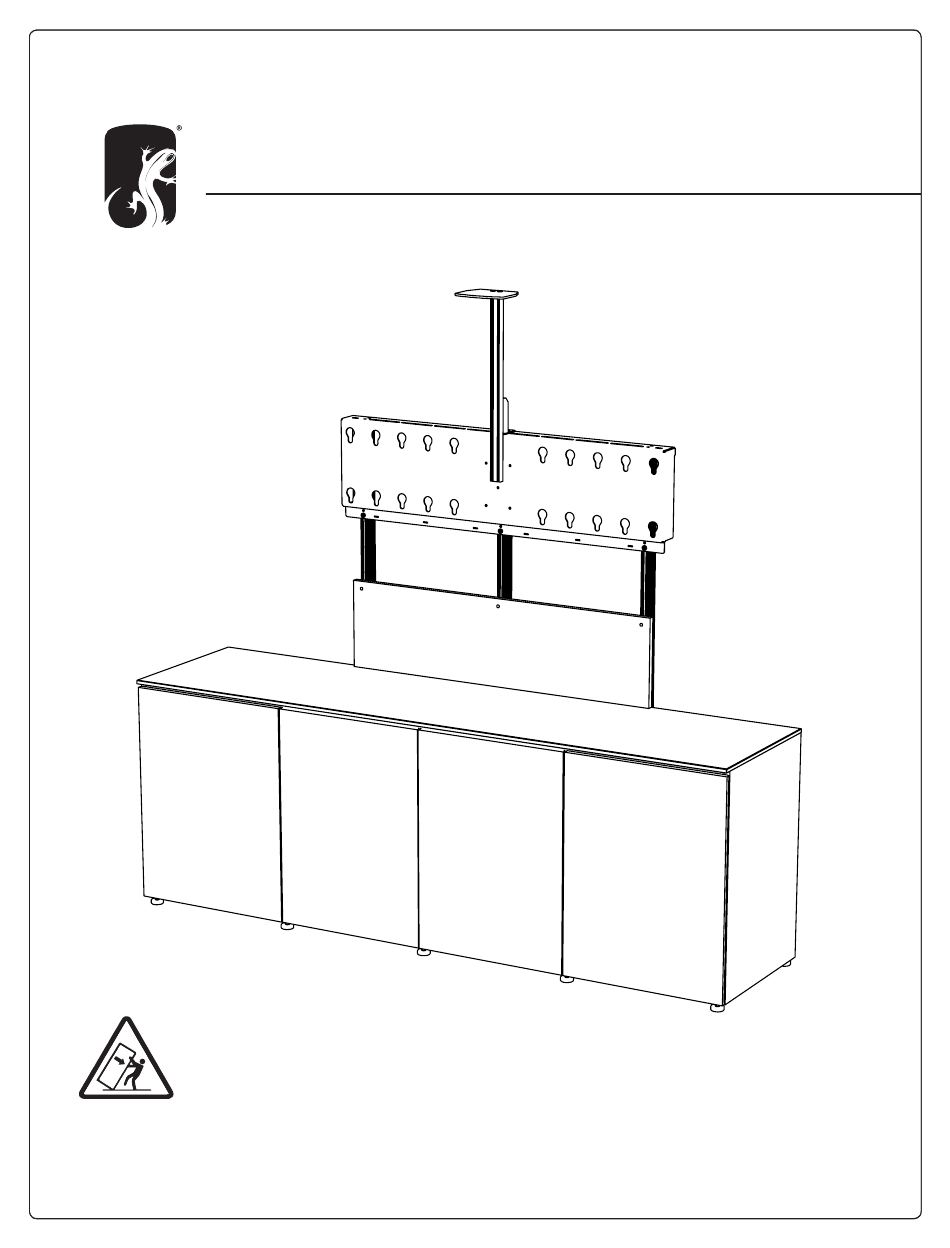

D2/347AMxl / D3/347AMxl
ASSEMBLY INSTRUCTIONS
4 BAY - SINGLE XL DISPLAY - WALL MOUNT CABINET
TIP HAZARD WARNING!
Cabinet must be affixed to wall.
For use with video monitors weighing 400 lbs (181kg) or less.
Use with heavier televisions may result in instability causing
tip over resulting in death or serious injury.
Salamander 4 Bay Cabinet with XL Display Mount
1 of 28
501-020 [9.17]

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SALAMANDER D2/347AMXL

Inhaltszusammenfassung für SALAMANDER D2/347AMXL

  • Seite 1 For use with video monitors weighing 400 lbs (181kg) or less. Use with heavier televisions may result in instability causing tip over resulting in death or serious injury. Salamander 4 Bay Cabinet with XL Display Mount 1 of 28 501-020 [9.17]...

  • Seite 2: Tools Included

    Use with heavier televisions may result in instability causing tip over resulting in death or serious injury. ***** SAVE THESE INSTRUCTIONS ***** Accessories and Spare Parts Please contact Salamander Designs 860.761.9500 or www.salamanderdesigns.com/commercial Salamander 4 Bay Cabinet with XL Display Mount 2 of 28 501-020 [9.17]...
  • Seite 3 1/4” Flat Washer 301-462 Shoulder Washer 300-525 5/16-18 x 1.50” Head Socket Screw 300-462 1/4-20 x 2.25” Head Socket Screw 305-062/GT Display Mounting Bracket 301-510 1/4-20 x 1” Set Screw 300-530 Thumb Nut 1/4-20 302-315 10-32 x 1/2” Button Head Cap Screw (fasten wire manager) Salamander 4 Bay Cabinet with XL Display Mount 3 of 28 501-020 [9.17]...
  • Seite 4 1. CAMERA SHELF (OPTIONAL) Install Mount Install (Q) Bracket slots to the center of the middle vertical mounting post using Screw (U) and Washers (R). Install Post Insert Screw (H) and Washer (R) through the Bracket to Flat Nut (I) and tighten with Hex Key. Salamander 4 Bay Cabinet with XL Display Mount 4 of 28 501-020 [9.17]...
  • Seite 5 Using improper screw length can damage the display. NOTE: Other displays may use different screw lengths. M8 16mm screws are supplied for use with Microsoft Surface Hub. Salamander 4 Bay Cabinet with XL Display Mount 5 of 28 501-020 [9.17]...
  • Seite 6 INSTALL display BRACKETS Continued Using the key slots provided on mount face, slide display into place. ADJUSTING DISPLAY TILT ANGLE (OPTIONAL Mount tilt is preset at factory. If adjustment is necessary, remove display, loosen bolts (T) and adjust bolts (K) in three locations to achieve proper tilt. Do not over tighten screw (T). Adjusting screws (K) will tilt mount. Screws (T) hold mount in desired position Side View Salamander 4 Bay Cabinet with XL Display Mount 6 of 28 501-020 [9.17]...
  • Seite 7 Insert into post channel and slide to desired height. Level shelf by adjusting Assemble loosely as shown. shelf peg positions and tighten screw using hex key. Note: Drop-in nut must make a 1/4 turn in post. Salamander 4 Bay Cabinet with XL Display Mount 7 of 28 501-020 [9.17]...

  • Seite 8: Modesty Panel

    Drop-In Nut (N) through mounting post and using each hole in the panel. the provided Hex Key. removal & reinstallation of cartridge rack Remove door Remove door using quick release tab at the back of hinges (circled below) Salamander 4 Bay Cabinet with XL Display Mount 8 of 28 501-020 [9.17]...
  • Seite 9 Remove Install Cartridge to Cabinet 1. Use levers to lock / unlock rack to cabinet. Keep unlocked while removing / installing. 2. Push Rack into cabinet lifting slightly as front wheels touch cabinet bottom panel. 3. Release locking levers and continue to push rack into cabinet until levers engage. Wire Manager Using thumb nut, washer, stud, and EZ nut, install wire manager to rear extrusion near top of cabinet. Using 10-32 screw and washer attach the other end to the rack. Multiple wire managers may be used to separate or achieve necessary capacity of wires needed. Salamander 4 Bay Cabinet with XL Display Mount 9 of 28 501-020 [9.17]...
  • Seite 10 Remove rack, install gear and reinstall to cabinet. Reattach door 1. Clip hinge onto front of hinge back 2. Press back of hinge to fix (click). Salamander 4 Bay Cabinet with XL Display Mount 10 of 28 501-020 [9.17]...
  • Seite 11 LIMITED WARRANTY FOR COMMERCIAL VIDEO DISPLAY STANDS AND MOUNTS Salamander is proud to stand behind our products with industry-leading warranties. Should you ever encounter any problem with your Salamander product, let us know. We are here to make it right. 1.860.761.9500 Full warranty including limitations and warranty claim information may be found at www.salamanderdesigns.com/commercial/warranty...
  • Seite 12 L’armoire doit être fixée au mur. Pour une utilisation avec des moniteurs vidéo pesant 400 lbs (181 kg) ou moins. Une utilisation avec des téléviseurs plus lourds pourrait causer une instabilité qui entraînerait un basculement, ce qui pourrait mener à la mort ou à des blessures graves. GEFAHRENWARNUNG! Schrank muss an der Wand befestigt werden. Für die Nutzung mit Videomonitoren mit 400 lbs (181kg) oder weniger. Die Nutzung mit schwereren TVs resultiert in Instabilität mit Umkippen und möglichem Tod oder ernsthaften Verletzungen. Salamander 4 Bay Cabinet with XL Display Mount 12 of 28 501-020 [9.17]...
  • Seite 13 ****** GUARDE ESTAS INSTRUCCIONES ******* Accesorios y Repuestos Por favor contacte a Salamander Designs 860.761.9500 o diríjase a www.salamanderdesigns.com/commercial Salamander 4 Bay Cabinet with XL Display Mount 13 of 28 501-020 [9.17]...
  • Seite 14 CONSEILS D’AVERTISSEMENT DE SÉCURITÉ ! L’armoire doit être fixée au mur. Pour une utilisation avec des moniteurs vidéos pesant 400 lbs (181 kg) ou moins. Une utilisation avec des téléviseurs plus lourds pourrait causer une instabilité qui entraînerait le basculement, ce qui pourrait mener à la mort ou à des blessures graves. ***** CONSERVEZ CES CONSIGNES ***** Accessoires et pièces de rechange Veuillez contacter Salamander Designs au 860.761.9500 ou www.salamanderdesigns.com/commercial Salamander 4 Bay Cabinet with XL Display Mount 14 of 28 501-020 [9.17]...
  • Seite 15 Maximale Lastanzeige: D3/347AMXL - 400 lbs (136kg) Maximale Fachlast (je) - Nominal - 100 lbs (45kg) GEFAHRENWARNUNG! Schrank muss an der Wand befestigt werden. Für die Nutzung mit Videomonitoren mit 400 lbs (181kg) oder weniger. Die Nutzung mit schwereren TVs resultiert in Instabilität mit Umkippen und möglichem Tod oder ernsthaften Verletzungen. ***** BEWAHRE DIESE ANWEISUNGEN AUF ***** Zubehör und Ersatzteile Bitte kontaktiere Salamander Designs 860.761.9500 oder www.salamanderdesigns.com/commercial Salamander 4 Bay Cabinet with XL Display Mount 15 of 28 501-020 [9.17]...
  • Seite 16 1/4” Flat Washer 301-462 Shoulder Washer 300-525 5/16-18 x 1.50” Head Socket Screw 300-462 1/4-20 x 2.25” Head Socket Screw 305-062/GT Display Mounting Bracket 301-510 1/4-20 x 1” Set Screw 300-530 Thumb Nut 1/4-20 302-315 10-32 x 1/2” Button Head Cap Screw (fasten wire manager) Salamander 4 Bay Cabinet with XL Display Mount 16 of 28 501-020 [9.17]...
  • Seite 17 (R) Durch soporte hacia vers l’écrou plat die Halterung an die la tuerca plana (I) et serrez le tout Mutter (I) Und be- (I) y apriete con à l’aide d’une clé festige sie mit einem una herramienta hexagonale. Sechskantschlüssel. hexagonal. Salamander 4 Bay Cabinet with XL Display Mount 17 of 28 501-020 [9.17]...
  • Seite 18 Fixez les supports à l’aide des fixations (longueur et dimension Los tornillos M8 16mm son entrega- recommandées par le fabricant de l’écran). L’utilisation d’une vis dos para usarse con el Hub de la ayant une longueur inappropriée pourrait endommager l’écran. Microsoft Surface Anbringung der Halterungen am Display Festige die Halterungen durch Verbindungselemente (Nutzung der empfohlenen Länge und Größe durch den Displayher- steller). Eine unangemessene Schraubenlänge kann das Display beschädigen. Salamander 4 Bay Cabinet with XL Display Mount 18 of 28 501-020 [9.17]...
  • Seite 19 (T) sostienen el montaje en la posición deseada. Halterungsneigung ist durch die Fabrik vorbestimmt. Sollte eine Anpassung nötig sein,entferne das Display, lockere die Bolzen (T) und passe die Bolzen (K) an drei Orten an um eine angemessene Neigung zu erzielen. Ziehe die Schrauben (T) nicht zu fest. Side View Die Anpassung der Schrauben (K) wird die Halterung neigen. Die Schrauben (T) halten die Befestigung an der gewünschten Position Salamander 4 Bay Cabinet with XL Display Mount 19 of 28 501-020 [9.17]...
  • Seite 20 Ajuste el nivel del estante al mover las clavijas y apriete los tornillos usando la herramienta hexagonal. NOTA: La tuerca deslizante debe hacer una vuelta de ¼ de giro en el poste. Salamander 4 Bay Cabinet with XL Display Mount 20 of 28 501-020 [9.17]...
  • Seite 21 Drop-In Mutter Option Solltest du eine andere Regalplatzierung, als die Vorgebohrten Orte wünschen, so nutze die Drop-In Mutter Option.Diese Option erlaubt die Regalplatzierung auf beliebiger Höhe. Gebe es in den vorherigen Kanal Und schiebe es auf die gewünschte Höhe. Gleiche das Regal aus, indemdu die Posi- tionen der Regalhaken anpasst und die Schrauben durch Sechskantschlüssel befestigst. Hinweis: Drop-in Mutter muss eine 1/4 Drehung machen, Salamander 4 Bay Cabinet with XL Display Mount 21 of 28 501-020 [9.17]...
  • Seite 22 Loch im Panel. Führe die Drop-In Mutter (N) durch den bereitgestellten Sechskantschlüssel in die Schlitze des vertikalen Befestigungsposten ein und befestige diese. Versichere das Rotieren der Drop-In Muttern (F) in Extrusion. Salamander 4 Bay Cabinet with XL Display Mount 22 of 28 501-020 [9.17]...
  • Seite 23 Remueva la puerta usando la pestana de liberación rápida en la parte trasera de las bisagras (señalada a continuación) Retirer la porte Retirez la porte à l’aide d’une languette à dégagement rapide située à l’arrière des charnières (encerclé ci-dessous) Entfernung der Tür Entferne die Tür durch die schnell lösende Lasche an der Rückseite der Scharniere (untenstehend eingekreist) Salamander 4 Bay Cabinet with XL Display Mount 23 of 28 501-020 [9.17]...
  • Seite 24 • Poussez le rangement dans l’armoire en soulevant légèrement puisque les roues avant touchent le panneau inférieur de l’armoire. • Relâchez les leviers de verrouillage et continuez à pousser le rangement dans l’armoire jusqu’à ce que les leviers s’embrayent. Entfernung Installation der Kassette am Schrank • Nutze die Hebel um das Gestell am Schrank zu sperren / entsperren. Halte es während dem Entfernen / der Neuinstallation entsperrt. • Drücke das Gestell in den Schrank, indem du es leicht anhebst, während die Vorderräder das Bodenpanels berühren. • Löse die Sperrhebel und drücke die Halterung weiter in den Schrank, bis die Hebel einrasten. Salamander 4 Bay Cabinet with XL Display Mount 24 of 28 501-020 [9.17]...
  • Seite 25 Usando 10-32 tornillos y arandelas una el otro extremo con el estante. Múltiples administradores de cables puedes ser usados para separar o para llevar a la capacidad necesaria de cables. Gestionnaire de câble À l’aide de l’écrou à ailettes, de la rondelle, du boulon et de l’écrou EZ, installez le ges- tionnaire de câble à l’extrusion arrière près du sommet de l’armoire. À l’aide de la vis 10-32 et de la rondelle, fixez l’autre extrémité au rangement. Plusieurs gestionnaires de câble peuvent être utilisés pour séparer ou obtenir la capacité nécessaire des câbles requis. Kabelverwaltung Nutze die Flügelmutter, Unterlegscheiben, Bolzen und EZ Mutter um die Kabelverwaltung an der hinteren Extrusion nahe der Schrankoberseite zu befestigen. Nutze 10-32 Schrauben und Unterlegscheiben; bringe das andere Ende an der Halterung an. Es können mehrere Kabelverwaltungen genutzt werden um die notwen- dige Kapazität zu erreichen. Salamander 4 Bay Cabinet with XL Display Mount 25 of 28 501-020 [9.17]...
  • Seite 26 • Sujete la bisagra en el frente • Accrochez la charnière sur l’avant de la parte trasera de la bisagra. de la charnière arrière • Presione la parte de atrás • Appuyez sur l’arrière de la de la bisagra para fijarla (click) charnière pour la fixer (cliquer). Neuanbringung der Tür • Klemme das Scharnier an die Rückseite des Gelenks • Drücke das Scharnier zum Fixieren nach hinten (Klick) Salamander 4 Bay Cabinet with XL Display Mount 26 of 28 501-020 [9.17]...
  • Seite 27 1 pulgadas en el patrón de agujeros en el tope y fondo del estante. Ajuster la profondeur du casier Pour des casiers de rangement à profondeur réglable, ajustez la profondeur à la dimension souhaitée dans les positions incrémentales de 1’’ du modèle de trou sur le côté du sommet et du bas du casier de rangement. Anpassung der Kassettentiefe Für eine angepasste Tiefe, passe die Tiefe der gewünschten Dimension in 1“ inkrementellen Positionen des Gesamtmusters an der Seite des Regals an. Salamander 4 Bay Cabinet with XL Display Mount 27 of 28 501-020 [9.17]...
  • Seite 28 LIMITED WARRANTY FOR COMMERCIAL VIDEO DISPLAY STANDS AND MOUNTS Salamander is proud to stand behind our products with industry-leading warranties. Should you ever encounter any problem with your Salamander product, let us know. We are here to make it right. 1.860.761.9500 Full warranty including limitations and warranty claim information may be found at www.salamanderdesigns.com/commercial/warranty...
