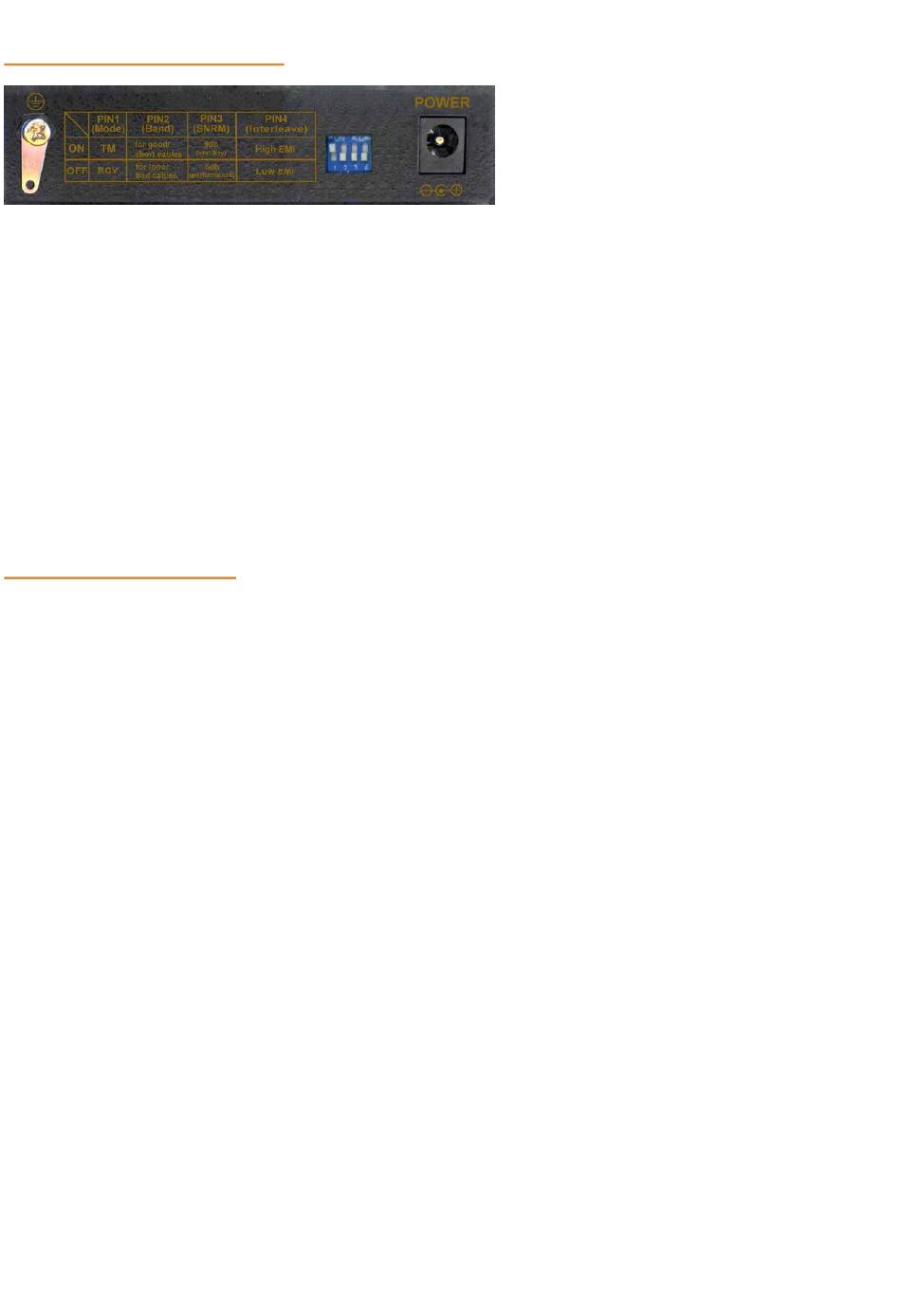

Beschreibung der Rückseite:
Die Rückseite von links nach rechts:
Erdungsklemme
DIP Switches
Strom
Siehe Erläuterung und Beschreibungen der Funktionen und Anwendungen auf den nachfolgenden Seiten.
Impedanz und Kapazität
Dies ist keine Wissenschaft, gibt Ihnen aber einige Hinweise und Indikationen. Mit einem guten Multimeter sollten Sie
in der Lage sein, die Impedanz Ihres Kabels zu messen. Die Impedanz eines Telefonkabels sollte zwischen 50 und
150 Ohm pro Kilometer liegen (dünne Kabel haben eine hohe Impedanz, dicke Kabel haben eine geringere Impe-
danz).
Entfernen Sie sämtliches Equipment von A und B. Danach führen Sie einen Kurzschluss an A mit den zwei Kabeln
durch, die Sie benutzen möchten. Anschließend messen Sie die Impedanz mit einem digitalen Multimeter an B von
Kabel 1 bis Kabel 2. Der Wert, geteilt durch 2, ergibt eine grobe Vorstellung der Impedanz Ihres Kabels. Sie sollte
auch die Isolierungsimpedanz des Kabels messen. Dafür entfernen Sie den Kurzschluss von A wieder und messen
von Kabel 1 bis Kabel 2. Der Wert, den Sie erhalten, muss verschiedene MOhms betragen.
Das bedeutet, dass etwas nicht stimmt, wenn Ihr Kunde Ihnen sagt, dass die Strecke 500 m lang ist, aber Ihre
Messung ergeben hat, dass die Impedanz 200 Ohms oder mehr beträgt. 200 Ohms (dies ist keine Wissenschaft!)
entsprechen bei einem dicken Kabel 4 km oder bei einem dünnen Kabel 1 km.
Wenn die physikalische Eigenschaft Ihres Kabels innerhalb des funktionellen Grenzwerts Ihres xDSL-Geräts liegt,
erhalten Sie eine Verbindung, wenn nicht, dann nicht. Erinnern Sie sich, es gibt keinen „kleinen Mann" im Inneren des
xDSL-Modems, der Ihr Kabel mit einem Lineal entlang läuft und „Ok" sagt, wenn das Kabel x Meter lang ist. Es geht
um Physik.
An Boden/Erdung anschließen. Der Überspannungsschutz im Inneren des VC-410 kann
nur mit einem ordnungsgemäß geerdeten Anschluss an beiden Seiten funktionieren.
Nr.
#1:
#2:
#3:
#4:
Zur Anwendung mit im Lieferumfang enthaltener Original-Stromversorgung: 12 VDC/1 A
Funktion
EIN
Modus
Transmitter
Band
High Band
SNRM
9 dB
Interleave
8 ms
AUS
Receiver
Low Band
6 dB
1 ms
