Inhaltszusammenfassung für Extech RH550

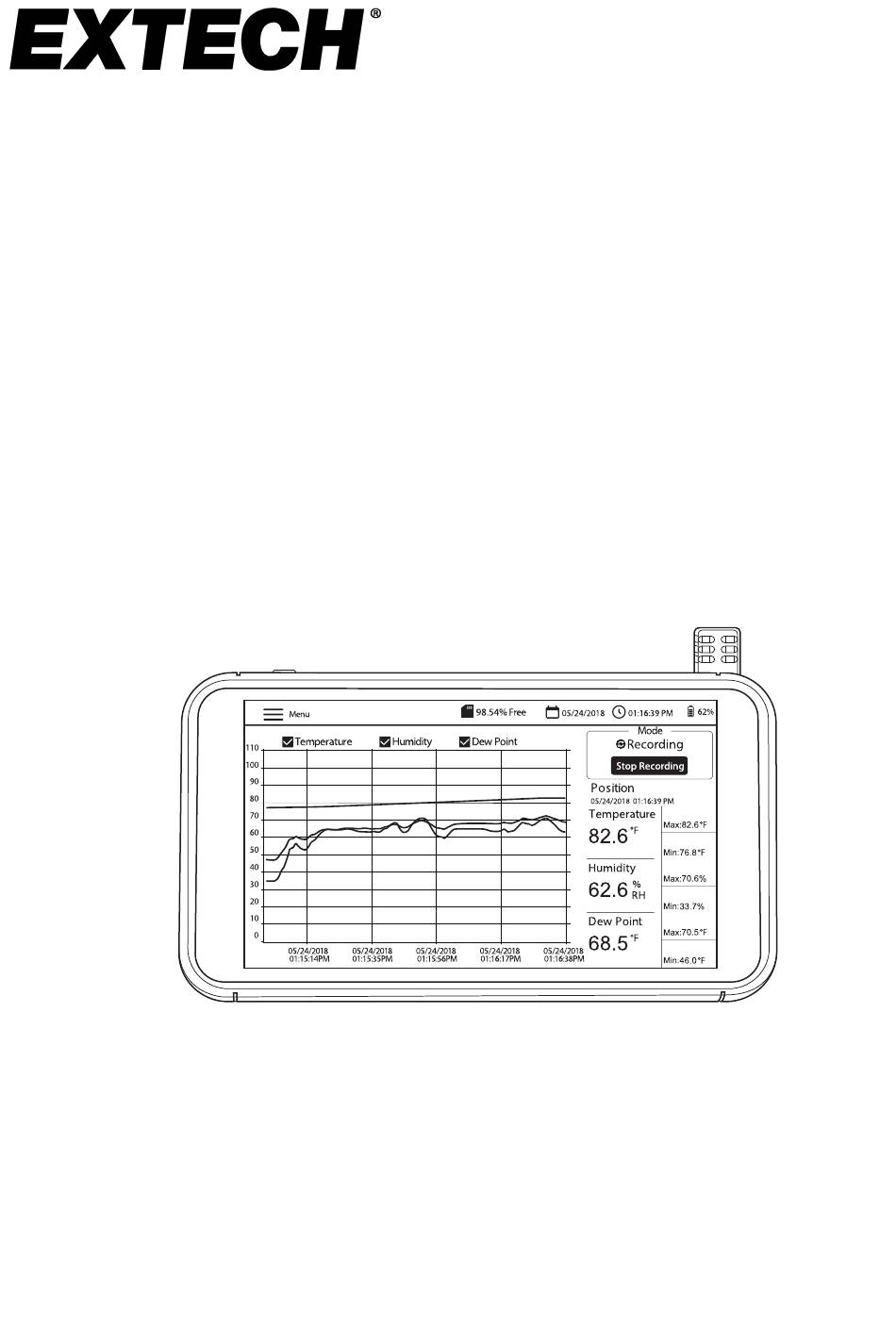

- Seite 1 BENUTZERHANDBUCH Luftfeuchtigkeits-/Temperatur- Diagrammschreiber mit Touchscreen und Taupunktberechnung MODELL RH550...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. EINLEITUNG 1.1 Hauptmerkmale 1.2 Allgemeine Anwendungen 2. BESCHREIBUNG 3. GRUNDLEGENDER BETRIEB 3.1 Einrichten des RH550 3.2 Stromversorgung des Messgeräts 3.3 Hauptbildschirm der Benutzeroberfläche 3.4 Hauptbetriebsarten (LIVE und AUFZEICHNUNG) 4. HAUPTMENÜ 4.1 ALLGEMEINE EINRICHTUNG 4.2 EINRICHTUNG DER AUFZEICHNUNG 4.3 ANZEIGEN VON ALARMEN 4.4 VERLAUF... -
Seite 3: Einleitung
• Datenprotokollierung mit acht (16) GB Speicher; benutzerprogrammierbare Abtastrate, Startzeit und Datenpunktgrenzwerte • Anzeigen des Verlaufs von Datenprotokolleinträgen auf dem Bildschirm des RH550 • Aufgezeichnete Daten im CSV-Format, die über das mitgelieferte USB-Kabel einfach auf den PC übertragen werden können •... -
Seite 4: Beschreibung
Touchscreen-Anzeige USB-Buchse (zur Stromversorgung des Messgeräts und zum Anschließen an einen PC) Sensor für Temperatur/relative Luftfeuchtigkeit (in Abbildung eingesetzt in die Stationsbuchse) Ein-/Aus-Taste Sensorverlängerungskabel (RH550-C) Wandhalterung Neigbarer Tischständer Sensorstationsbuchse (mit eingesetztem Sensor abgebildet) Schraubenlöcher für Wandmontage 10. Scharnier für Wandhalterung... -
Seite 5: Grundlegender Betrieb
Zum Ein- oder Ausschalten des RH550 halten Sie den Netzschalter (4) länger gedrückt. Um den Akku aufzuladen, schließen Sie das mitgelieferte USB-Kabel an die USB-Buchse (2) am RH550 und eine Wechselstromquelle an oder schließen Sie den RH550 an einen USB- Anschluss eines PCs an. ... -
Seite 6: Hauptbildschirm Der Benutzeroberfläche
12. X-Achse für Cursorposition für Datum und Uhrzeit 13. Y-Achse für Messskala (nach oben und unten schieben, um die gesamte Skala anzuzeigen) 14. Farbcodierte Temperatur-, Luftfeuchtigkeits- und Taupunkttemperaturwerte (tippen Sie auf eine beliebige Stelle der Kurven, um die Cursorposition zu verschieben) RH550-DE_V1.3 1/20... -
Seite 7: Hauptbetriebsarten (Live Und Aufzeichnung)
Taupunkt auf die gleiche Weise an wie im LIVE-Modus. Im AUFZEICHNUNGS-Modus protokolliert der RH550 Messdaten in internen Dateien mit einer programmierbaren Abtastrate. Sie können diese internen Dateien direkt auf dem Bildschirm des RH550 öffnen und anzeigen oder sie als CSV-Dateien auf einen PC übertragen. -
Seite 8: Hauptmenü
Luftfeuchtigkeit auf die gleiche Weise ein wie die oben beschriebenen Temperatur- Alarmschwellenwerte. Klicken Sie auf SPEICHERN, um Ihre Einstellungen zu speichern, oder auf X, um den Vorgang abzubrechen und das Untermenü zu verlassen. 4.2 EINRICHTUNG DER AUFZEICHNUNG RH550-DE_V1.3 1/20... -
Seite 9: Anzeigen Von Alarmen
Speicher (16 GB) belegt ist. Beachten Sie, dass bei Auswahl von MAX der RH550 mehrere Dateien mit 20.000 Datenpunkten erstellt, nicht eine große Datei. Klicken Sie auf SPEICHERN, um Ihre Einstellungen zu speichern, oder auf X, um den Vorgang abzubrechen und das Untermenü... -
Seite 10: Verlauf
Kontrollkästchen zu aktivieren, und tippen Sie dann auf LÖSCHEN. Um Datendateien auf einen PC zu übertragen bzw. darauf anzuzeigen, schließen Sie den RH550 über das mitgelieferte USB-Kabel an einen PC an. Weitere Details siehe Abschnitt PC-Schnittstelle. Klicken Sie auf X, um den Vorgang abzubrechen und dieses Untermenü zu verlassen. -
Seite 11: Datums- Und Uhrzeiteinstellungen
Klicken Sie auf X, um den Vorgang abzubrechen und dieses Untermenü zu verlassen, oder auf Speichern, um die Änderungen zu speichern. 4.6 DATUMS- UND UHRZEITEINSTELLUNGEN Stellen Sie das Systemdatum und die Systemzeit ein, indem Sie auf den kleinen Pfeil im Programmierfeld tippen, um den interaktiven Kalender zu öffnen. RH550-DE_V1.3 1/20... -
Seite 12: Informationsbildschirm
4.7 INFORMATIONSBILDSCHIRM Zum Anzeigen von Herstellername, Modellnummer, aktueller Firmware-Version und Datum/Uhrzeit der letzten Firmware-Aktualisierung. Weitere Informationen zum Aktualisieren der Firmware des RH550 finden Sie im Abschnitt Firmware-Aktualisierung RH550-DE_V1.3 1/20... -
Seite 13: Pc-Schnittstelle
Der interne Akku des RH550 wird aufgeladen, wenn das Gerät an den USB-Anschluss eines PCs angeschlossen ist. Windows-PC Schließen Sie das USB-Kabel an die USB-Buchse (2) des RH550 und dann an den USB- Anschluss des PCs an. Nach dem Anschließen erkennt der PC den RH550 als USB-Speichergerät. Sehen Sie sich den internen Speicher des RH550 wie bei jedem anderen externen Speichergerät an. -
Seite 14: Technische Daten
Öffnen Sie auf dem PC den Ordner RH550/Internal Storage/Download und löschen Sie alle Humiture.apk-Dateien in diesem Ordner. Kopieren Sie die neue Firmware-Datei (Humiture.apk) in diesen Download-Ordner. Trennen Sie das USB-Kabel des RH550 vom PC. Tippen Sie auf das MENÜ-Symbol oben links auf dem Bildschirm des RH550. -
Seite 15: Zwei Jahre Garantie
Zwei Jahre Garantie FLIR Systems, Inc. garantiert, dass dieses Messgerät der Marke Extech für zwei Jahre ab dem Lieferdatum frei von Teile- und Verarbeitungsfehlern ist (für Sensoren und Kabel gilt eine beschränkte Garantie von sechs Monaten). Den vollständigen Garantietext finden Sie unter: https://www.extech.com/warranty.
