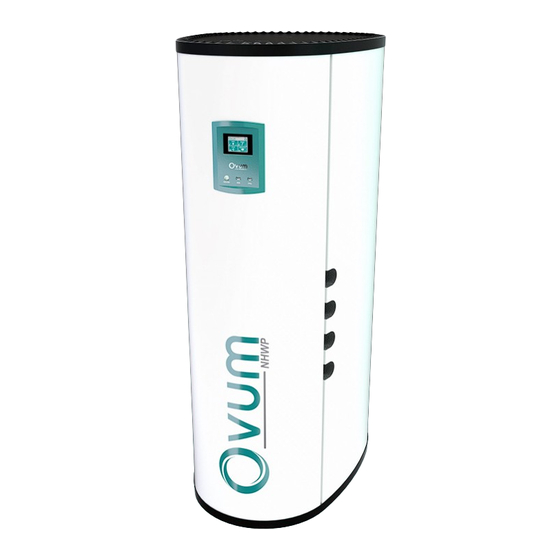

NHWP

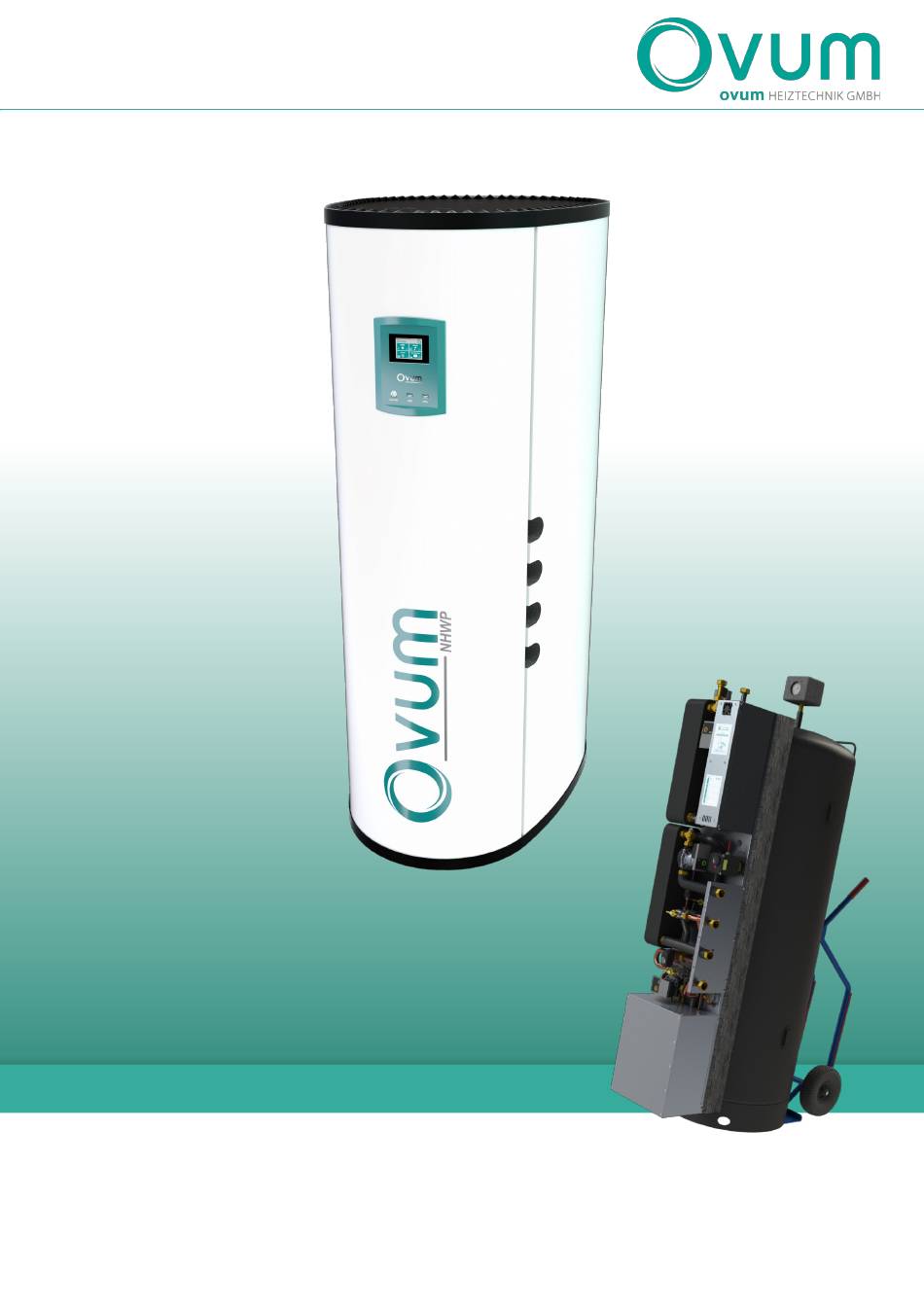

Montageanleitung - NHWP 06/ 12-S+
Die NHWP wird betriebsfertig geliefert. Alle Pumpen sind integriert und das Gerät ist fertig verkabelt. Alle nötigen Parameter sind
voreingestellt, sodass keine weiteren Anpassungen nötig sind.
Folgen Sie dieser Montageanleitung Schritt für Schritt, um eine rasche und fehlerfreie Montage zu gewährleisten.
All in One - Plug and Play - Ovum Nwhp
Version 08.10.2019
Inhaltszusammenfassung für Ovum NHWP Serie
- Seite 1 Die NHWP wird betriebsfertig geliefert. Alle Pumpen sind integriert und das Gerät ist fertig verkabelt. Alle nötigen Parameter sind voreingestellt, sodass keine weiteren Anpassungen nötig sind. Folgen Sie dieser Montageanleitung Schritt für Schritt, um eine rasche und fehlerfreie Montage zu gewährleisten. All in One - Plug and Play - Ovum Nwhp Version 08.10.2019...
- Seite 2 Montageanleitung NHWP Funktionen der NHWP Vollmodulierende Wärmepumpe Die NHWP ist eine modulierende Sole-Wärmepumpe, die sich im unabhängigen Prüfinstitut AIT durch zwei Besonderheiten hervorheben konnte. Zum einen zeichnete sich die NHWP durch einen sehr hohen Wirkungsgrad und dadurch durch einen sehr geringen Energieverbrauch aus, zum anderen durch eine extrem große Modulationsbandbreite von nur 1,5 kW bis über 10 kW.
- Seite 3 Temperatur der Räume exakt aus. Einzelraumregelung Dank der integrierten hydraulischen Weiche (Pufferzone) in der NHWP können Sie Ihre Gebäude zu 100% mit Einzelraumreg- lern ausrüsten. Die OVUM-Raumregler regeln die einzelnen Räume stufenlos und erkennen selbstständig den Kühlbetrieb. Montageanleitung NHWP Seite 3...
- Seite 4 Montageanleitung NHWP SICHERHEIT UND PLANUNGS- & MONTAGEHINWEISE Nachfolgende Planungs- und Montagehinweise sind zu beachten. Bei allen Eingriffen, die von den beschriebenen Einstellungen und Änderungen abweichen, erlischt der Garantieanspruch. Vorbereitung • Lesen Sie die Anleitung sorgfältig durch und folgen Sie den Schritten. •...
- Seite 5 Montageanleitung NHWP Abmeßßungen und Bezeichnungen Warmwasser 1“ Kaltwasser 1“ Energiequelle EIN* Heizung RL 1“ Energiequelle AUS* Heizung VL 1“ * bei NHWP06-S+ 1“ * bei NHWP12-S+ 5/4“ Montageanleitung NHWP Seite 5...
- Seite 6 Montageanleitung NHWP Aufßtellungßhinweiße Das Gerät darf nicht an folgenden Orten aufgestellt werden: • im Außenbereich (auch nicht mit Überdachung) • in sehr feuchten Räumen mit starker Wasserdampfentwicklung • in Räumen mit Explosionsgefahr durch Gase, Dämpfe oder Staub • stellen Sie das Gerät nicht in der Nähe eines anderen Geräts auf, da ersteres beschädigt werden könnte (z. B. neben einem Gerät, das Dampf und Fette freisetzt) oder in einem Raum mit hoher Staubbelastung oder in einer korrosionsfördernden Umgebung •...
- Seite 7 Montageanleitung NHWP Montage Sicherheitßgruppe Beachten Sie, dass vor der Inbetriebnahme der Anlage eine Sicherheitsgruppe am Kopf des Speichers installiert werden muss. ACHTUNG! Ohne Sicherheitsgruppe kann die Wärmepumpe zerstört werden. Stellen Sie sicher, dass der Ablauf der Sicher- heitsgruppe vom Speicher abgeleitet wird (Kanal), damit bei einem Austritt das Wasser die Wärmepumpe nicht beschädigen kann.
- Seite 8 Montageanleitung NHWP Waßßeranßchlußß Entnehmen Sie die Positionen des Kaltwasser- und Warmwasseranschlusses der Beilage „Frischwassersystem“. Stellen Sie si- cher, dass alle erforderlichen Sicherheitsarmaturen im Kaltwasserzulauf installiert wurden. Verbrühßchütz Die NHWP verfügt über ein Konstantwarmwassersystem. Bei diesem System wird das FWS auf eine Zapftemperatur geregelt. Es wird somit sichergestellt, dass auch bei höheren Speichertemperaturen kein zu heißes Warmwasser bereitet wird.
-
Seite 9: Montage Der Verkleidung
Montageanleitung NHWP Montage der Verkleidung Die Verkleidung der Wärmepumpe, der Thermotresor (Gehäuse & Isolation) wird als separate Palette unabhängig von der Wär- mepumpe geliefert. Die Wärmepumpe kann ohne diese Verkleidung installiert werden und bei Einhaltung der Montageabstän- de kann der Thermotresor im Nachhinein montiert werden. Das Gehäuse, der Thermotresor besteht aus nachfolgenden Bauteilen: Pos. - Seite 10 Montageanleitung NHWP 1. Vliesisolierungen auf Speicher platzieren 2. Montage des Rückteils Nehmen Sie die Vliesisolierung des Deckels und platzieren Sie Starten Sie bei der Montage des Hartschaumcase mit der diese auf die passenden Ausschnitte des Speichers. Platzieren Hinterseite. Schieben Sie die beigelegten Befestigungsha- Sie ebenso die Vliesisolierung des Bodens unter der Kompres- ken von unten und oben in den Schlitz bis zur freigelasse- soreinheit.
-
Seite 11: Montage Der Seitenteile
Montageanleitung NHWP 3. Montage der Seitenteile 4. Montage des Displays Sind die Haken von innen nach außen in den Befestigungsla- Schieben Sie das Display von vorne mit leichtem Druck in schen eingerastet, muss das Case fest am Speicher anliegen. den Frontteil bis dieses vollständig anliegt. Als nächstes sind die beiden Seitenteile des Thermotresors mit dem Hinterteil zusammenzustecken und nach vorne an den Speicher zu drücken, bis diese fest anliegen. - Seite 12 Montageanleitung NHWP Nach der Positionierung der Fließisolierung im Display ist die 5. Schliessen des Thermotresors Aluabdeckung mit den vier Schrauben anzubringen. Somit wird Positionieren Sie nun das Frontcase samt Display zu den das Display von hinten geschlossen und kann nicht mehr unge- Seitenteilen und verbinden Sie dies zuerst auf einer Seite.
- Seite 13 Montageanleitung NHWP 6. Schliessen der Spannbänder Ist das Hartschaumcase geschlossen, ist Ihre Wärmepumpe komplett gedämmt. Bevor die Spannbänder geschlossen wer- den, kontrollieren Sie noch die Plastikabdeckung am Deckel, ob diese schön auf dem Case und den Ausschnitten positioniert ist. Achtung!!! Die Spannbänder müssen nicht fest gespannt wer- den, da das Case durch Formschluss zusammengehalten wird und somit nicht näher an den Speicher kommt, auch wenn die Spannbänder fester geschlossen werden.
- Seite 14 Montageanleitung NHWP Datum Notiz Montageanleitung NHWP Seite 14...
- Seite 15 Montageanleitung NHWP Datum Notiz Montageanleitung NHWP Seite 15...
- Seite 16 Bei Fragen oder Problemen wenden Sie sich an service@ovum.at oder telefonisch an +435332 81238-55.
