JABSCO 37275 Series Anleitung

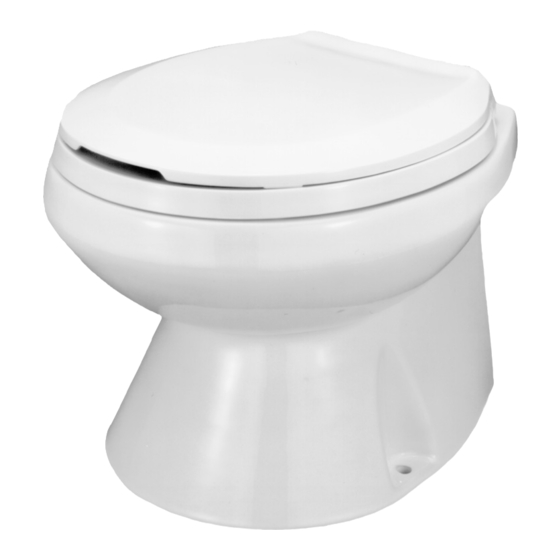

Designer-Bootstoilette
FUnKtionsMerKMAle
• Sehr leise Spülung – wie bei einer Heimtoilette
• Spülvorgang wird mit einem einzigen Druckschalter
ausgelöst – außerdem Doppelfunktionsschalter für
die Wasserstandsregulierung
• Für die Bereitstellung von Seewasser zur Spülung
des Toilettenbeckens ist eine selbstansaugende Par-
Max 4 Pumpe im Lieferumfang enthalten
• Glaskeramikbecken in Kompakthöhe von 35 cm
(14") oder Standardhöhe von 43 cm (17") erhältlich
• In weiß oder hellgrau erhältlich
• Einbrennlackierter Sitz und Deckel
• Hochleistungsfähige Zerhacker- und
Beckenabführpumpe
• Alle Sanitär- und Elektroanschlüsse der Toilette
werden intern und damit verdeckt vorgenommen
teCHnisCHe DAten
Anschlüsse:
Motor und
schalter:
normaler
Wasserverbrauch: 1-2 Liter pro Spülvorgang
BetrieB
DiemitdembeliebtenQuiet-FlushSystemausgestatteten
Designer-Toiletten zeichnen sich durch geräuscharmen
Betrieb aus und
Spülwasserstand im Toilettenbecken zu regulieren. Der
Spülvorgang wird
Druckschalter ausgelöst, der die Spülwasserversorgung
und die Zerhackerabführpumpe gleichzeitig aktiviert.
Ein zusätzlicher Wippschalter ermöglicht darüber hinaus
die separate Regulierung der Spülwasserversorgung
und der Abführpumpe, so dass der Spülwasserstand im
Becken problemlos erhöht oder gesenkt werden kann.
Je nach Wunsch ermöglicht dies einen sparsameren
Wasserverbrauch oder, sollte dies aus Gründen des
Benutzerkomforts erforderlich sein, eine Erhöhung des
Spülwasserstands im Becken. Diese Konstruktion
1
ermöglicht außerdem eine vollständige Becken-
entleerung bei starkem Seegang.
PAR-MAX Pumpe und Toilette
Einlass: 19 mm ( 3/4")
Steckstutzen
Auslass: 25 mm (1")
Steckstutzen
Pumpe und Toilette entsprechen
USCG 183.410 und ISO 8846
MARINE für Zündschutz.
Die Toiletten tragen das
Zeichen und entsprechen der
Norm EN50081-1 für
elektromagnetische
Verträglichkeit.
bieten die Möglichkeit,
mit einem einzigen
MODELL-NR.
37275-0092
37275-0094
37275-1092
37275-3092
37275-1094
37275-3094
einBAU
Im Lieferumfang der Designer-Toilette der Baureihe
37275 ist das Quiet-Flush Toilettenspülsystem und eine
PAR-MAX 4 Pumpe enthalten, mit der Seewasser für
das Spülen des Toilettenbeckens bereitgestellt wird. Um
eine optimale Funktion dieser Pumpe zu gewährleisten,
sollte der Abstand zur Toilette möglichst gering gehalten
den werden. Da die Pumpe selbstansaugend ist, darf sie
sich oberhalb der Wasserlinie des Bootes befinden. Bei
großen ihrem Einbau muss in der Einlassleitung zur Pumpe
das im Lieferumfang der Toilette enthaltene Pumpgard-
Sieb installiert werden. Als Einbauort für die
Mehrfunktionsspülung der Toilette eignet sich eine
Schottwand, die bequem von der Toilette aus erreichbar
ist. Außerdem ist für ausreichend Platz für die Verlegung
der Anschlussleitungen von der Stromquelle und sowohl
zur Toilettenabführpumpe als auch zur PAR-MAX
Spülwasserpumpe zu sorgen. Da alle Sanitär- und
Elektroanschlüsse an der Toilette im Innern des
Keramikbeckens vorgenommen werden, müssen sie
vor dem endgültigen Einbau der Toilette hergestellt und
dann zum Einbauort der Toilette geführt werden.
1
Baureihe 37275
BEZEICHNUNG
Kompaktgröße, weiß 14", 12 Volt EMC
Kompaktgröße, weiß 14", 24 Volt EMC
Standardgröße, weiß 17", 12 Volt EMC
Standardgröße, hellgrau 17", 12 Volt EMC
Standardgröße, weiß 17", 24 Volt EMC
Standardgröße, hellgrau 17", 24 Volt EMC
