Inhaltszusammenfassung für showtech FX Blaster XL
- Seite 1 HANDBUCH DEUTSCH FX Blaster XL Bestellnummer: 61031 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Wartung .....................................33 Fehlersuche ..................................33 Der FX Blaster XL ist nicht dicht ..........................33 Der FX Blaster XL gibt nur eine kleine Nebelwolke aus ..................33 Wenn der FX Blaster XL CO ausstößt, ist keine Nebelwolke zu sehen.............33 Ich habe ein Problem, dass nicht in der Fehlersuche zu finden ist ..............33 Technische Daten ................................34... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec FX Blaster XL mit Flightcase ● Auswurfkanone ● 2x Sicherungsstift für die Auswurfkanone ●... -
Seite 4: Sicherheitshinweise
Das Gerät darf NUR betrieben werden, wenn sich KEINE Menschen, Tiere oder Objekte in Ausgaberichtung und in Schussreichweite befinden. Die Ausgaberichtung, in die die elektrische Kanone des FX Blaster XL zeigt, ist die Schusslinie des Geräts. Die Reichweite hängt von der Luftfeuchtigkeit ab! Je höher die Luftfeuchtigkeit, desto größer die Reichweite. - Seite 5 - Der Fehlgebrauch oder die fehlerhafte Installation des Geräts. - Das Nichtbeachten von Warnungen und Anweisungen in dieser Anleitung. - Die Verwendung des FX Blaster XL für Zwecke oder unter Bedingungen, die nicht in dieser Anleitung beschrieben werden. - Änderungen am FX Blaster XL. Dazu zählt auch die Verwendung von nicht originalen Ersatzteilen.
-
Seite 6: Co 2 -Verwendung
Befolgen Sie immer die Anweisungen in diesem Handbuch, von Ihrem CO₂ -Lieferanten und von Ihren lokalen Behörden. Verwendung im Innenbereich Der FX Blaster XL ist für die Verwendung im Freien und in gut belüfteten Innenräumen konzipiert. Ergreifen Sie bei der Verwendung im Innenbereich alle nötigen Maßnahmen. Dazu zählen u. a.: ●... -
Seite 7: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Schelle, um den FX Blaster XL mithilfe der Halterung an einem Traversenrahmen zu befestigen. ● Der FX Blaster XL darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. ● Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. - Seite 8 ● Bedienung des Geräts durch unbefugte Personen. Showtec haftet nicht für Folgeschäden, die aus dem Ausfall des FX Blaster XL entstehen können. Dieses Handbuch wurde mit größter Sorgfalt erstellt. Showtec haftet nicht für Fehler in diesem Dokument oder eventuelle Folgeschäden, die sich daraus ergeben.
-
Seite 9: Rückgabe
FX Blaster XL Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 10: Beschreibung Des Produkts
FX Blaster XL Beschreibung des Produkts Für große Konzerte, Stadien und Festivals benötigen Sie eine besondere FX-Ausrüstung, die Außergewöhnliches leistet. Der Showtec FX Blaster ist das ultimative Tool für diesen Job. Mit der tollen Kombination aus CO₂ und Konfetti, einer Reichweite von 25 m und einer Kapazität von 15 kg Konfetti pro Minute oder sogar 20 kg pro 90 Sekunden, kann man den FX Blaster einfach nicht übersehen. -
Seite 11: Übersicht

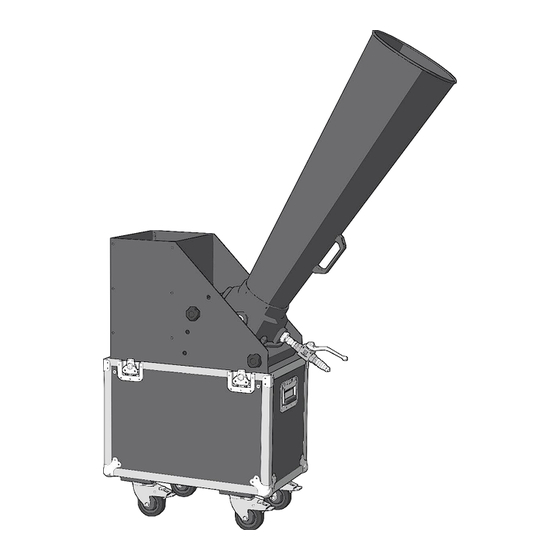

FX Blaster XL Übersicht Abb. 01 01) Flightcase 02) Fülltrichter 03) Auswurfkanone 04) CO -Eingang 05) Manuelles CO -Ventil Bestellnummer: 61031... -
Seite 12: Optionales Zubehör
– CO₂ 3/8 Q-Lock 2-Wege- Kombinierstück Der FX Blaster XL kann in 4 unterschiedlichen Winkeln von 42° bis 90° verwendet werden. Die Ausgabehöhe und -reichweite hängen von der Art des Konfettis und dem Ausgabewinkel ab. Die maximale Befüllung pro Aktivierung hängt ebenfalls von der Art des Konfettis ab. -
Seite 13: Installation
25 m Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem FX Blaster XL. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. - Seite 14 Achten Sie darauf, dass sich keine Gegenstände in der Nähe der Auswurfkanone befinden, die vom FX Blaster XL beschädigt oder umgeworfen werden könnten. Richten Sie um den FX Blaster XL immer eine Sicherheitszone mit einem Durchmesser von 3 m ein. Bestellnummer: 61031...
-
Seite 15: Installation Der Co -Flasche
Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. Der Showtec FX Blaster XL ist dazu konzipiert, unter Verwendung von CO -Gas Konfetti auszugeben. Sobald das CO2 über die gesicherten Hochdruckschläuche aus der Flasche austritt, wechselt es in den gasförmigen Aggregatzustand. - Seite 16 FX Blaster XL 02) Entriegeln Sie die Abdeckung und nehmen Sie sie ab. Bestellnummer: 61031...
- Seite 17 FX Blaster XL 03) Nehmen Sie alle Zubehörteile aus dem Case: A. Auswurfkanone B. 2x Splint für die Sicherungsstifte C. 2x Sicherungsstift für die Auswurfkanone D. Anschlussstückstück von der CO₂-Flasche zum Schlauch E. Manuelles 3/8 CO₂-Ventil F. CO₂-Hochdruckschlauch, 3/8, männlich/weiblich (3 m) G.
- Seite 18 FX Blaster XL 05) Sichern Sie den Stift mit einem Splint. 06) Stellen Sie den Winkel der Auswurfkanone ein, indem sie die hinteren Löcher an die vorgefertigten Löcher im Case halten. Bestellnummer: 61031...
- Seite 19 FX Blaster XL 07) Schieben Sie den zweiten Sicherheitsstift durch die hinteren Löcher, um die Auswurfkanone in der gewünschten Position zu fixieren. 08) Sichern Sie den Stift mit einem Splint. Bestellnummer: 61031...
- Seite 20 FX Blaster XL 09) Stellen Sie das Gerät in die gewünschte Position und betätigen Sie alle 4 Bremsen. 10) Prüfen Sie, ob Sie alle notwendigen Sicherheitsmaßnahmen ergriffen haben (siehe Seiten 12-14). 11) Schließen Sie das CO -Ventil an den CO2 -Eingang an der Auswurfkanone an und ziehen Sie die Mutter mit dem verstellbaren Schraubenschlüssel fest.
- Seite 21 FX Blaster XL 12) Schließen Sie den CO -Schlauch an das CO -Ventil an. 13) Stellen Sie sicher, dass das CO -Ventil geschlossen ist. Bestellnummer: 61031...
- Seite 22 FX Blaster XL 14) Schließen Sie das Anschlussstückstück von der CO₂ -Flasche zum Schlauch an eine CO₂ -Flasche an. 15) Schließen Sie den CO -Schlauch an das Anschlussstückstück an der CO₂ -Flasche an. Die manuelle Befestigung sollte ausreichend sein! Verwenden Sie nur einen Schraubenschlüssel, falls die Verbindung nicht dicht sein sollte.
-
Seite 23: Mit Konfetti Befüllen Und Auslösen
FX Blaster XL Mit Konfetti befüllen und auslösen 01) Stellen Sie sicher, dass sich in der Sicherheitszone (3 m Durchmesser) keine Personen oder Gegenstände befinden. Der Geräuschpegel gemessen am Ohr beträgt 97 dB(A). Dieser Geräuschpegel wird aber nur in dem kurzen Moment erreicht, wenn die CO₂-Ausgabe aktiv ist. - Seite 24 FX Blaster XL 03) Befüllen Sie den Fülltrichter immer wieder von Hand. 04) Genießen Sie die Show. Bestellnummer: 61031...
-
Seite 25: Co 2 -Flasche Austauschen
FX Blaster XL 05) Wenn kein Konfetti mehr ausgegeben werden soll, schließen Sie das CO₂-Ventil wieder. -Flasche austauschen 01) Stellen Sie sicher, dass das CO -Ventil geschlossen ist. Bestellnummer: 61031... - Seite 26 FX Blaster XL 02) Schließen Sie die angeschlossene CO -Flasche. 03) Öffnen Sie das manuelle CO Ventil, um den Druck aus dem System abzulassen. 04) Trennen Sie den CO -Schlauch vom Anschlussstückstück an der CO₂ -Flasche. Bestellnummer: 61031...
- Seite 27 FX Blaster XL 05) Trennen Sie das Anschlussstückstück von der CO₂ -Flasche zum Schlauch von der Flasche. 06) Schließen Sie das Anschlussstückstück von der CO₂ -Flasche zum Schlauch an die neue CO₂ -Flasche Bestellnummer: 61031...
- Seite 28 FX Blaster XL 07) Schließen Sie den CO -Schlauch an das Anschlussstückstück an der neuen CO₂ -Flasche an. 08) Schließen Sie wieder das manuelle CO -Ventil. 09) Öffnen Sie die CO -Flasche. Bestellnummer: 61031...
-
Seite 29: Demontage Und Aufbewahrung Des Fx Blaster Xl
FX Blaster XL Demontage und Aufbewahrung des FX Blaster XL 06) Schließen Sie die angeschlossene CO -Flasche. 07) Öffnen Sie das manuelle CO Ventil, um den Druck aus dem System abzulassen. 08) Trennen Sie den CO -Schlauch. Bestellnummer: 61031... - Seite 30 FX Blaster XL 09) Trennen Sie den CO -Schlauch vom Anschlussstückstück an der CO₂ -Flasche. 10) Trennen Sie das Anschlussstückstück von der CO₂ -Flasche zum Schlauch von der Flasche. Hinweis: Befestigungselemente in direktem Kontakt mit dem Schlauch können durch das CO gefrieren.
- Seite 31 FX Blaster XL 11) Lösen Sie die Mutter und entfernen Sie das CO2-Ventil. 12) Entfernen Sie die beiden Splints und dann die beiden Sicherheitsstifte. Halten Sie dabei die Auswurfkanone fest. Entfernen Sie dann die Auswurfkanone. 13) Entfernen Sie alles verbleibende Konfetti aus dem Fülltrichter.
- Seite 32 FX Blaster XL 14) Legen Sie alle Teile in das Case. 15) Bringen Sie die Abdeckung wieder an und verriegeln Sie sie. Bestellnummer: 61031...
-
Seite 33: Konformitätserklärung
FX Blaster XL Konformitätserklärung Bestellnummer: 61031... -
Seite 34: Wartung
Sie Ihren Gaslieferanten über das defekte Tauchrohr in Kenntnis. Ich habe ein Problem, dass nicht in der Fehlersuche zu finden ist Wenden Sie sich im Zweifelsfall, bei Fragen zur Leistung und bei anderen Problemen mit dem FX Blaster XL immer an Ihren Showtec Händler. -
Seite 35: Technische Daten
FX Blaster XL Technische Daten Modell: Showtec FX Blaster XL Abmessungen: 660 x 380 x 1350 mm (LxBxH) Gewicht: 56 kg Eingang: Flüssiges CO2 Ausgang: -Gas + Konfetti Spezifikationen Leistung: Flüssiges oder gasförmiges CO Treibmittelanschluss: 0,5 l/s Gehäuse: Schwarzes Metall Verbrauch: Konfetti Max. -
Seite 36: Abmessungen
FX Blaster XL Abmessungen Bestellnummer: 61031... -
Seite 37: Notizen
FX Blaster XL Notizen Bestellnummer: 61031... - Seite 38 FX Blaster XL Bestellnummer: 61031...
- Seite 39 FX Blaster XL Bestellnummer: 61031...
- Seite 40 ©2019 Showtec...
