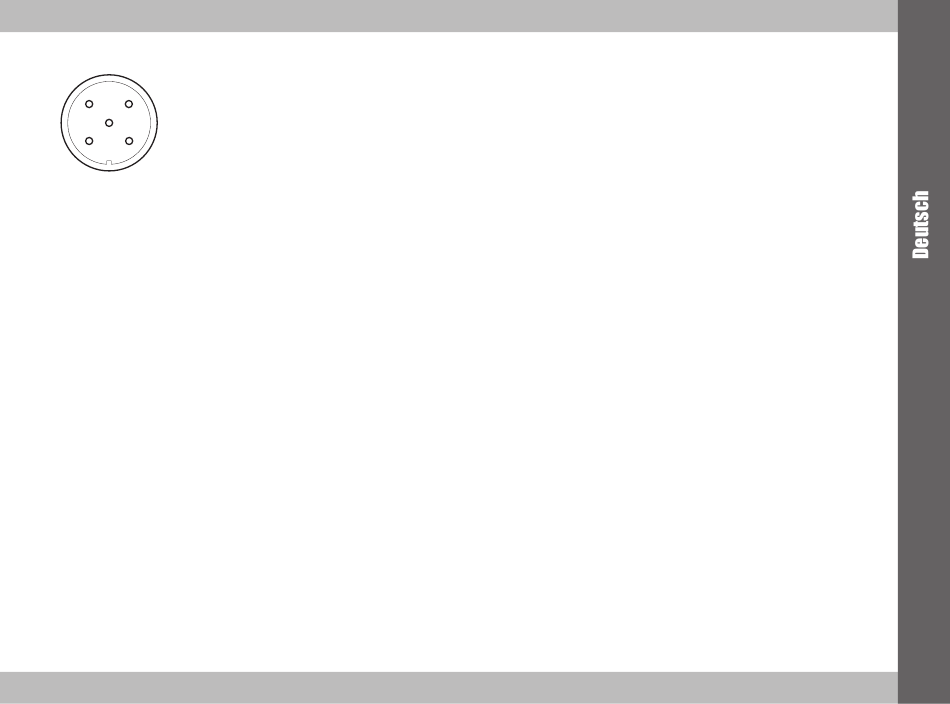

Stifte
1 = Abschirmung
4
3
2 = + EIN
5
3 = MASSE
4 = CAN H
1
2
5 = CAN L
Kurzschlussfestigkeit:
Verpolungsschutz:
Überspannungsschutz:
Isolationsspannung:
Konstruktionsmaterial
Nicht medienberührte Teile:
Medienberührte Teile:
Installationsanleitung
Dichtflächen am Gerät und an der Messstelle müssen unbeschädigt und frei von Verschmutzungen sein.
Beim Einschrauben des Gerätes darf die dazu erforderliche Kraft nicht über das Gehäuse aufgebracht werden, sondern nur mit
geeignetem Werkzeug über die dafür vorgesehene Schlüsselfläche.
Das richtige Drehmoment ist abhängig von der Dimension des Prozessanschlusses sowie der verwendeten Dichtung (Form/
Werkstoff).
Beim Einschrauben die Gewindegänge nicht verkanten.
Maximaler Anzugsmoment = 27Nm
Wartung
Dieses Messgerät ist wartungsfrei.
Reparaturen dürfen nur durch den Hersteller durchgeführt werden.
CAN-H/CAN-L vs. +EIN/MASSE
+V EIN vs. MASSE
36 V DC
500 V DC
Edelstahl
Edelstahl
Dichtwerkstoffe
3
