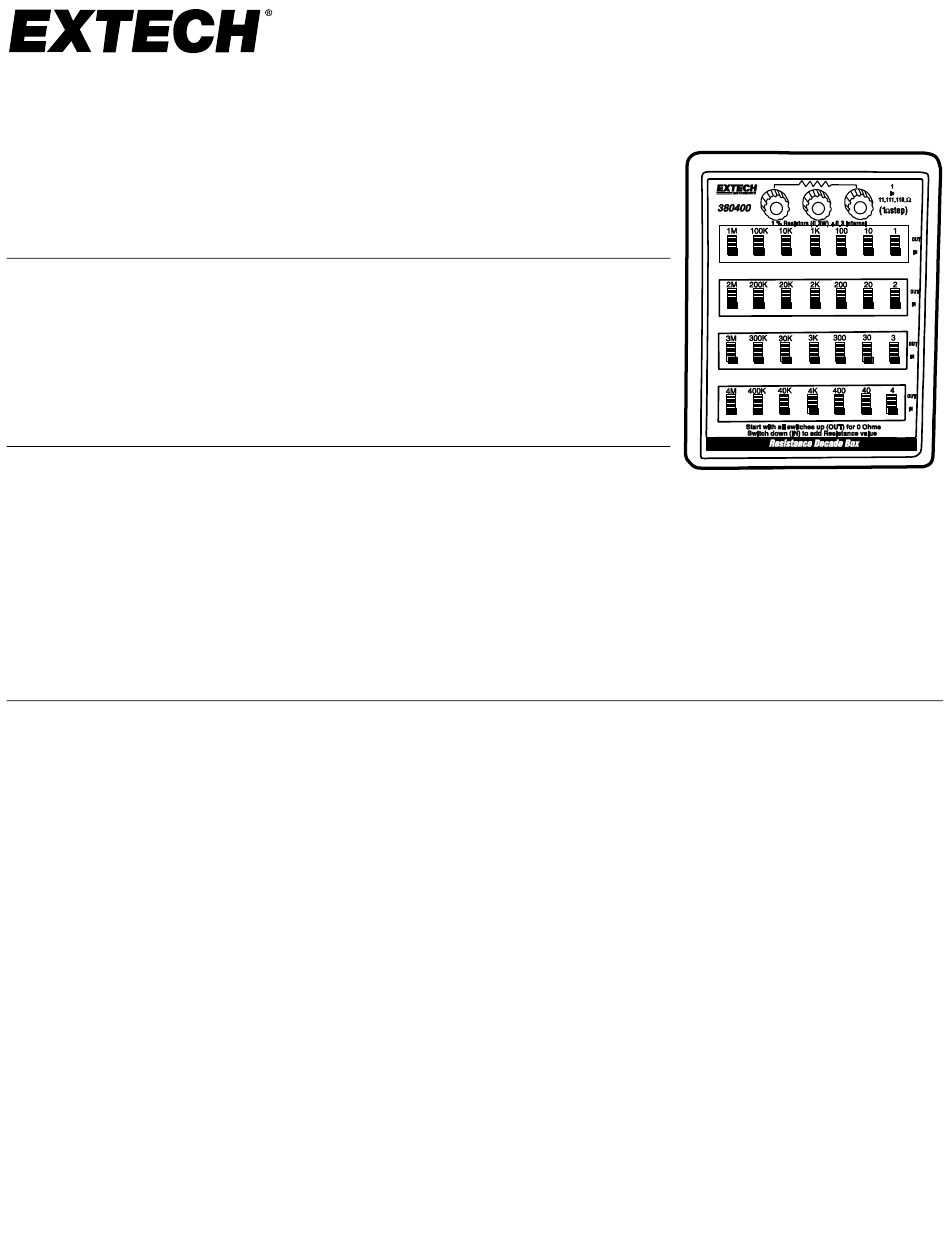

Extech 380400 Bedienungsanleitung

Widerstandsdekade
Modell 380400
Einführung
Herzlichen Glückwunsch zum Erwerb der Widerstandsdekade Modell 382203 (analog) von
Extech. Dieses Gerät bietet eine Anordnung von 7 schaltbarer Widerstände, die in Reihe
angeordnet sind und durch die Schiebeschalter zu- und weggeschaltet werden können. Mit
Hilfe der Schiebeschalter kann ein beliebiger Wert von 1 Ohm bis über 11Ohm in 1 Ohm-
Schritten eingestellt werden, und ermöglichen die einfache Addition und Subtraktion von
Widerstandswerten. Bananenbuchsen (3) bieten einfache und sichere Verbindungen. Die
sorgfältige Verwendung dieser Widerstandsdekade bietet jahrelangen zuverlässigen Service.
Technische Daten
Widerstandsbereiche
Innenwiderstand
Leistung
Anschlüsse
Toleranz
Betriebsbedingungen
Abmessungen/Gewicht 5.79 x 4.61 x 1.3" (14.7 x 11.7 x 3.3cm) / circa 0.69 lbs. (312g)
Bedienung
Messanschlüsse
Die Messanschlüsse können auf verschiedene Weise für Verbindungen verwendet werden:
1. Ein Bananenstecker kann direkt in die Buchsen gesteckt werden.
2. Nach dem Lösen (Abschrauben) des Messanschlusses kann blanker Draht durch den Anschluss gefädelt werden. Sobald der blanke
Draht eingefädelt ist, den Anschluss nach Bedarf wieder festdrehen.
3. Krokodilklemmen können verwendet werden. Achten Sie jedoch darauf, dass Sie weder die Anschlussgewinde noch das
Kunststoffanschlussgehäuse beschädigen.
Der Widerstandsausgang ist an den ROTEN und SCHWARZEN Anschlüssen verfügbar. Der WEISSE Anschluss ist der
Erdungsanschluss und wird normalerweise nicht verwendet. Verbinden Sie die positive (Phase) Leitung des Prüflings mit dem ROTEN
Anschluss. Verbinden Sie das Minuskabel (Null) mit dem SCHWARZEN Anschluss. Verwenden Sie den WEISSEN-Erdungsanschluss
nur, wenn das zu testende Gerät mit dem 380400-Gehäuse geerdet werden soll.
Bereichsauswahl
Die 28 Schalter an der Vorderseite des Gerätes dienen zur Auswahl der Widerstände, die an den Anschlüssen ROT und SCHWARZ
verfügbar sind. Wenn ein Schalter auf „IN" gestellt ist, wird der über dem Schalter aufgedruckte Wert zum an den Anschluss
verfügbaren Gesamtwiderstand addiert.
Wenn der Schalter auf „OUT" steht, ist er vom Gesamtwiderstand ausgeschlossen. Wenn alle Schalter auf „OUT" stehen, ist der
Gesamtausgangswiderstand Null (circa + 0,3 Ohms Innenwiderstand).
Wenn der gewünschte Ausgangswert beispielsweise 10,5 kOhm betragen soll, stellen Sie die folgenden Schalter auf die Position „IN":
10 kOhm, 400 kOhm, und 100 kOhm.
1 bis 11,111,110 Ohms in 1 Ohm-Schritten
0.3 Ohms
0.3W Widerstände
Drei (3) Bananenbuchsen
±(1% Anzeige) + 0.3 Ohms
Umgebungstemperaturbereich 32 bis 122
o o
F (0 bis 50 C) / Relative Luftfeuchtigkeit < 80%RH
380400-de-GB_V1.5 9/19
