BUILT-IN IRONING BOARD
450 / 500 mm
Cabinet size
width min :
400 mm - 500 mm
depth min :
510 mm
16 - 19 mm
height min :
120 mm
VS ADD
®
1/4
Iron
Description
Fitting
: RAL 9010 white
Ironing Board : Full Extension
w w w . V A U T H - S A G E L . c o m
PZ 2
Werbung
Inhaltszusammenfassung für Vauth Sagel VS ADD Iron

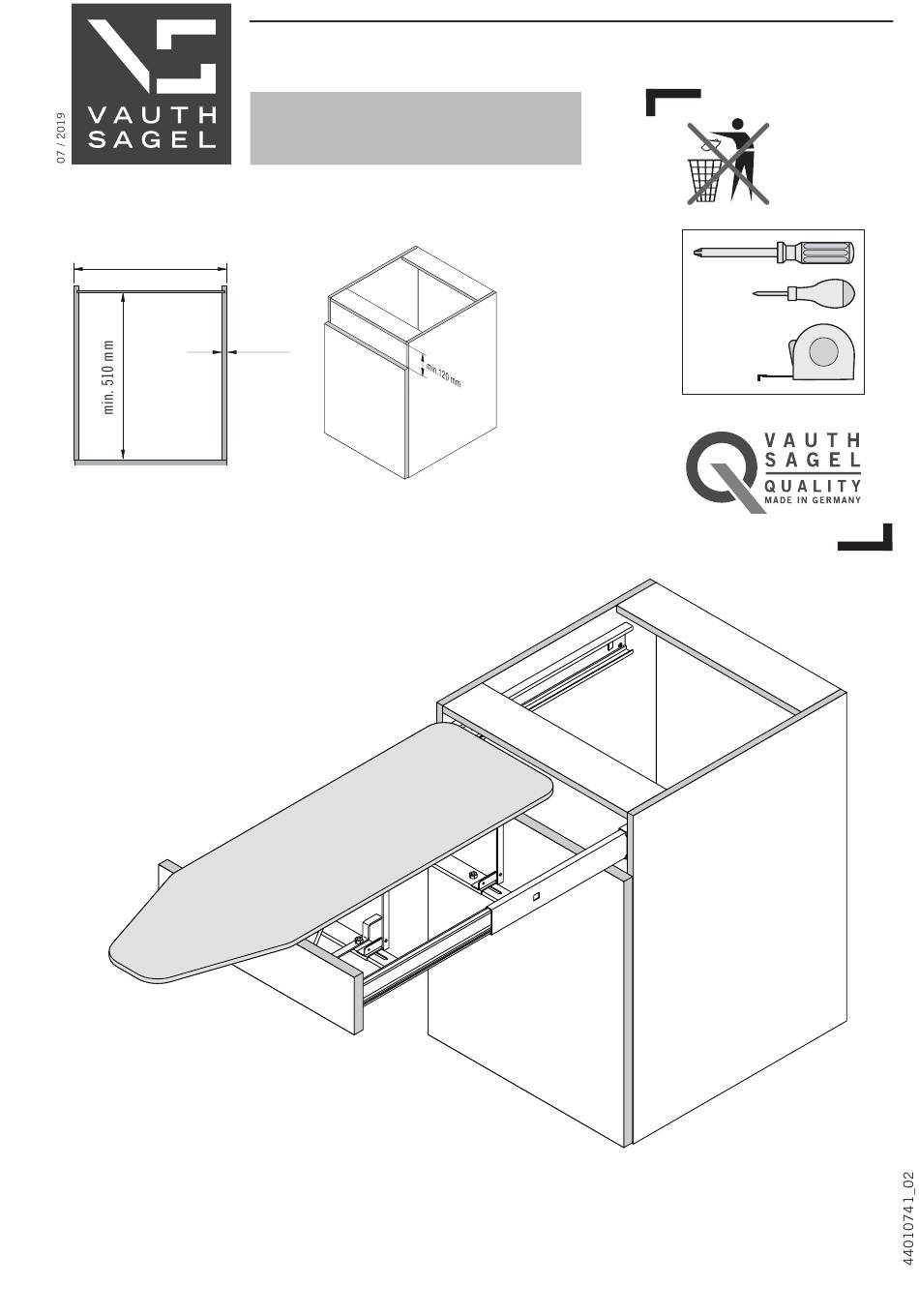

- Seite 1 w w w . V A U T H - S A G E L . c o m VS ADD Iron ® BUILT-IN IRONING BOARD 450 / 500 mm PZ 2 Cabinet size Description width min : Fitting 400 mm - 500 mm : RAL 9010 white depth min : 510 mm...
- Seite 2 diagram A Assembling the cabinet work area guide slide “left / right“ The guide slides are to be positioned in such a way that 30er there are 34 mm between the 40er cabinet front edge and the middle hole of the slide; and from the cabinet upper edge to the middle hole of the slides, there should be 74 mm with a...
- Seite 3 diagram B Assembling “frontis plate“ Attach the “frontis plate“ as indicated in diagram B. Fasteners: countersunk screws 4.5 x 15 or Euro-screws 6.3 x 13 Assembling angle support bracket with the board to the frontis plate: screw the angle support bracket onto the frontis plate.
- Seite 4 VAUTH-SAGEL Neue Straße 27, 33034 Brakel-Erkeln Phone: +49 5272 601-01 Fax: +49 5272 601-193 E-mail: vs@vauth-sagel.com...
- Seite 5 w w w . V A U T H - S A G E L . c o m VS ADD Iron ® BUILT-IN IRONING BOARD 450 / 500 mm PZ 2 Cabinet size Description width min : Fitting 400 mm - 500 mm : RAL 9010 white depth min : 510 mm...
- Seite 6 Ansicht A Montage Korpusschienen Arbeitsplatte Führungen „links / rechts“ Die Führungen sind so zu positionieren, dass zwischen 30er Korpusvorderkante bis Mitte 40er Anschraubloch (Führung) 34 mm entstehen und von Korpusoberkante bis Mitte Anschraubloch 74 mm bei einer Arbeitsplattenstärke von 30 mm (Arbeitsplattenstärke 40 mm = 64 mm) entsteht Senkopfschrauben 4.5 x 15 (siehe Ansicht A) .
- Seite 7 Ansicht B Montage „Frontblende“ Die Blende an der Führungs- schiene wie Bohrbild ver- schrauben (siehe Ansicht B). Befestigungsmaterial: Euroschrauben 6.3 x 13 oder Senkopfschrauben 4.5 x 15 Montage Stützwinkel mit Bügel an der Blende Den Stützwinkel mit der Front verschrauben. Befestigungsmaterial: Panhead-Schrauben 4.0 x 15 Blende...
- Seite 8 VAUTH-SAGEL Neue Straße 27, 33034 Brakel-Erkeln Phone: +49 5272 601-01 Fax: +49 5272 601-193 E-mail: vs@vauth-sagel.com...
