Inhaltszusammenfassung für Ferropilot 220s
- Seite 1 LED Suchscheinwerfer Modelle: 220s / 150 / 151 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
LED Suchscheinwerfer Bedienungsanleitungen Inhalt LED Suchscheinwerfer 220s........................3 Lieferumfang ............................3 Installation ............................3 Eigenschaften ............................3 Technische Daten ..........................4 Bedienung ............................4 Programmierung der Fernbedienung ....................4 Joystick Installation ..........................5 LED Suchscheinwerfer 150 / 151 ......................6 Lieferumfang ............................ -
Seite 3: Led Suchscheinwerfer 220S

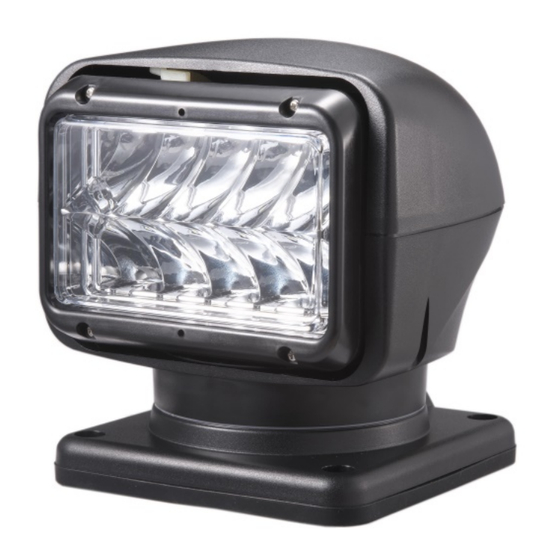

LED Suchscheinwerfer Bedienungsanleitungen LED Suchscheinwerfer 220s Lieferumfang • Model 220s LED Suchscheinwerfer Kabellose Fernbedienung (TX-SL014GO) • Joystick Steuerung mit Kabel (RX-SL008E) • Installation Bohrloch: 9,05mm Abstände gem. nebenstehender Zeichnung Maßeinheit: mm Eigenschaften LED Licht • • 360° uneingeschränkte Rotation / 135° Neigung Programmierbare kabellose Fernbedienung •... -
Seite 4: Technische Daten
LED Suchscheinwerfer Bedienungsanleitungen Technische Daten LED-Chips: 10 Stück • • Watt: 50W Stromaufnahme: 13,5V 3,3A (MAX) / 28V 1,5A (MAX) • • Farbtemperatur: 5700-6000K Lichtverteilung: Punkt • Lichtstärke: 350.000 Candela • • Reichweite: 1.183m Aluminium Gehäuse dient als Wärmeableiter • •... -
Seite 5: Joystick Installation
LED Suchscheinwerfer Bedienungsanleitungen Joystick Installation Joystick= RX-SL008E Bei der Installation des Datenkabels muss darauf geachtet werden, dass sich die abgebildeten Rechtecke auf Stecker und Buchse gegenüberliegen. Es kommt sonst zur Störung und der Suchscheinwerfer hat keine Funktion. -
Seite 6: Led Suchscheinwerfer 150 / 151
LED Suchscheinwerfer Bedienungsanleitungen LED Suchscheinwerfer 150 / 151 Lieferumfang • Model 150 (ohne Magnetfuß) oder 151 (mit Magnetfuß) Kabellose Fernbedienung (TX-SL014GO) • Schraubenset zur Befestigung • Installation Bohrloch: 9,00mm Abstände gem. nebenstehender Zeichnung Maßeinheit: mm Eigenschaften LED Licht • • 360°... -
Seite 7: Technische Daten
LED Suchscheinwerfer Bedienungsanleitungen Technische Daten LED-Chips: 6 Stück • • Watt: 30W Stromaufnahme: 13,8V - 2,0A (MAX) • • Farbtemperatur: 5000K Lichtstärke: 74.000 Candela • Lichtverteilung: Punkt mit 8°Abstrahlwinkel • • Reichweite: 540m Aluminium Gehäuse dient als Wärmeableiter • • Lampengläser aus Polycarbonat •... -
Seite 8: Sicherheitshinweise
Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Konformitätserklärung Hiermit erklärt die ELNA GmbH, dass die Suchscheinwerfer Modelle 220s / 150 / 151 zum Zeitpunkt des Inverkehrbringens die grundlegenden Anforderungen und die übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU erfüllen. Die vollständige Konformitätserklärung finden Sie unter www.ferropilot.de/led...
