Inhaltszusammenfassung für Voltking Domo-NG
- Seite 1 VOXURA Produktinformation Versorgungs- und Steuergerät Domo-NG Domo-NG...
-
Seite 4: Hinweise Zur Produktinformation
Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War tung und Reparatur zugänglich ist. lf1f' Produktinformationen finden Sie auf unserer Homepage unter www.voltking.de. Verwendete Symbole für Warnhinweise Symbol Signalwort Erläuterung... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheits bestimm u ngen Montage, Installation, Inbetriebnahme und Reparaturen elektrischer Geräte dürfen nur durch eine Elektrofachkraft ausgeführt werden. Halten Sie die geltenden Normen und Vorschriften für die Anlageninstallation ein. WARNUNG! Lebensgefahr durch elektrischen Schlag Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss von 230 V Wechselspannung die Sicherheitsanforderungen nach DIN VDE 0100. -
Seite 6: Anzeige- Und Bedienelemente

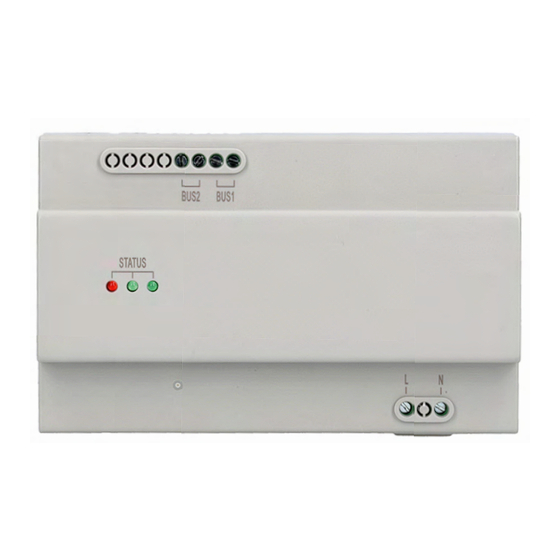

Geräteübersicht • •· •· Abb. 1: Geräteübersicht Bus 2 Anschluss Netzspannung Bus 1 LED grün 2 Typenschild LED grün 1 LED rot Verriegelung Hutschiene Anzeige- und Bedienelemente • blinkt: Anlage auf Kurzschluss prüfen LED rot • blinkt: Anlage auf Überspannung prüfen •... -
Seite 7: Technische Daten
Technische Daten Eingangsspannung AC 95 V - 255 V 50/60 Hz Eingangsnennstrom 5 100 mA (AC 220 V) Nennleistung Ruhestrom 5 40 mA (AC 20 V) maximaler Eingangsstrom 5 280 mA (AC 220 V) Schutzart zulässige Umgebungstemperatur -10 ... +55 °C Reiheneinbaugehäuse 8 TE nach DN 43880 für Hutschiene Gehäuse (DN EN60175) -
Seite 8: Montage Und Installation
Montage und Installation Montage Montage auf der Hutschiene ► Setzen Sie das Netzgerät auf die Hutschiene (1 ). Netzgerät mit leichtem Druck ein (2). ► Prüfen Sie, ob die Verriegelung sicher eingerastet ist(3). Abb. 2: Montage auf Hutschiene Abb. 3: Einrasten Demontage ►... -
Seite 10: Verdrahtungsbeispiel
Verdrahtu ngsbeispiel • ' HINWEIS: HINWEIS: max. 16 Video-Innenstationen Setzen Sie den Abschlusswiderstand, wenn Domo M Domo M am Ende eines Videostranges installiert ist. Etagentaster Master Domo M Domo M Etagentaster Master Slave -----DomoM ���-..Domo M � � �� Etagentaster Master Slave... -
Seite 11: Entsorgungshinweise
Entsorgen Sie das Gerät getrennt vom Hausmüll über eine Sammelstelle für Elektronikschrott. Die zuständige Sammelstelle erfragen Sie bei Ihrer Gemeindeverwaltung. Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff. Gewährleistung • Unsere Verkaufs- und Lieferbedingungen können Sie sich unter support@voltking.de anfordern. - Seite 12 Service Fragen richten Sie bitte an: Service-Telefon: 09222/971-0 E-Mail: support@voltking.de Voltking GmbH Kapellenstraße 10 Technische Änderung en vorbehalten. 95233 Helmbrechts-Enchenreuth Tel. 09222/971-0 support@voltking.de www.voltking.de Technische Änderungen vorbehalten.
