UNICONTROL Electronic SDU-2 Bedienungsanleitung

Bedienungsanleitung SDU - 2
1. Funktion
Der Drehzahlwächter S DU-2 dient zur Überwachung der Drehzahl eines Antriebes
im Bereich von 50 – 500 Umdrehungen pro Minute.
Fällt die Drehzahl unter den eingestellten Wert, wird ein Signal ausgegeben. Die
Signalausgabe kann im Bereich von 0 – 15 Sekunden verzögert werden.
Nach Einschalten der Versorgungsspannung schaltet das Ausgangssignal EIN, die
LED leuchtet und der Kontakt 6-8 ist geschlossen (Anlaufüberbrückung). Nach der
eingestellten Zeit fällt der Ausgang wieder ab, sofern nicht vom Initiator Impulse im
eingestellten Drehzahlbereich vorhanden sind.
Liefert der Initiator Impulse >= des eingestellten Wertes, bleibt das Ausgangssignal
eingeschaltet.
Fällt die Impulszahl unter den eingestellten Wert, wird das Ausgangssignal nach der
eingestellten Verzögerungszeit abgesteuert.
Über die LED bei Klemme 4-5 wird der Zustand des Initiators angezeigt.
- LED leuchtet schwach:
- LED leuchtet hell:
2. Anschlussbelegung
Unicontrol Electronic GmbH, 16.06.2005
Initiator ist „unbedämpft"
Initiator ist „bedämpft"
Anschlüsse:
- Klemmen A, B :
- Klemmen 3(+), 5(-) : NAMUR – Initiator
- Klemmen 6, 7, 8 :
Einstell-Potentiometer:
- OBEN :
- UNTEN:
LED-Anzeigen:
- bei Klemmen 4-5 :
- bei Klemmen 6-7 :
Taster:
- Manuelle Überbrückung des Signalausganges
Seite 1/2

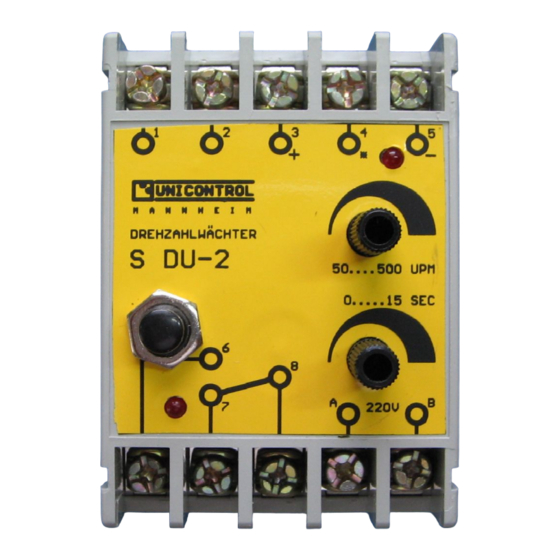

Drehzahlwächter
Versorgung 230 V AC
Potentialfreier Ausgang
Drehzahl 50 ... 500 UPM
Signalverzögerung 0 ... 15 SEC
Funktion des Initiators
Ausgangssignal
S DU -2
