SENEC.Home V2.1
Benutzerhandbuch
Gültig für :
Seriennummer:
Gültig in:
Dokumentenversion:
Veröffentlichungsdatum:
Dokumentennummer:
SENEC.Home V2.1
DE-V2.1-xxLI10-xxxx | DE-V2.1-xxLI10-xxxxx
Deutschland
1.2
19.02.2019
TD140-050.12
SPEICHER
senec.com
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für SENEC Home V2.1 2.5
- Seite 1 SENEC- SENEC- Produkte Produkte sicher & sicher & effektiv effektiv nutzen! nutzen! SENEC.Home V2.1 Benutzerhandbuch Gültig für : SENEC.Home V2.1 Seriennummer: DE-V2.1-xxLI10-xxxx | DE-V2.1-xxLI10-xxxxx Gültig in: Deutschland Dokumentenversion: Veröffentlichungsdatum: 19.02.2019 Dokumentennummer: TD140-050.12 SPEICHER senec.com...
- Seite 2 +49 341 87057-300 E-Mail: info@senec.com Internet: www.senec.com SENEC ist ein Unternehmen der EnBW Energie Baden-Württemberg AG. Dieses Dokument darf – auch auszugsweise – nur mit ausdrücklicher, schriftlicher Genehmigung von SENEC nachgedruckt oder vervielfältigt werden. TD140-050.12 | Version 1.2 | 19.02.2019...
-
Seite 3: Inhaltsverzeichnis
1 Inhalt 1 Grundlegende Informationen ................................6 Zielgruppe dieser Anleitung ................................6 Gültigkeit und Aufbewahrung ............................... 6 Nutzerführung ......................................7 1.3.1 Aufbau der Sicherheitshinweise .................................. 7 1.3.2 Abstufung der Sicherheitshinweise................................7 1.3.3 Handlungsanweisungen ....................................7 1.4 Produktidentifikation ..................................8 1.5 Modifikationen ....................................8 Internetverbindung ................................... - Seite 4 8.1.1 Vollladung starten ......................................31 Dauerhafte Außerbetriebnahme ..............................31 9 Entsorgung ......................................31 10 Anmeldung beim Netzbetreiber/EVU ............................32 11 Abkürzungsverzeichnis ..................................32 TD140-050.12 | Version 1.2 | 19.02.2019...
-
Seite 5: Änderungen
Änderungshistorie Dokumentenversion Änderungen Gültigkeit ab Initialversion 11.09.2018 Name des Unternehmens angepasst; Kaskadierbarkeit auf 7 Systeme 30.11.2018 erweitert; Kap. 1.2 "Haftungsausschluss/Garantien" entfernt; Kap. 1.7 "Internetverbindung" angepasst; Kap. 9 "Lagerung" entfernt Kap. 8 "Außerbetriebnahme" angepasst 19.02.2019 TD140-050.12 | Version 1.2 | 19.02.2019... -
Seite 6: Grundlegende Informationen
Bitte lesen Sie dieses Dokument sorgfältig und beachten Sie die Sicherheitshinweise! 1.1 Zielgruppe dieser Anleitung Dieses Benutzerhandbuch richtet sich an den Endbenutzer des SENEC.Home. Durch den Endbenutzer dürfen ausschließlich die in dem vorliegenden Benutzerhandbuch aufgeführten Funktionen ausgeführt werden. Die eigenständige Montage, Modifikation oder Reparatur des System durch den Endbenutzer sind ausdrücklich untersagt. -
Seite 7: Nutzerführung
1.3 Nutzerführung Besteht die Gefahr von Personen- oder Sachschäden oder sind Hinweise erforderlich, werden in diesem Benutzerhandbuch ent- sprechende Sicherheitshinweise gelistet. Zur Abwehr der Gefahren müssen die beschriebenen Maßnahmen eingehalten werden! 1.3.1 Aufbau der Sicherheitshinweise Die Sicherheitshinweise sind folgendermaßen aufgebaut: Art und Quelle der Gefahr! Folgen bei Nichtbeachtung ä... -
Seite 8: Produktidentifikation
Weiterhin sind Kontaktmöglichkeiten zu SENEC angegeben. 1.5 Modifikationen Eigenmächtige Modifikationen am SENEC.Home sind, sofern nicht schriftlich durch SENEC bestätigt, ausdrücklich untersagt. 1.6 Internetverbindung Besteht für 24 Stunden keine Internetverbindung zum Server des Online-Portals mein-senec.de, wechselt der SENEC.Home in den Betriebszustand "Keine Serververbindung". Der Regelbetrieb wird eingestellt, bis die Internetverbindung wieder vorhanden ist. Für die Nutzung des Online-Portals mein-senec.de und der SENEC-App ist eine dauerhafte Internetverbindung erforderlich. Für die Förderfähigkeit des Speichers sowie die Teilnahme an SENEC.Cloud kann eine dauerhafte Internetverbindung erforderlich sein. -
Seite 9: Sicherheit
Bei Bedarf kann die gespeicherte Energie in elektrischer Form in das Hausnetz abgegeben werden. 2.2 Bestimmungsfremder Gebrauch Der SENEC.Home ist ausdrücklich nicht für die Verwendung auf bzw. im Wasser (z.B. Boote, Schiffe, Offshore-Anlagen), in der Luft oder für den mobilen Einsatz bestimmt. Modifikationen, die nicht ausdrücklich schriftlich durch SENEC autorisiert wurden, sind nicht erlaubt. -
Seite 10: Maßnahmen Im Brandfall
2.4 Maßnahmen im Brandfall Der SENEC-Speicher als Ganzes als auch jedes Batteriemodul für sich verfügen über diverse Schutzfunktionen, die ein Höchstmaß an Sicherheit gewährleisten und einen Brand extrem unwahrscheinlich machen. Sollte entgegen aller Erwartungen doch dieser Fall eintreten oder Feuer in unmittelbarer Nähe zum SENEC-Speicher entstehen, beachten Sie unbedingt folgende Hinweise: •... - Seite 11 Betreiben Sie den SENEC.Home möglichst im optimalen Temperaturbereich. ä Nutzen Sie den SENEC.Home ausschließlich in geschlossenen Räumen und gemäß zulässiger Luftfeuchtigkeit und Schutzgrad. ä Nutzen Sie den SENEC.Home nicht im Freien oder in einem im Winter nicht beheizbaren Raum. Komponentenschäden durch mangelnde Konvektion! Der SENEC.Home hat an den Abdeckungen Lüftungsschlitze, die eine Konvektion ermöglichen. Werden die Lüftungsschlitze abgedeckt, kann es zu Komponentenschäden kommen. ä...
-
Seite 12: Sicherheitssymbole Am Typenschild
2.6 Sicherheitssymbole am Typenschild Symbol Bedeutung Gebrauchsanweisung benutzen! Vor Benutzung erden! Warnung vor Gefahren durch Auslaufen von Batterien! Warnung vor elektrischer Spannung! Warnung vor explosionsgefährlichen Stoffen! Gekennzeichnetes Produkt darf nicht über den Hausmüll entsorgt werden! TD140-050.12 | Version 1.2 | 19.02.2019... -
Seite 13: Produktbeschreibung

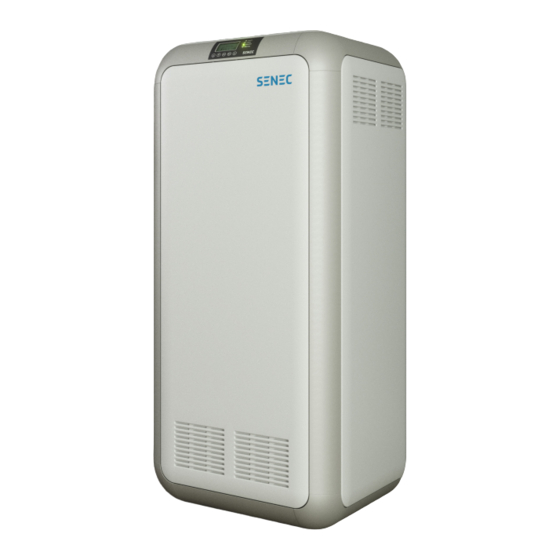

3 Produktbeschreibung 3.1 Übersicht 3.1.1 Produktübersicht Passive Charge Discharge Error Abb. 2 SENEC.Home: Frontansicht (links) und Rückansicht (rechts) Display Lüftungsschlitze Abdeckung Kabeldurchführung 3.1.2 Bedien- und Anzeigeelemente Element Bezeichnung Beschreibung Display Über das Display werden Ihnen Betriebszustände und Sta- Passiv tusmeldungen angezeigt. -
Seite 14: Funktionsbeschreibung
Be- oder Entladung unabhängig von der Steuerung unterbrechen. Nutzungsmöglichkeiten von überschüssigem Netzstrom Durch die Teilnahme an SENEC.Cloud kann überschüssiger Strom auch im Winter, bei schlechtem Wetter oder nachts bezogen werden. Nähere Informationen zu den SENEC-Services entnehmen Sie bitte den jeweiligen Produktinformationen oder unter senec.com. -
Seite 15: Technische Daten
3.3 Technische Daten SENEC.Home V2.1 10.0 Technische Daten System Maße Gesamtsystem (B/H/T) 535 mm/1.105 mm/535 mm Gewicht Gesamtsystem ca. 83 kg ca. 105 kg ca. 127 kg ca. 149 kg Gewicht System ohne Batterie ca. 61 kg Größe Display (B/H) - Seite 16 SENEC.Home V2.1 10.0 Schutz vor Tiefentladung integriertes Batteriemanagementsystem autom. Sicherheitsladung aus dem Netz Übertemperaturschutz autom. Leistungsregulierung Kurzschlussstrom des 16 A Notstromausgangs im Netzersatzbetrieb Überspannungskategorie Verschmutzungsgrad Batteriewechselrichter SENEC.Inverter Gewicht max. 27 kg max. Wirkungsgrad bis zu 93 % Leistungsfaktor cos φ...
-
Seite 17: Bedienung
Störung 2160W 448W Abb. 3 Übersicht Displayanzeige (exemplarische Werte) IP-Adresse des SENEC.Home Statusanzeige Ladestand Batteriespannung Be- oder Entladeleistung (Pfeil aus Batterie = Entladung, Pfeil zur Batterie = Beladung) Be- oder Entladestrom (in Abhängigkeit des aktuellen Batteriestatus - Laden oder Entladen) Leistungsanzeige selbsterzeugter Strom (z.B. -
Seite 18: Display Bedienen
Bisher keine Funktion der Escape-Taste. Eigenverbrauch bei ausgeschaltetem SENEC-Speicher! Wenn der SENEC-Speicher über das Display ausgeschaltet wird, bleibt die interne Steuerung aktiv. Dieser sehr geringe Eigenverbrauch führt zu einer langsamen Entladung. Bei einem niedrigen Ladestand wird zum Schutz eine Notladung durchgeführt. -
Seite 19: Ip-Adresse Auf Dem Display
Regel-/Netzbetrieb. Der SENEC-Speicher entlädt die Batteriemodule, um benötigte Leis- tung bereitzustellen. Initialzustand Der SENEC-Speicher ist noch nicht konfiguriert und wird das erste Mal in Betrieb genom- men. Konfigurations- und Batterie-Assistent müssen ausgeführt werden. Kapazitätstest Entladung Ein Kapazitätstest läuft, den der Nutzer angefordert hat. Die Batteriemodule werden dabei entladen. - Seite 20 PV & Entladen Regel-/Netzbetrieb bei gleichzeitiger Erzeugung. Der Hausverbrauch wird durch Erzeu- gung und Batterieentladung gedeckt. Rundsteuerempfänger Der SENEC-Speicher stellt den Betrieb ein, da der Netzbetreiber ein entsprechendes Rund- steuer-Signal ausstrahlt. Softwareaktualisierung Der SENEC-Speicher führt ein Software-Update durch. Vollladung Das System führt eine vom Nutzer angeforderte Vollladung durch.
-
Seite 21: Fehlermeldungen Auf Dem Display
Fehler: Konnte Factory Die SD-Karte in der MCU ist fehlerhaft. Ein Technikereinsatz ist notwendig. Settings nicht finden Fehler Ladegerät Der SENEC.Inverter funktioniert nicht einwandfrei, z.B. durch: Verkabelung prüfen und Batterie-Assis- tenten erneut durchführen. • Anschlussfehler am Netzanschluss Sollte das keine Änderung hervorrufen, •... - Seite 22 Kommunikationsverkabelung fehlerhaft • DC-Verkabelung fehlerhaft • DC-Schütz defekt Ist dieser Fehler aktiv, so versucht der SENEC-Speicher 3 Resets innerhalb von 30 Minuten. Keine Serververbindung Keine konstante Internetverbindung über 24 Stunden zum Führen Sie einen Neustart des Routers mein-senec.de-Server. Der Regelbetrieb wird eingestellt, bis durch.
-
Seite 23: Modulmeldungen Auf Dem Display
4.5 Modulmeldungen auf dem Display Die Batteriemodule melden mögliche Alarme oder Fehler und zeigen sie auf dem Display des SENEC-Speichers an. Es werden folgende Symbole angezeigt: Symbol Bedeutung Alarm Fehler Es gibt folgende Modulmeldungen: Modulmeldung Alarm Fehler Hardwarefehler Entladestrom Ladestrom Modulüberspannung... - Seite 24 Im Folgenden finden Sie eine Beschreibung der einzelnen Modulmeldungen mit den dazugehörigen Handlungsempfehlungen. Modulmeldung Bedeutung Handlungsempfehlung Hardwarefehler Der SENEC-Speicher hat einen Fehler an der Hardware erkannt. Ein Technikereinsatz ist notwendig. Entladestrom Der zulässige Entladestrom wurde überschritten. Diese Modulmeldung ist unbedenklich und es besteht kein Handlungsbedarf. Ladestrom Der zulässige Ladestrom wurde überschritten. Diese Modulmeldung ist unbedenklich und es besteht kein Handlungsbedarf.
-
Seite 25: Schaltbare Kontakte (Optional)
5 Schaltbare Kontakte (optional) Sie können externe Geräte an die 2 schaltbaren Kontakte des SENEC-Speichers anschließen lassen. Im Falle eines Erzeu- gungs-Überschusses werden diese Geräte über Ihren SENEC-Speicher betrieben. Sie können die schaltbaren Kontakte konfigu- rieren und auch permanent aktivieren. Beachten Sie, dass diese Funktion nur mit dem optionalen SENEC.Technikpaket verfügbar ist. 5.1 Lokales Monitoring aufrufen... -
Seite 26: Automatik Konfigurieren
5.2 Automatik konfigurieren Bild Handlung Beispiel 1: Automatik für schaltbaren Kontakt 1 konfigurie- ren: 1. Aktivieren Sie die Automatik, indem Sie die Checkbox „Automatik aktivieren“ in der Spalte „Steckdose 1“ klicken. 2. Geben Sie bei „Min Leistungsüberschuss (W)“ ein, welcher Leistungswert während der Einspeisung über- schritten werden muss, damit der schaltbare Kontakt aktiviert wird (bedingt, dass bei „Dauer Leistungsüberschuss“ ein gültiger Wert eingegeben ist). 3. Geben Sie bei „Dauer Leistungsüberschuss (min)“ ein, wie lange der Leistungsüberschuss eingespeist wird. -
Seite 27: Permanent Aktivieren
Wenn Sie den Netzersatzbetrieb nutzen wollen, wenden Sie sich bitte an Ihren Installateur. Beachten Sie bei der Installation eines oder mehrerer Verbraucher für den Netzersatzbetrieb die elektrische Sicherheit, die nur durch den Zukauf der SENEC-Notstrombox gegeben ist. Der Notstrombox liegt ein Freischaltcode bei, mit dem die Funktion des Netzersatzbetriebs aktiviert werden muss. -
Seite 28: Instandhaltung
• Strom-, Spannungs- und Widerstandsmessungen Eine regelmäßige elektrische Prüfung ist für ortsfeste elektrische Anlagen und damit auch für den SENEC.Home erforderlich. Sie als Betreiber des Systems sind für die Beauftragung einer Elektrofachkraft zur Durchführung der elektrischen Prüfung verant- wortlich. Die elektrische Prüfung muss durch den Prüfer dokumentiert werden. -
Seite 29: Reinigung
7.3 Reinigung Reinigen Sie das System bei Bedarf. Intervall Tätigkeit bei Bedarf 1. Reinigen Sie das System von Verschmutzungen. 2. Achten Sie darauf, dass die Lüftungsschlitze immer frei von Ablagerungen sind. Sachschäden durch ungeeignete Reinigungsmittel und unzulässigen Wassereinsatz! Ungeeignete Reinigungsmittel können die Oberflächen des Systems zerkratzen. Bei der Reinigung mit Wasser kann dieses ins Innere des Speichersystems gelangen und zu Beschädigungen des Systems führen. -
Seite 30: Außerbetriebnahme
Batteriemodule auf einen Ladestand von mindestens 25 % zu laden. ä Kontaktieren Sie dafür Ihren Installateur. Der SENEC.Home ist für den dauerhaften Betrieb entwickelt und sollte nur in Ausnahmefällen außer Betrieb genommen werden. Für diesen Fall kontaktieren Sie Ihren Installateur. 8.2 Dauerhafte Außerbetriebnahme Kontaktieren Sie Ihren Installateur, wenn Sie eine dauerhafte Außerbetriebnahme des SENEC.Home planen. -
Seite 31: Anmeldung Beim Netzbetreiber/Evu
10 Anmeldung beim Netzbetreiber/EVU Sie müssen Ihren SENEC.Home nach der Installation bei Ihrem Energieversorger anmelden. Der Energieversorger benötigt fol- gende Unterlagen: • Herstellererklärung mit Konformitätsnachweis, insbesondere die Konformität nach der Niederspannungsrichtlinie VDE AR-N 4105 • Konformitätsnachweis G.2 für Erzeugungsanlagen mit integriertem NA-Schutz • Konformitätsnachweis G.3 für den NA-Schutz • Verpflichtender Vordruck F3 mit Angaben zu verschiedenen Messwerten • Prüfbericht F4 zum NA-Schutz • Prüfbericht zu Flicker und Oberschwingungen Diese Unterlagen können Sie bei Ihrem Installateur als zusammengefasste PDF-Datei anfordern und der Anmeldung beim EVU...
