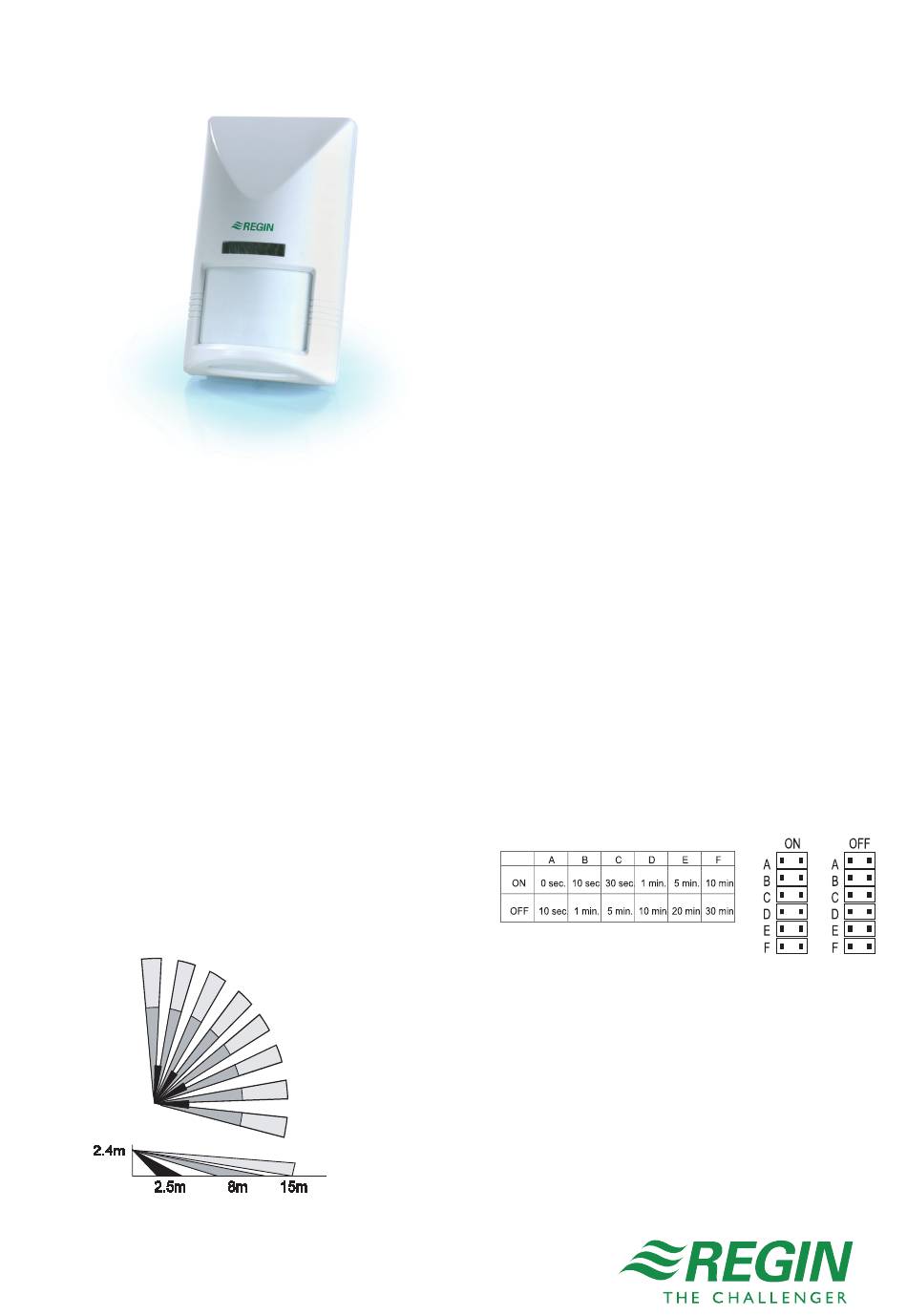

Regin IR24-P Bedienungsanleitung

• 24 V AC/DC-Versorgungsspannung
• Potentialfreies Umschaltrelais
• Individuell einstellbare Ein- und Ausschaltverzögerung
Der IR24-P ist ein Bewegungsfühler, der für
die automatische Lüftungsregelung in HLK-Systemen
geeignet ist. Er arbeitet mit Infrarot-Licht.
Der Melder verfügt über einen potentialfreien
Relais-Wechselschalter für z. B. die Aktivierung bzw.
Deaktivierung eines Fan-Coil-Reglers. Er spart Geld
und sorgt für mehr Komfort in Räumlichkeiten, für
die kürzere Zwangslüftungsphasen erforderlich sind,
wie Konferenzräume, Versammlungssäle usw.
Das Gerät ist für Wand- oder Eckmontage geeignet,
mit einem Erfassungsbereich von 110° und 15 m.
Bereichsanpassung
Da der Erfassungsbereich durch Ändern der
Fühlerrichtung angepasst werden kann, ist der Melder
für verschiedene Räume oder Bereiche geeignet.
Lösen Sie zum Ändern der Fühlerrichtung den Befesti-
gungswinkel und bewegen Sie den Fühler dann vorsichtig
in die gewünschte Richtung.
Erfassungsmuster
Draufsicht
Seitenansicht
IR24-P
IR24-P
Bewegungsfühler
Bewegungsfühler für die automatische Raumregelung.
• Für Wand- oder Deckenmontage
• Dezentes Design
Ein-/Ausschaltverzögerung
Der IR24-P verfügt über eine individuell einstellbare
Ein- und Ausschaltverzögerung. Die Verzögerungszeiten
sorgen für ein besseres Energiemanagement
bei HLK-Systemen.
Die Einschaltverzögerung ist die Zeit, die der Fühler
braucht, um eine Bewegung zu bestätigen, bevor der
Fan-Coil-Regler aktiviert wird. Die Ausschaltverzögerung
ist die Betriebszeit für den Fan-Coil-Regler nach der
letzten Erkennung.
Die Ein- und Ausschaltverzögerung wird eingestellt,
indem der Jumper auf die entsprechenden
Pins gesteckt wird (siehe Tabelle und Abbildung unten).
R e v i s i o n
06 2014
