TASTIERE PER CONTROLLO ACCESSI
Le tastiere permettono l'attivazione di 2 relè
componendo i relativi codici programmati.
Dati tecnici
Alimentazione
Assorbimento a riposo
Massimo assorbimento
Tensione di scambio
Numero di codici del relè 1
Numero di codici del relè 2
Tempo di chiusura dei relè
(o bistabile relè 1)
Temperatura di funzionamento 0° ÷ +40°C
Massima umidità ammissibile

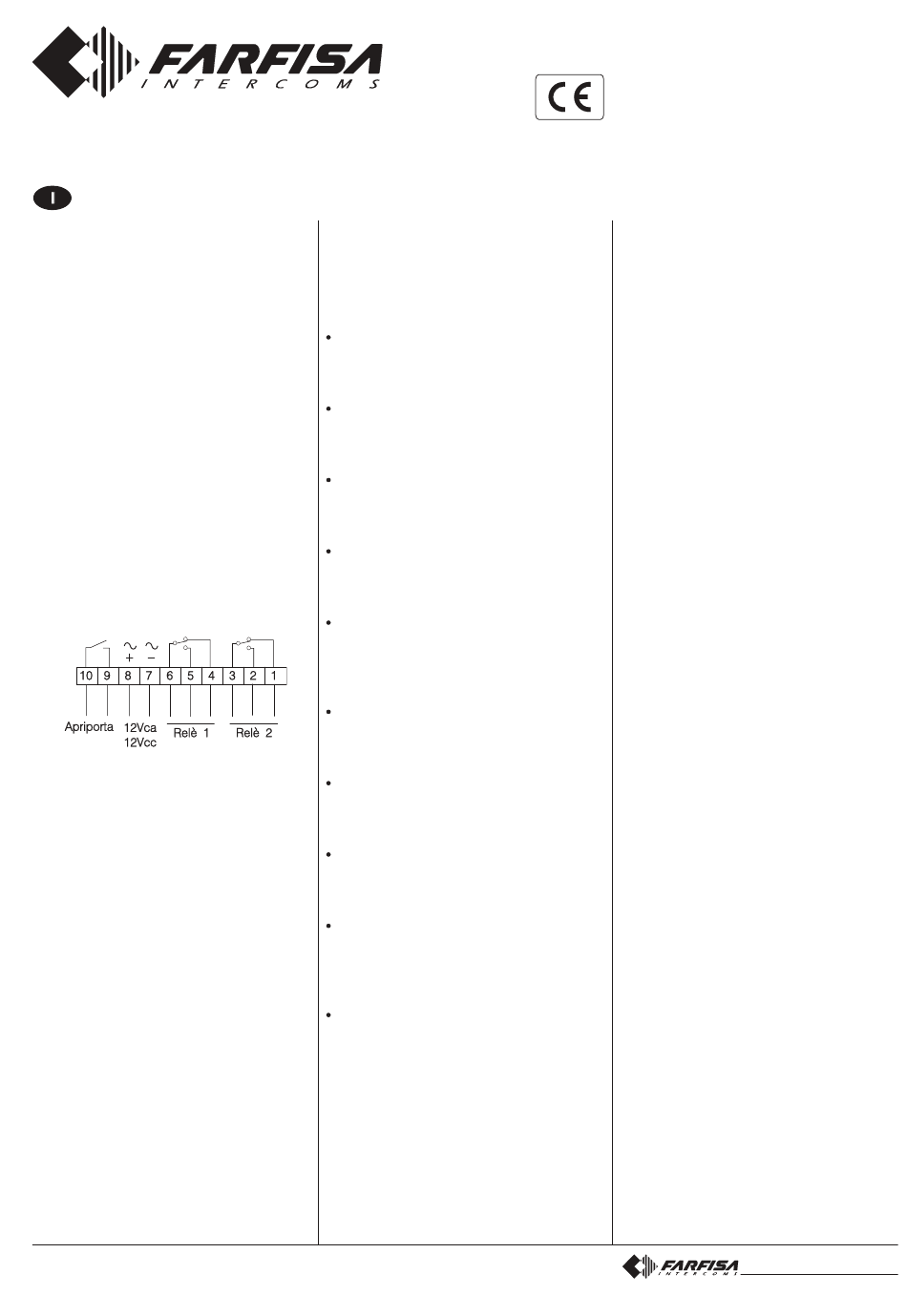

Morsetti
1 scambio normalmente chiuso del relè 2
2 scambio normalmente aperto del relè 2
3 comune scambio relè 2
4 scambio normalmente chiuso del relè 1
5 scambio normalmente aperto del relè 1
6 comune scambio relè 1
7 massa o ingresso tensione alternata
8 ingresso tensione positiva o alternata
9-10 pulsante apriporta
PROGRAMMAZIONE
L'articolo viene programmato e fornito dalla
ditta con i seguenti codici:
Codice di accesso programmazione:
I° codice apertura relè 1:
Codice tempo di chiusura relè 1: 01 (1 sec.)
I° codice apertura relè 2:
Codice tempo di chiusura relè 2: 01 (1 sec.)
Tutti i codici possono essere modificati a
piacere dall'utente.
Sostituzione codice di programmazione
Per sostituire il codice di programmazione
occorre procedere nel seguente modo:
- comporre il numero di programmazione
- premere il pulsante A. Si illumina il LED
rosso
- premere il pulsante B
- comporre un numero da 2 a 6 cifre (da 01
a 999999)
- premere il pulsante A
- attendere il tono di corretta programmazio-
ne e lo spegnimento del LED rosso (circa 2
secondi).
Italiano
Sostituzione dei codici apertura relè
Per la sostituzione dei codici apertura relè,
occorre procedere nel seguente modo:
- comporre il codice di programmazione
12Vca/cc ±10%
- premere il pulsante A. Si illumina il LED
0,015A
rosso
0,1A
12Vca - 5A
sostituzione I° codice del relè 1
4
- comporre un numero da 2 a 6 cifre (da 01
4 o attivazione
a 999999)
diretta
- premere il pulsante A
da 1 a 99 sec.
sostituzione II° codice del relè 1
- comporre un numero da 2 a 6 cifre (da 01
a 999999)
85% RH
- premere il pulsante A
sostituzione III° codice del relè 1
- comporre un numero da 2 a 6 cifre (da 01
a 999999)
- premere il pulsante A
sostituzione IV° codice del relè 1
- comporre un numero da 2 a 6 cifre (da 01
a 999999)
- premere il pulsante A
sostituzione I° codice del relè 2
- comporre un numero da 2 a 6 cifre (da 01
a 999999 oppure 010101 per attivare il relè 2
premendo solo il pulsante A)
- premere il pulsante A
sostituzione II° codice del relè 2
- comporre un numero da 2 a 6 cifre (da 01
a 999999)
- premere il pulsante A
sostituzione III° codice del relè 2
- comporre un numero da 2 a 6 cifre (da 01
a 999999)
- premere il pulsante A
11
sostituzione IV° codice del relè 2
123456
- comporre un numero da 2 a 6 cifre (da 01
a 999999)
7890
- premere il pulsante A
sostituzione tempo di chiusura relè 1
- comporre un numero di 2 cifre (da 01 a 99
oppure 00 per il funzionamento in modo
bistabile)
- premere il pulsante A
sostituzione tempo di chiusura relè 2
- comporre un numero di 2 cifre (da 01 a 99)
oppure 00 per un tempo di 130 secondi.
- premere il pulsante A
- attendere il tono di corretta programmazio-
ne e lo spegnimento del LED rosso (circa 2
secondi).
Note:
- Segnare nella tabella riassuntiva il nuovo
codice di programmazione e tutti i codici di
apertura relè.
- Solo chi conosce il codice di programma-
Mi 2240/1
zione può variare i codici di apertura relè.
- Un segnale acustico avvisa dell'avvenuta
pressione dei pulsanti.
- Se viene composto un codice sbagliato si
udrà un segnale di dissuasione con contem-
poranea disabilitazione dei pulsanti per 2
secondi.
- Durante le fasi della programmazione, non
volendo sostituire un codice, premere il
pulsante A. Ciò consente di passare alla
fase successiva senza modificare il codice.
- Il codice di programmazione e i codici di
apertura relè devono essere differenti uno
dall'altro.
- Per cancellare l'ultimo numero composto
premere il pulsante B.
- Premendo 2 volte B si esce dalla fase di
programmazione senza sostituire alcun co-
dice.
Sostituzione di un solo codice di apertu-
ra relè
Volendo sostituire un solo codice di apertu-
ra relè, senza modificare gli altri, occorre
procedere nel seguente modo:
- comporre il codice di programmazione
- premere il pulsante A. Si illumina il LED
rosso
- premere più volte il pulsante A fino a
giungere al numero da sostituire
- comporre il nuovo numero da 2 a 6 cifre (da
01 a 999999)
- premere più volte il pulsante A fino a
terminare la sequenza e spegnere il LED
rosso.
Esempio
Volendo sostituire solo il terzo codice del
relè 1 occorre:
- comporre il codice di programmazione
- premere il pulsante A. Si illumina il LED
rosso
- premere 2 volte il pulsante A
- comporre un numero da 2 a 6 cifre (da 01
a 999999)
- premere 8 volte il pulsante A. Si spegne il
LED rosso.
Cancellazione codice di programmazio-
ne
Nel caso di dimenticanza del codice di pro-
grammazione è possibile sostituirlo con uno
nuovo effettuando le seguenti operazioni:
- accedere al retro della pulsantiera
- svitare le 2 viti del coperchio
Art.
FC32P
FC52P
Mi 2240/1
- 1 -
