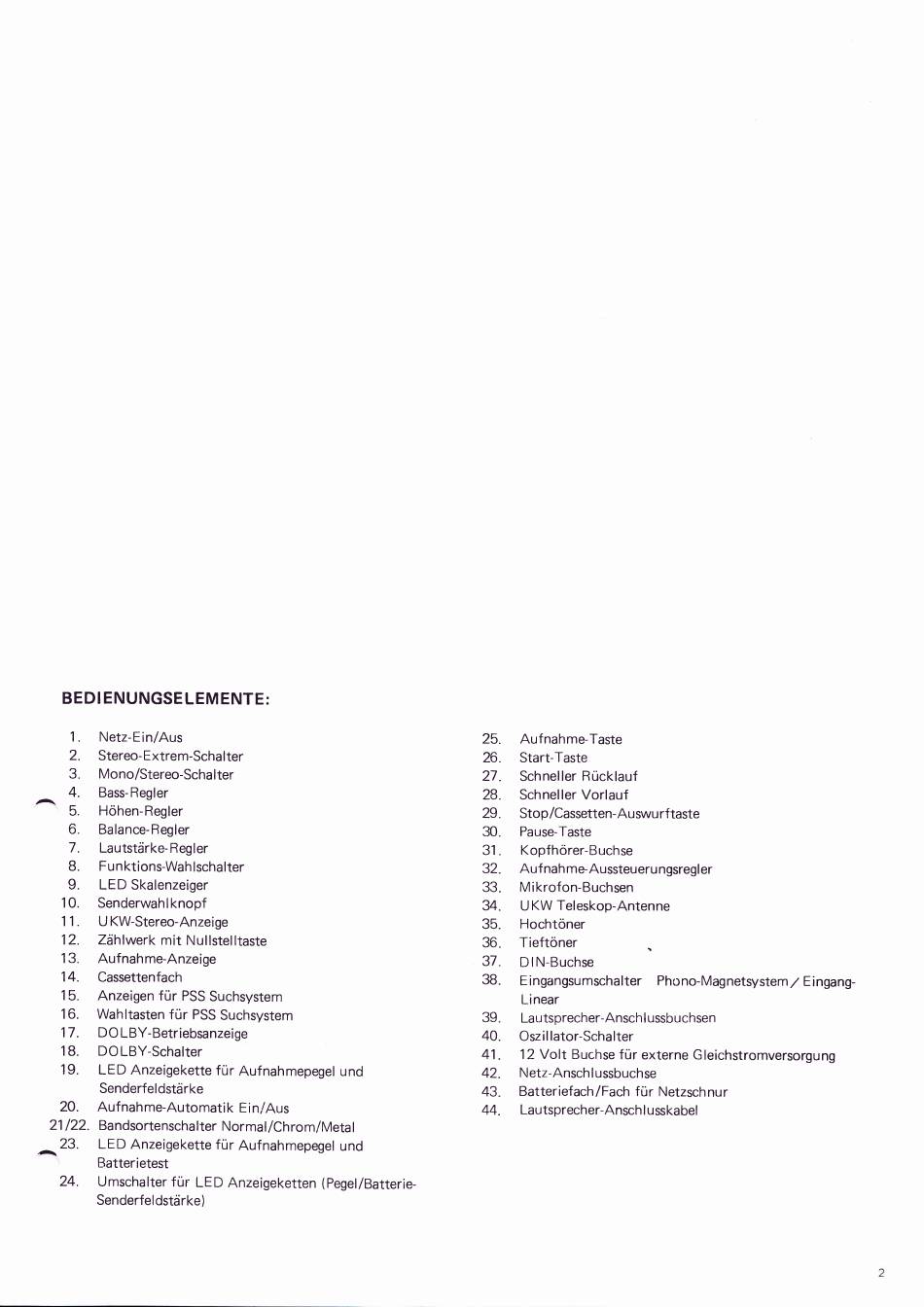

BEDIENUNGSELEMENTE:
1. Netz-Ein/Aus
25.
AufnahmeTaste
2. Stereo-Extrem-Schalter
26.
Start-Taste
3. Mono/Stereo-Schalter
27.
Schneller RLicklauf
_ 4. Bass-Regler
29.
Schneller
Vorlauf
A
5. Hohen-Regler
29.
Stop/Cassetten-Auswurftaste
6. Balance-Regler
30.
pauseTaste
7. Lautstdrke-Regler
31.
Kopfhorer-Buchse
8. Funktions-Wahlschalter
32.
AufnahmeAussteuerungsregler
9.
LED
Skalenzeiger
33.
Mikrofon-Buchsen
10. Senderwahlknopf
34.
UKW Teleskop-Antenne
11. UKW-Stereo-Anzeige
3b.
Hochtoner
12.
Zdhlwerk mit
Nullstelltaste
36.
Tieftoner
1
3. Aufnahme-Anzeige
37
.
D
lN-Buchse
14. Cassettenfach
38.
Eingangsumschalter phcno-Magnetsystem/
Eingang-
15.
Anzeigen
fur
PSS
Suchsystem
Linear
16.
Wahltasten
fur
PSS
Suchsystem
39.
Lautsprecher_Anschlussbuchsen
17. DOlBY-Betriebsanzeige
40.
Oszillator-Schalter
18. DOLBY-Schalter
41
.
12
Volt
Buchse
f0r
externe
Gleichstromversorgung
19.
LED
Anzeigekette fur
Aufnahmepegel
und
42.
Netz-Anschlussbuchse
senderfeldstdrke
43.
Batteriefach/Fach
fur
Netzschnur
20.
Aufnahme-Automatik
Ein/Aus
44.
Lautsprecher_Anschlusskabel
21
/22.
Bandsortenscha
lter
Norma
I
/Ch
ro m/Meta
I
_ 23.
LED
Anzeigekette
fur
Aufnahmepegel und
^A
Batterietest
24.
Umschalter
fur
LED Anzeigeketten (pegel/Batterie-
Senderfeldstdrke)
