Inhaltszusammenfassung für ELEKTROMET NEO 3,5

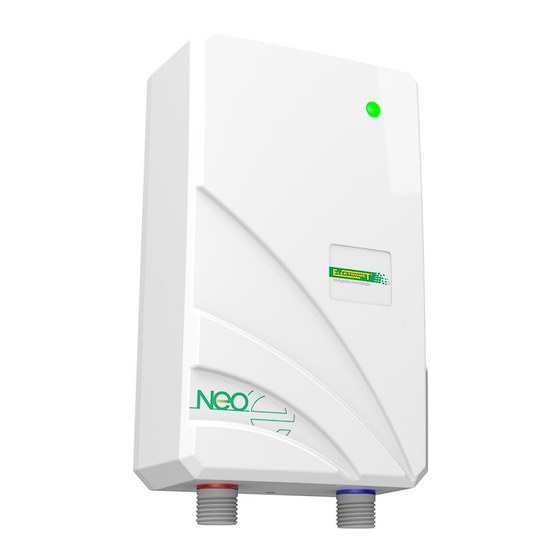

- Seite 1 ELEKTRISCHER DURCHLAUFERHITZER NEO 3,5 NEO 4,5 NEO 5,5 MONTAGE- UND BEDIENUNGSANLEITUNG GARANTIESCHEIN...
- Seite 2 NEO Auflage 1.10 Voraussetzung für einen störungsfreien und langjährigen Betrieb des Durchlauferhitzers ist das Befolgen der hier enthaltenen Hinweise. Vor der Montage und Inbetriebnahme des Durchlauferhitzers lesen Sie bitte die nachstehende Montage- und Bedienungsanleitung sowie die Garantiebedingungen sorgfältig durch. Die vorliegende Bedienungsanleitung enthält Anforderungen und Hinweise für die richtige Installation, Bedienung und den Betrieb des Durchlauferhitzers.
-
Seite 3: Inhaltsverzeichnis
NEO Auflage 1.10 Der Hersteller behält sich das Recht vor eventuelle Konstruktionsveränderungen im Zuge der Weiterentwicklung vorzunehmen ohne diese in der vorliegenden Anleitung berücksichtigen zu müssen. Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN ZUM GERÄT ............. 4 TECHNISCHE DATEN UND AUFBAU DES DURCHLAUFERHITZERS ....4 INSTALLATION DES DURCHLAUFERHITZERS ............. -
Seite 4: Allgemeine Informationen Zum Gerät
Wassertemperatur im System ab. Durch Öffnen des Warmwasserventils in der Mischbatterie schaltet sich das Heizgerät automatisch ein und es fließt warmes Wasser entsprechend den technischen Daten. 2. TECHNISCHE DATEN UND AUFBAU DES DURCHLAUFERHITZERS. Gerätetyp Einheit NEO 3,5 NEO 4,5 NEO 5,5 Nennleistung Nennspannung Nennstrom 15,9 20,5 Jährlicher Stromverbrauch... - Seite 5 NEO Auflage 1.10 erreichen sollte. Der weitere Betrieb des Durchlauferhitzers ist erst nach dem Drücken der schwarzen Taste des Temperaturbegrenzers wieder möglich. 1 - Austrittsstutzen (Warmwasser) 2 - Eintrittsstutzen (Kaltwasser) 3 - LED-Anzeige (rot - Betriebsmodus, grün – angeschlossen, in Bereitschaftsmodus, blau – Temperaturbegrenzer STB hat ausgelöst) 4 - Montagelöcher Abb.
- Seite 6 NEO Auflage 1.10 1- Kabeldurchlass für Stromleitung 2- Anschlussklemme 3- Erdungsbolzen für Heizelement 4- Montagelöcher Abb. 3 Elektroanschluss Wenn der Sicherheitstemperaturbegrenzer auslöst, befindet sich der Zugang zur STB-Sicherung unter dem Gel-Aufkleber mit dem Logo. Schalten Sie die Stromversorgung ab, entfernen die Gel-Blende und lösen die Sicherung durch Drücken Gehäuse befindlichen...
- Seite 7 NEO Auflage 1.10 1- Gel-Aufkleber 2- Drucktaste der STB-Sicherung Abb. 4 Entriegelung des Temperaturbegrenzers STB LED-RGB – LED-Kontrollleuchte G - Heizelement FSTB – Temperaturbegrenzer STB L – Außenleiteranschluss N – Neutralleiteranschluss TSTB – selbstrücksetzender Schutzschalter PE – Schutzleiteranschluss MOSFET – Halbleiter-Auslösesystem für das Heizelement Abb.
-
Seite 8: Installation Des Durchlauferhitzers
NEO Auflage 1.10 3. INSTALLATION DES DURCHLAUFERHITZERS 3.1. HINWEISE UND ANFORDERUNGEN Der Durchlauferhitzer NEO eignet sich sowohl für eine Übertisch- als auch Untertisch-Installation. Bei der Installation unter dem Tisch muss das Gerät nicht unbedingt mit den Stutzen nach oben montiert werden. Das Drehen des Durchlauferhitzers ist jedoch wegen kürzeren Anschlussleitungen zwischen dem Gerät und der Armatur empfehlenswert. -
Seite 9: Montagearbeiten
NEO Auflage 1.10 3.2. MONTAGEARBEITEN Grundausstattung: Durchlauferhitzer - 1 St. – Dübel mit Schraube - 2 St. – Montage- und Bedienungsanleitung mit Garantieschein - 1 St. – Verlauf der Montagearbeiten: 1. Zu der Montagestelle des Durchlauferhitzers die Elektro- und Wasserinstallation verlegen. 2. - Seite 10 NEO Auflage 1.10 a) Übertischinstallation b) Untertischinstallation Abb. 6 Anschluss des Durchlauferhitzers mit einer Druckbatterie a) Übertischinstallation b) Untertischinstallation Abb. 7 Anschluss des Durchlauferhitzers mit einem drucklosen 3-Wege-Wasserhahn. Montagestelle Durchlauferhitzers muss eventuelle Handhabung ermöglichen. Bei Bedarf ist der Durchlauferhitzer auf eine Art und Weise zu montieren, die eine Demontage ermöglicht.
-
Seite 11: Inbetriebnahme
NEO Auflage 1.10 4. INBETRIEBNAHME 1. Stromversorgung des Durchlauferhitzers abschalten. 2. Wasserdurchfluss einschalten (Warmwasserhahn öffnen), um die Anlage zu entlüften (ca. 15÷20 Sekunden) 3. Energieversorgung einschalten (grüne LED-Leuchte schaltet ein) und durch Öffnen des Warmwasserzapfventils (rote LED-Leuchte schaltet ein) überprüfen Sie die Funktion des Durchlauferhitzers. -
Seite 12: Störungen Beim Betrieb Des Durchlauferhitzers
NEO Auflage 1.10 Abb. 8. Charakteristik des Durchlauferhitzers 6. STÖRUNGEN BEIM BETRIEB DES DURCHLAUFERHITZERS - LED-Leuchte schaltet nicht ein, - Elektroinstallation, z.B. Sicherungen, prüfen der Durchlauferhitzer erwärmt kein Wasser - LED-Leuchte leuchtet grün, der - Strahlregler prüfen und bei Bedarf reinigen Durchlauferhitzer erwärmt kein - Schmutzfänger prüfen und bei Bedarf reinigen, Wasser... -
Seite 13: Garantiebedingungen
NEO Auflage 1.10 7. GARANTIEBEDINGUNGEN 1. Die Garantie wird für die Zeit von 24 Monaten gewährt. Der Garant sichert ein fehlerfreies Funktionieren des Durchlauferhitzers sofern er gemäß dieser Bedienungsanleitung installiert und betrieben wird. Während der Garantiedauer hat der Nutzer Anspruch auf kostenlose Reparatur von jeglichen Beschädigungen des Durchlauferhitzers, die auf den Hersteller zurückzuführen sind. - Seite 14 DEKLARUJE / DECLARES z pełną odpowiedzialnością, że wyrób: (with all responsibility, that the product): Przepływowy ogrzewacz wody typ NEO 3,5 ; NEO 4,5 ; NEO 5,5 ……………………………………………………………………………………………… (nazwa, typ lub model / name, type or model) został zaprojektowany, wyprodukowany i wprowadzony na rynek zgodnie z następującymi...
- Seite 15 NEO Auflage 1.10 8. Störungsmeldung Seriennummer Baujahr Kaufdatum/ Lieferdatum Datum der Installation Datum der Inbetriebnahme Genaue Beschreibung der Störung: Achtung! Bei schuldhafter unberechtigter Reklamationen, mit deren Beseitigung der Kundendienst beauftragt wurde, werden die entstandenen Kosten in Rechnung gestellt. Die Störung wird gemeldet durch: Vor- und Nachname Anschrift: Tel.-Nr.
- Seite 16 NEO Auflage 1.10...
