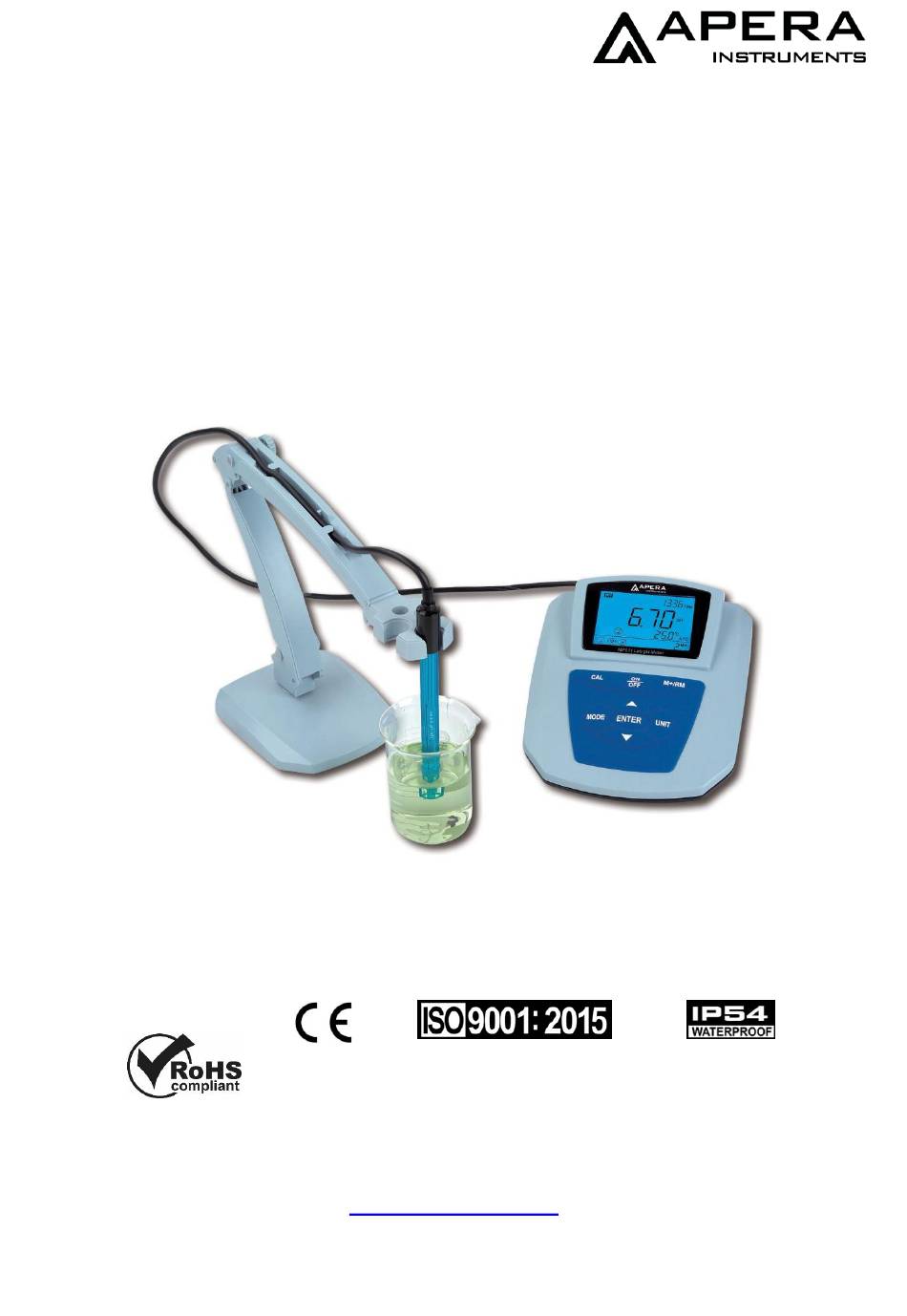

- Seite 1 MP511 pH/mV Labormessgerät Bedienungsanleitung APERA INSTRUMENTS GmbH www.aperainst.de - 1 -...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ....................- 3 - Lieferumfang ....................- 3 - Technische Daten ..................- 4 - Beschreibung ....................- 4 - LCD Anzeige ......................... - 4 - Tastenfeld ........................- 5 - Datensätze speichern, abrufen, löschen ............... - 6 - Anschlüsse ........................ -
Seite 3: Einführung
Einführung Vielen Dank, dass Sie sich für den Kauf eines APERA Instruments MP511 pH/mV Labormessgerätes entschieden haben! Bitte lesen Sie die Bedienungsanleitung sorgfältig, um korrekte Benutzung und Pflege zu gewährleisten. Dieses Messgerät verfügt über eine hervorragende Kombination aus fortschrittlicher Elektronik, Sensortechnologie und Softwaredesign. -
Seite 4: Technische Daten
Technische Daten Messbereich -2,00 bis 19,99 pH Auflösung 0,1/0,01 pH Genauigkeit ±0,01 pH ± 1 digit ≤ 2 x 10⁻¹² A Eingangsstrom ≥ 1 x 10¹² Ω Eingangsimpedanz Stabilität ±0,01 /3 h ±1 digit Temperaturkompensation 0 bis 100 °C (automatisch oder manuell) Messbereich ±1999 mV Auflösung... -
Seite 5: Tastenfeld
① — Symbole für verschiedene Messparameter ② — Messwert ③ — Datum, Zeit ④ — Messeinheit ⑤ — Symbol für Temperaturkompensation ATC: Automatischer Temperaturkompensation; MTC: Manueller Temperaturkompensation ⑥ — Seriennummer und Symbol für Datenspeicherung und Wiederaufruf M+: Datenspeicherung; RM: Aufrufen der letzten Messdaten ⑦... -
Seite 6: Datensätze Speichern, Abrufen, Löschen
Kurz Daten speichern M+/RM Lang Gespeicherte Daten aufrufen 4.3 Datensätze speichern, abrufen, löschen 4.3.1 Manuell speichern Drücken Sie Taste M+/RM, wenn ein stabiler Messwert angezeigt wird. Auf der Anzeige erscheint M+ und die Nummer, unter die der Datensatz gespeichert wird. Das Messgerät kann insgesamt 600 Datengruppen speichern, jeweils 300 Datengruppen für pH und mV Messwerte. -
Seite 7: Ph Messung
pH Messung 5.1 Vorbereitung 5.1.1 Einbau des Elektrodenhalters Der Elektrodenhalter besteht aus einem Metallständerfuß und einem flexiblen Elektrodenarm und einem Halter. Stecken Sie den Arm und die Halterung in den Metallständerfuß. Stellen Sie den flexiblen Arm und die Halterung nach Ihren individuellen Wünschen ein. 5.1.2 Anschluss des Netzteils Stecken Sie das Netzteil fest in die DC9V-Buchse. -
Seite 8: Ph-Kalibrierung
Hilfe des Elektrodenhalters. Wartet auf die stabile Messung (ein Smiley erscheint und bleibt) und notiert dann die Messwerte. Nach der Benutzung muss die Elektrode erneut mit destilliertem Wasser gespült und abgetrocknet werden. Zur Lagerung die Elektrode wieder in die Aufbewahrungslösung stecken und die Flasche festzuschrauben. -
Seite 9: Kalibrierhäufigkeit
linken unteren Ecke des LCD-Bildschirms angezeigt. Wenn die Messgenauigkeit ≤±0,1pH entspricht, wählen Sie eine Pufferlösung entsprechend dem Messbereich und fahren Sie dann mit der Einpunktkalibrierung fort. 2. Wenn die zweite Kalibrierung abgeschlossen ist, drücken Sie die Taste < ENTER >, um die Kalibrierung von 2 Punkten zu bestätigen und in den Messmodus zu gelangen. -
Seite 10: Parametereinstellung
4) Die 201T-F pH Elektrode ist NICHT geeignet um bei Flüssigkeitstemperaturen über 80°C (176˚F) angewendet zu werden. Messungen bei hohen Temperaturen kann zu permanenten Schäden an der Elektrode führen. Stattdessen sollte eine Spezialelektrode, wie die LabSen (geeignet bis 107˚C /225˚F) benutzt werden. 5) Das Elektrodengehäuse besteht aus Polycarbonat. - Seite 11 (b) Drücken Sie die Taste < UNIT >, die " 0 " bewegt sich nach rechts und blinkt. Drücken Sie die Taste <▲> oder <▼>, um zu ändern, wenn die Ziffern blinken. (c) Drücken Sie die Taste < MODE >, um in die nächste Parametereinstellung zu gelangen, oder drücken Sie die Taste <...
-
Seite 12: Hinweis
5.5.6 Wiederherstellen der Werkseinstellung (P6) (a) Kurz die Taste <MODE> im Modus P5 drücken, um in Modus P6 zu gelangen, siehe Bild (4-7). (b) Drücken Sie die Taste <▲>, um " " auszuwählen, was anzeigt, dass die Parametereinstellung in der Werkseinstellung zurückgesetzt wurde. Nach 2 Sekunden wird dann in den Messmodus zurückgekehrt. -
Seite 13: Mv Messung
5.7.1 Parameter Anzeige 2.00 pH oder 19.99 pH: die Messungen haben den Messbereich überschritten. Die Ursachen: Das Messgerät ist nicht ordnungsgemäß an die Elektrode angeschlossen oder die Elektrode ist nicht in die Lösung eingetaucht. 5.7.2 Das Symbol : das Nullpotential der Elektrode liegt <-60 mV oder >60 m 5.7.3 Das Symbol : pH-Elektrodensteigung <85% oder >110% 5.7.4 Wenn... -
Seite 14: Parameter Einstellung
Dies führt zu Messungenauigkeiten und verlangsamter Reaktionszeit. Nutzen Sie folgende Methoden zur Reinigung und Aktivierung der ORP-Elektrode: a) Bei anorganischen Verschmutzungen, die Elektrode für 30 Minuten in 0,1mol/L verdünnte Salzsäure tauchen, mit destilliertem Wasser abspülen und danach 6 Stunden konditionieren. b) Bei organischen oder lipiden Verschmutzungen, die Platinoberfläche mit Waschmittel reinigen, mit destilliertem Wasser abspülen und danach 6 Stunden konditionieren. -
Seite 15: Software Installieren
① — Geräteinformationen ② — Messdaten ③ — Gespeicherte Daten Die Daten werden automatisch aktualisiert, sobald das Messgerät an den Computer angeschlossen ist. Drücken Sie M+/RM, nachdem das Messgerät an den PC angeschlossen ist. Somit werden alle Daten in der Software gespeichert, es erfolgt keine Speicherung auf dem Messgerät. ④... -
Seite 16: Ph-Elektrodenempfehlung Für Spezifische Anwendungsbereiche
Abwasser oder Emulsionen LabSen 333 Garantie APERA INSTRUMENTS (Europe) GmbH gewährt auf dieses Produkt eine Garantie von zwei Jahren (sechs Monate auf Elektroden). Die Herstellergarantie beginnt ab dem Erstkaufdatum durch den ersten Endkunden (Rechnungsdatum). Die Garantie umfasst die fehlerfreie Funktion des Geräts.
