Montering av dörrtryckknapp 23-570
1. Läs monterings- och bruksanvisningen noggrant
innan installationen påbörjas.

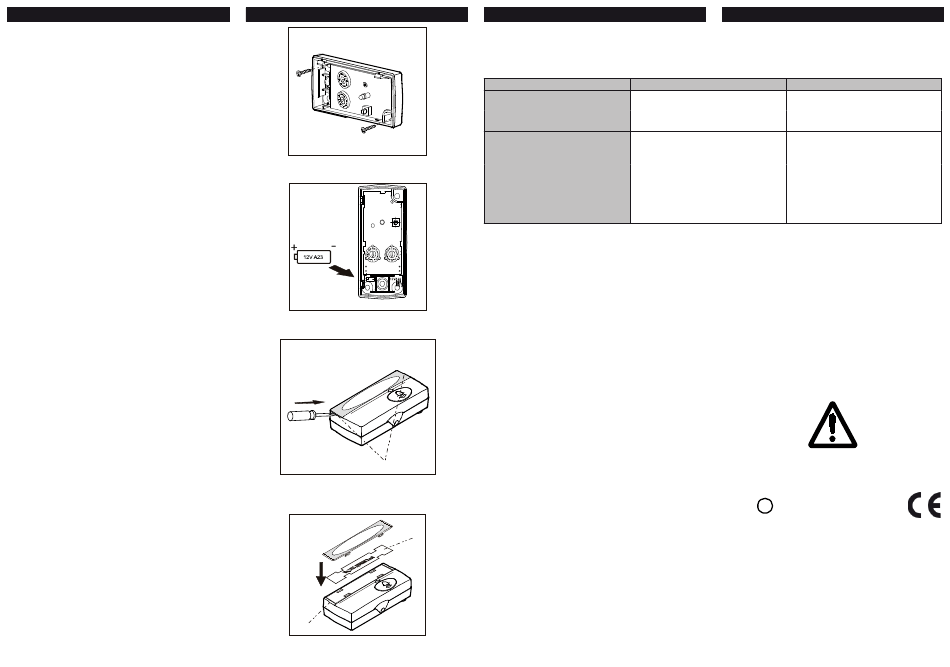

2. Skruva loss överdelen med hjälp av en
stjärnskruvmejsel (fi g. 1).
3. Montera underdelen horisontellt på önskad plats,
med två skruvar (fi g. 15). För att undvika läckage
skall enheten inte monteras vertikalt.
4. Sätt i ett 12 V batteri (A23). Sätt aldrig i batteriet
med fel polaritet, eftersom detta kan förstöra
dörrtryckknapp 23-570 (fi g. 6).
5. Skruva fast överdelen igen (fi g. 3 och 4).
6. När dörrtryckknappen är monterad, kan den
transparanta plastskivan på överdelen tas loss,
så att man kan skriva namn, nummer eller
motsvarande på etiketten. Sätt sedan tillbaka
etiketten och plastskivan (fi g. 7 och 8).
Dörrtryckknappens lysdiod
Lysdioden i dörrtryckknappen indikerar endast att
signal till mottagaren sänds. När mottagaren tar emot
signalen, avges den inställda ljudsignalen.
Batteribyte
Batterilivslängden beror på hur ofta dörrtryckknappen
används och på omgivningstemperaturen.
Vid svagt batteri lyser lysdioden svagt och
mottagaren reagerar inte då man trycker på knappen.
Batteriet skall då bytas ut.
Fig. 5
Fig. 6
Öppning
Fig. 7
Skylt
Öppning
Fig. 8
Felsökning
Om dörrtryckknappen inte fungerar normalt, kan
nedanstående felsökningsschema vara till hjälp.
Problem:
Lysdioden lyser inte då man trycker på
knappen.
1. Inget batteri, svagt batteri eller felaktigt isatt
batteri.
Mottagaren kan inte ta emot sändarens
signal.
1. Sändare och mottagare har olika kod.
2. Maximal räckvidd överskriden.
3. Störningar.
Möjlig orsak: Förslag till lösning:
1. Sätt i ett nytt batteri med korrekt polaritet.
1. Kontrollera att koderna överensstämmer.
2. Se till att avståndet blir mindre än
räckvidden.
3. Kontrollera att det inte fi nns annan
utrustning i närheten som använder samma
kod och frekvens som dörrtryckknappen
och mottagaren.
Batterier medföljer ej
!
0560
Tekniska data:
Spänning ...................................12 VDC. Batteri (A23)
Räckvidd ...................................25 m
Frekvens ....................................433,92 MHz
Modulation ................................ASK
Antal kanaler ..............................256
Omgivningstemperatur ..............–20 till 45 °C
Kapslingsklass ...........................IP 44
