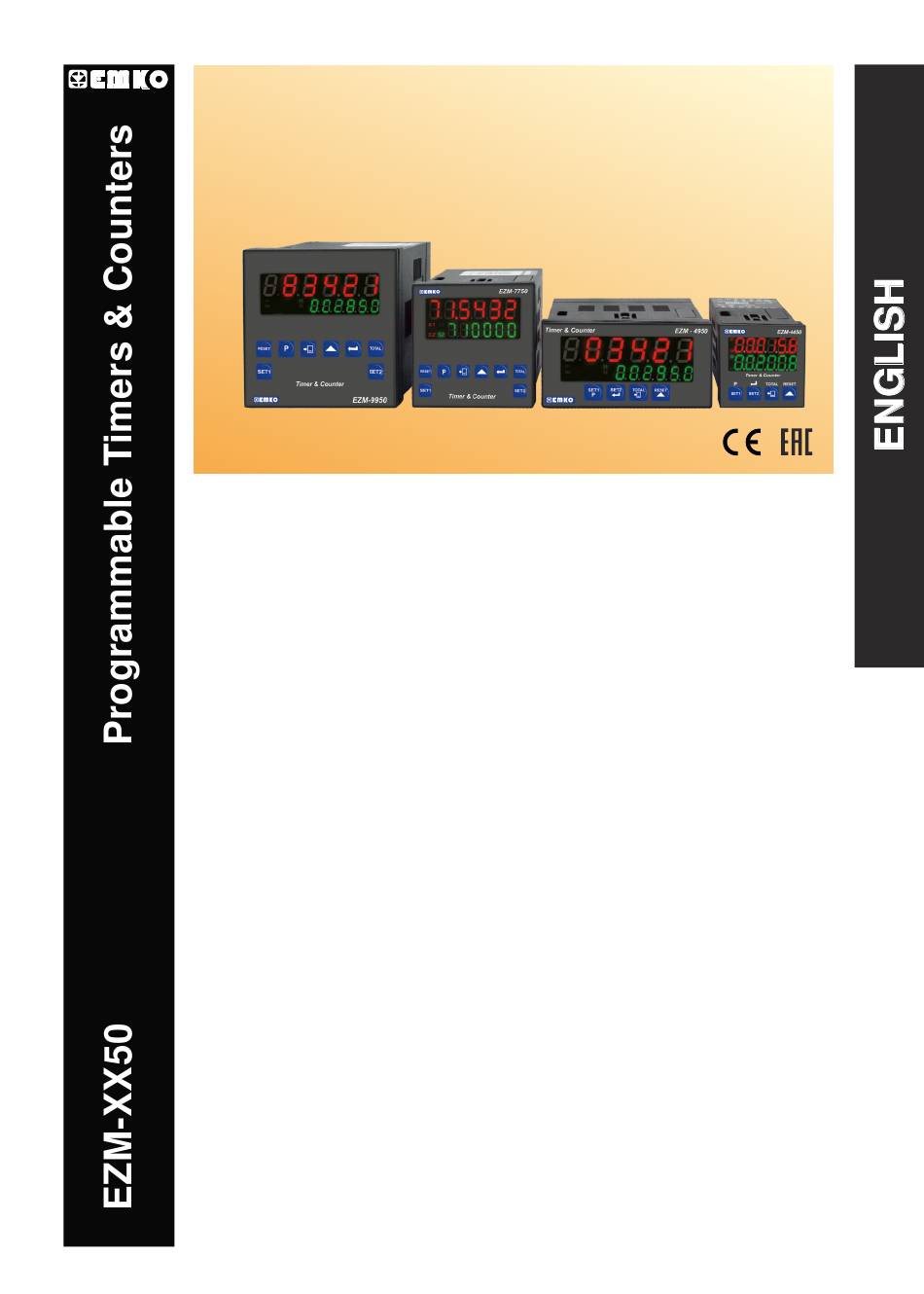

EZM-4450,EZM-4950,EZM-7750,EZM-9950
Programmable Timers & Counters
EZM-4450,EZM-4950,EZM-7750,EZM-9950 Universal Input
Programmable Timer & Counter with Output Module System
-
6 digits Process (PV) and 6 digits Set (SV) Value Display
-
Operation with 2 Set Values
- Reset , Pause and ChA-ChB Counting Inputs
- NPN/PNP input type selection
- Configurable Counter/Totalizer Counter,Batch Counter,Timer,
Chronometer , Frequencymeter and Tachometer Functions
-Programmable Time Bases for Timer and Chronometer (Second ,
Minute ,Hour )
-
Operation with Automatic and Manual Reset
- Output Module System
- INC,DEC,INC/INC,INC/DEC,UP/DOWN, x1 / x2 / x4
with Phase Shifting Property in Counter Function
-
Multiplication Coefficient and Decimal Point Position
-Different Alarm Alternatives in Frequencymeter and Cycle
Measuring Functions
- Absolute or Offset Operation in Counter Function
- RS-232 (standard) or RS-485 (optional) Serial Communication with
Modbus ASCII or RTU Protocol
Counting
loading

Verwandte Anleitungen für EMKO EZM 50-Serie

Inhaltszusammenfassung für EMKO EZM 50-Serie

  • Seite 19 EZM-4450,EZM-4950,EZM-7750,EZM-9950 rogrammierbare Timer & Zähler EZM-4450,EZM-4950,EZM-7750,EZM-9950 Timer & Zähler mit Universaleingang und programmierbarem Ausgangs-Modulsystem - Anzeige für 6-stelligem Zählwert (PV) und 6-stelligem Vorwahlwert (SV) - 2 Vorwahlwerte - Rücksetz-, Pause- und ChA-ChB Zähleingang - NPN/PNP Eingang wählbar - Konfigurierbarer Zähler/Summenzähler, Chargenzähler, Timer, Chronometer, Frequenzmesser/Tachometer - Programmierbare Zeitbasis für Timer und Chronometer (Sekunde, Minute, Stunde)
  • Seite 20 SPEZIFIKATION: EINGÄNGE: Zähleingänge (Ch-A,Ch-B): Schalter, Näherungsschalter,Kapazitivsensor oder Drehgeber Rücksetzeingang: Schalter, Näherungsschalter, Kapazitivsensor oder Drehgeber Pauseeingang: Schalter, Näherungsschalter, Kapazitivsensor oder Drehgeber Sensortyp: NPN oder PNP Rücksetzfunktion: automatisch oder manuell Zähleingänge und maximale Frequenzen: INC,DEC,INC/INC,INC/DEC,UP/DOWN x1 / x2 / x4: Phasen-verschiebung (Drehgeber) AUSGÄNGE Ausgabemodule: 2 Ausgänge wahlweise Relais, SSR oder Transistor - Relais 3 A @ 250 VV...
  • Seite 21 DIP-Schaler Funktionswahl Funktionswahl des Gerätes Zähler / Gesamtzähler Chargen-Zähler Timer Frequenzmesser / Tachometer Chronometer Eingangswahl Elektrische Anschlüsse Hilfsausgang Modbus Schnittstelle Versorgungsspannung Sicherung Ausgang-2 Ausgang-1 Ausgang-1 Hilfsausgang Modbus Schnittstelle Sicherung Ausgang- Ausgang-2 Versorgungsspannung...

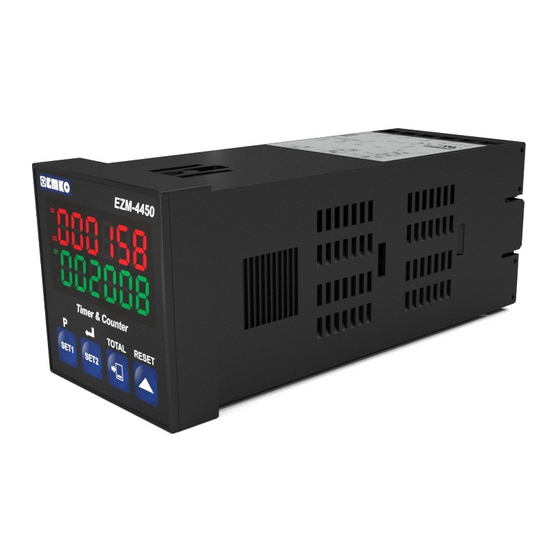

  • Seite 22 Hilfsausgang Modbus Schnittstelle Sicherung Ausgang-1 Ausgang-2 Hilfsausgang Modbus Schnittstelle Sicherung Ausgang-2 Ausgang-1 ABMESSUNGEN Maximal 5 mm / 0.2 inch EZM-4450 Timer & Counter TOTAL RESET SET1 SET2 48 mm / 1.89 inch 11.5±1mm/0.45 inch 104.5mm / 4.11 inch Maximal 15 mm / 0.59 inch Timer &...
  • Seite 23 Maximum 15 mm / 0.59 inch EZM-7750 O1 S1 O2 S2 RESET TOTAL SET1 SET2 Timer & Counter 72 mm / 2.83 inch 11.5±1mm/0.45 inch 76mm / 2.99 inch Maximal 15 mm / 0.59 zoll RESET TOTAL SET1 SET2 Timer & Counter EZM-9950 EZM-9950 96 mm / 3.78 zoll...
  • Seite 24 Zugriff auf Programmparameter und Verlaufsschema Anzeige Passwort Anzeige Passwort Anzeige Betrieb TOTAL RESET TOTAL RESET TOTAL RESET SET1 SET2 SET1 SET1 SET2 SET2 Mit AUFWÄRTS- Passwort mit “P”-Taste 3 Taste Wert ändern, ENTER-Taste Sekunden drücken mit TOTAL-Taste bestätigen für Passwortabfrage Stelle ändern Entprellzeit für Ch-A, CH-B, Multiplikationsfaktor...
  • Seite 25 Parameter Definitionen : Eingangsfunktion 000000: Aufwärts zählend bei steigender Flanke von Ch-A Eingang (INC) 000001: Abwärts zählend bei steigender Flanke von Ch-A Eingang (DEC) 000002: Aufwärts zählend bei steigender Flanke von Ch-A Eingang; abwärts zählend bei steigender Flanke von Ch-B Eingang 000003: Aufwärts zählend bei steigender Flanke von Ch-A Eingang;...
  • Seite 26 : Ausgangsfunktion MANUELLES RÜCKSETZEN 000000: Manuelles Rücksetzen-1: Set2 Ausgang-1 schaltet bei Erreichen von Vorwahlwert-1. Ist Set1 Rückfallverzögerung = 0 bleibt Ausgang-1 unverändert bis zum manuellen Rücksetzen. Ist Rückfallverzögerung > 0 fällt Ausgang-1 nach eingestellter Zeit zurück. Ausgang-1 Ausgang-2 schaltet bei Erreichen von Vorwahlwert-2 oder 0. Ausgang-1 Zähler läuft weiter.
  • Seite 27 MANUELLES RÜCKSETZEN 000007: Automat. Rücksetzen-5: Aufwärts zählen: Ist Zählwert = oder > des jeweiligen Set2 Vorwahlwerts, ist der jeweilige Ausgang aktiv. Ist Zählwert < des jeweiligen Vorwahlwerts, ist der jeweilige Set1 Ausgang inaktiv. Ausgang-1 Abwärts zählen: Ist Zählwert = oder < des jeweiligen Vorwahlwerts, ist der jeweilige Ausgang aktiv.
  • Seite 28 Oberer Alarmwert mit Abweichung Ausgang-1 - Hys1 Set1+Set2 Set2 Zählwert Unterer Alarmwert mit Abweichung Ausgang-1 Set2-Set1 + Hys1 Set2 Zählwert Bandalarm Ausgang-1 - Hys1 Set2-Set1 Set1+Set2 + Hys1 Set2 Zählwert : Hysterese Ausgang-1 : Hysterese für Ausgang-2 : Ausgang-1 Betriebszustand Ausgang-1 nicht angesteuert Ausgang-1 angesteuert : Ausgang-1 Betriebszustand...
  • Seite 29 :Zählrichtung Aufwärts bis Vorwahlwert (0 -->Vorwahlwert) Abwärts bis 0 (Vorwahlwert --> 0 ) : Dezimalpunktposition Ohne Punkt Nach 1. Stelle Nach 2. Stelle Nach 3. Stelle Nach 4. Stelle : Datenspeicherung Bei Unterbrechung der Versorgungsspannung wirdder Zählwert im Speicher abgelegt. Bei Unterbrechung der Versorgungsspannung wird derZählwert nicht im Speicher abgelegt.
  • Seite 30 : Stop Bit 1 Stop Bit 2 Stop Bits :Rücksetz- und Eingabeschutz Rücksetz- und Eingabeschutz nicht aktiviert “RESET”-Taste deaktiviert “SET-1”-Taste und “SET-2”-Taste deaktiviert “RESET”-Taste, “SET-1”-Taste und Vollständiger Schutz: “SET-2”-Taste deaktiviert “SET-1”-Taste deaktiviert “SET-2”-Taste deaktiviert : Frequenz/Zyklus Faktor (nur Frequenzmesser/ Tachometer) Der Wert kann von eingestellt werden.
  • Seite 31 Fehlermeldungen für EZM-XX50 programmierbare Zähler 1- Die Position des DIP-Schalters ist falsch (der DIP-Schalter legt die Funktionsweise des Geräts fest. TOTAL RESET SET1 SET2 2- Ist ein Passwort hinterlegt und wird der Wert “0000” eingegeben, kann mit der “ENTER”-Taste in den Parametern geblättert werden, diese aber nicht geändert werden.

  • Seite 32: Installation

    Installation Vor Gerätemontage, bitte die Gebrauchsanweisung und die nachstehenden Hinweise lesen. Im Lieferumfang enthalten sind: - 1 Gerät - 2 Befestigungsteile - Garantieschein - Gebrauchsanweisung. Vor Montage das Gerät visuell prüfen, ob das Gerät während der Beförderung beschädigt wurde. Die Montage und Inbetriebnahme muss durch geschultes Personal ausgeführt werden.
  • Seite 33 Diğer Bilgiler Sonstige Angaben Herstellerangaben: Instandhaltung Emko Elektronik Sanayi ve Ticaret A.Ş. Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA Tel : +90 224 261 1900 Fax : +90 224 261 1912 Emko Elektronik Sanayi ve Ticaret A.Ş. Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA...
  • Seite 34 Dieses Symbol wird verwendet, um auf wichtige Hinweise zu Funktionen und Verwendung des Geräts aufmerksam zu machen. Wir danken Ihnen, dass Sie Sich für die elektronischen Produkte von EMKO entschieden haben, bitte besuchen Sie unsere Webseite, wenn Sie die detaillierte Ihr Technologiepartner Gebrauchsanweisung laden...
