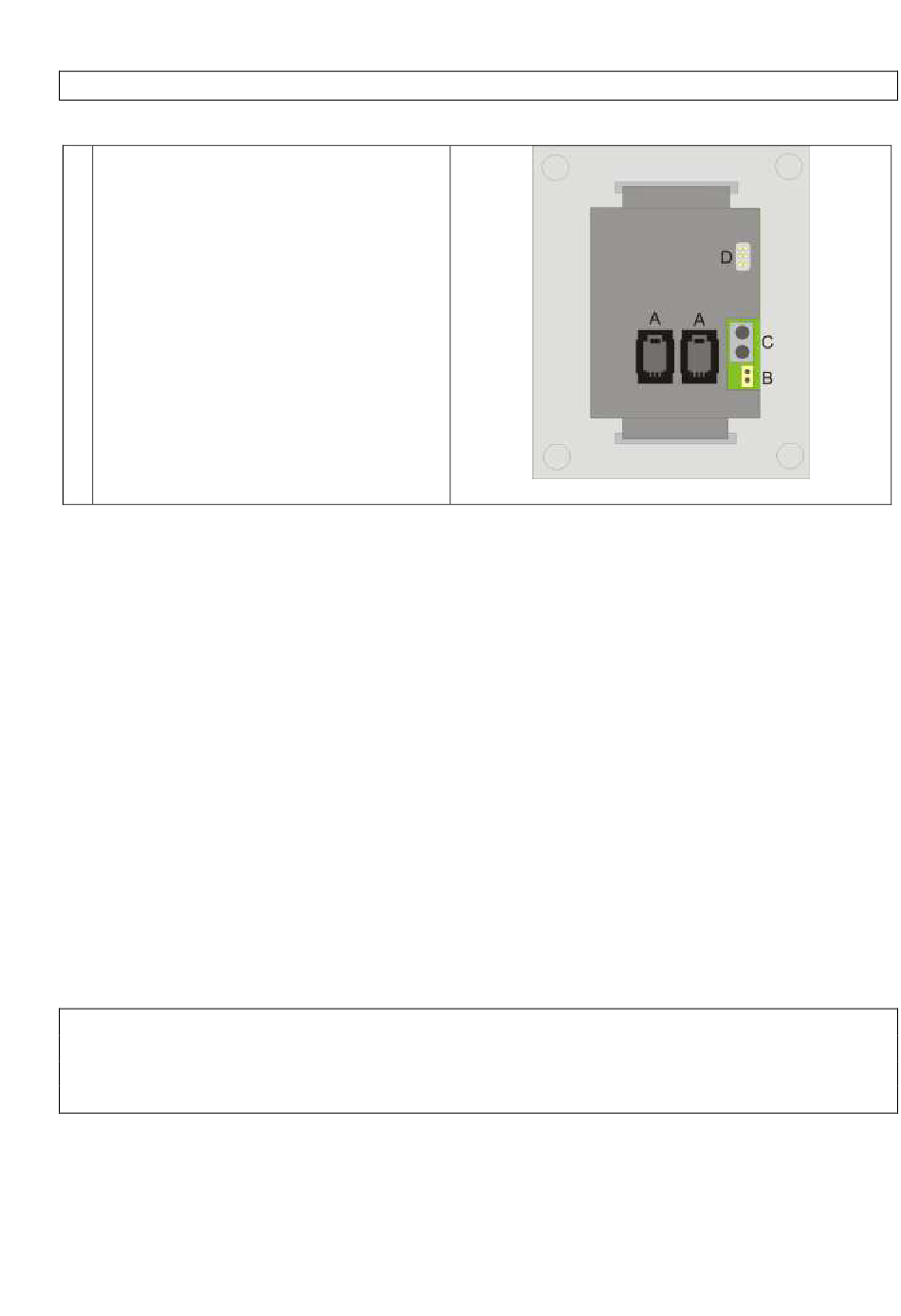

Anschlüsse:
ACHTUNG:
Jegliche Arbeiten an der elektronischen Steuerung und am Farblichtgerät dürfen nur im
A
Busanschluss RJ45
B
Steckbrücke für Busabschluss
C
nicht belegt
D
Programmierschnittstelle (nur für
Servicezwecke!)
spannungslosen Zustand von einer Elektrofachkraft durchgeführt werden.
Elektroanschluss:
Informationen zum elektrischen Anschluss der Steuerungen entnehmen Sie den
entsprechenden Anleitungen.
Der dargestellte Verdrahtungsplan stellt die gesamte Verdrahtung mit allen erhältlichen
Komponenten dar.
Je nach Kabinenausstattung sind nicht alle Komponenten enthalten.
Busabschluss:
Alle Baugruppen werden über eine Busleitung miteinander verbunden. Über diese Leitung
kommunizieren die Geräte miteinander.
Damit der Datenaustausch fehlerfrei funktioniert, muss jeweils das erste und letzte Gerät am
Bus mit einem Abschlusswiderstand abgeschlossen werden. Hierzu muss die rote
Steckbrücke an den entsprechenden Geräten über beide Kontakte gesteckt sein.
ACHTUNG:
Gerät sowohl im manuellen wie im automatischen Betrieb nach Beendigung der Sitzung an
der elektronischen Steuerung ausschalten.
04.02.2020
(Art.-Nr.:26-0347-G) 800.0286.01.77 M-Anleitung Bedieneinheit
Abb.3
Seite 3 von 15
